Trần Gia Automation là đơn vị chuyên nghiệp trong lĩnh vực sửa chữa màn hình HMI công nghiệp, sở hữu nhiều năm kinh nghiệm xử lý sự cố thực tế tại nhà máy trên toàn quốc. Chúng tôi nổi bật với Chuyên nhận sửa chữa màn hình HMI B&R khắc phục nổ bo mạch nguồn, chạm chập và lỗi bo điều khiển giúp doanh nghiệp nhanh chóng khôi phục hệ thống truyền động và hạn chế tối đa thời gian gián đoạn sản xuất. HOTLINE: 0913 506 739

Sửa chữa màn hình HMI B&R là giải pháp giúp doanh nghiệp nhanh chóng khôi phục hoạt động của hệ thống điều khiển khi thiết bị gặp các sự cố như nổ bo mạch nguồn, nổ tụ điện, chạm chập, không lên nguồn hoặc lỗi bo điều khiển. Thay vì thay mới toàn bộ màn hình với chi phí cao và thời gian chờ linh kiện kéo dài, việc sửa chữa đúng nguyên nhân giúp tiết kiệm đáng kể chi phí đầu tư, rút ngắn thời gian dừng máy và duy trì sự ổn định của dây chuyền sản xuất.

Nguyên nhân khiến bo mạch HMI B&R bị hư hỏng

Bo mạch HMI B&R được thiết kế với nhiều khối chức năng có mật độ linh kiện cao và yêu cầu nguồn điện ổn định để hoạt động. Trong môi trường sản xuất công nghiệp, nhiều yếu tố có thể ảnh hưởng trực tiếp đến tuổi thọ của bo mạch và các linh kiện điện tử.

Nguồn điện đầu vào không ổn định

Nguồn điện là yếu tố ảnh hưởng lớn nhất đến độ bền của mạch nguồn HMI.

Các hiện tượng như:

• Quá áp.
• Sụt áp.
• Xung điện khi đóng cắt tải.
• Nhiễu điện từ biến tần hoặc động cơ công suất lớn.

đều có thể làm hư hỏng IC nguồn, diode chỉnh lưu, MOSFET công suất hoặc các linh kiện bảo vệ nguồn đầu vào.

Nếu nguồn điện không được ổn định bằng bộ nguồn chất lượng hoặc thiết bị chống quá áp, tuổi thọ của bo nguồn sẽ giảm đáng kể.

Tụ điện nguồn suy giảm đặc tính

Sau nhiều năm vận hành liên tục trong môi trường nhiệt độ cao, tụ điện trên mạch nguồn sẽ suy giảm dung lượng, tăng điện trở nội (ESR) hoặc bị rò điện.

Khi tụ điện không còn đảm bảo khả năng lọc và ổn định điện áp, màn hình có thể xuất hiện các hiện tượng như:

• Không khởi động.
• Khởi động lại liên tục.
• Điện áp nguồn dao động.
• Treo màn hình.
• Hoạt động không ổn định.

Đây là một trong những nguyên nhân phổ biến nhất đối với các màn hình HMI đã sử dụng nhiều năm.

Hư hỏng linh kiện công suất trên mạch nguồn

Mạch nguồn chuyển đổi (Switching Power Supply) của HMI B&R sử dụng nhiều linh kiện công suất như:

• IC PWM.
• MOSFET.
• Diode Schottky.
• Optocoupler.
• IC hồi tiếp điện áp.

Khi một trong các linh kiện này bị đánh thủng hoặc làm việc ngoài giới hạn thiết kế, toàn bộ mạch nguồn có thể ngừng hoạt động hoặc phát sinh hiện tượng chập nguồn.

Chạm chập trên bo mạch

Hiện tượng ngắn mạch có thể xuất phát từ:

• Linh kiện bán dẫn bị đánh thủng.
• Tụ điện bị chập.
• IC nguồn hư hỏng.
• Dị vật dẫn điện bám trên PCB.
• Hơi ẩm gây rò điện giữa các đường mạch.

Việc xác định chính xác điểm chạm chập cần sử dụng thiết bị đo chuyên dụng như đồng hồ LCR, camera nhiệt hoặc nguồn dòng giới hạn để tránh thay nhầm linh kiện.

Ảnh hưởng của môi trường làm việc

Bo mạch HMI thường được lắp trong tủ điện cùng với nhiều thiết bị công suất lớn. Nếu hệ thống làm mát không hiệu quả hoặc môi trường có độ ẩm và bụi cao, bo mạch rất dễ bị oxy hóa, ăn mòn chân linh kiện hoặc giảm khả năng tản nhiệt.

Ngoài ra, nhiệt độ vận hành cao trong thời gian dài còn làm tăng tốc độ suy giảm của tụ điện, linh kiện bán dẫn và các mối hàn trên PCB.

Dấu hiệu nhận biết màn hình HMI B&R bị lỗi bo mạch

Phần lớn các lỗi trên màn hình HMI B&R đều xuất hiện những dấu hiệu bất thường trước khi thiết bị ngừng hoạt động hoàn toàn. Việc phát hiện sớm và kiểm tra đúng nguyên nhân sẽ giúp hạn chế hư hỏng lan rộng, đồng thời nâng cao khả năng sửa chữa thành công.

Màn hình không lên nguồn sau khi cấp điện

Đây là dấu hiệu thường gặp khi mạch nguồn hoặc các linh kiện cấp nguồn gặp sự cố. Sau khi cấp đúng điện áp theo thông số của nhà sản xuất, thiết bị vẫn không có bất kỳ phản hồi nào.

Các biểu hiện thường gặp gồm:

• Màn hình tối hoàn toàn.
• Không có đèn báo trạng thái.
• Không hiển thị logo khởi động.
• Không có tín hiệu hoạt động từ HMI.

Nguyên nhân có thể liên quan đến cầu chì bảo vệ, mạch nguồn xung (SMPS), IC nguồn, MOSFET công suất hoặc linh kiện bảo vệ đầu vào bị hư hỏng.

Nổ tụ điện hoặc có mùi khét

Trong nhiều trường hợp, người vận hành có thể nghe thấy tiếng nổ nhỏ hoặc phát hiện mùi khét phát ra từ bên trong thiết bị khi cấp nguồn.

Khi kiểm tra thực tế có thể phát hiện:

• Tụ điện bị phồng hoặc nổ.
• Linh kiện cháy đen.
• Bo mạch đổi màu do nhiệt độ cao.
• Cầu chì nguồn bị đứt.

Đây là dấu hiệu cho thấy mạch nguồn đã xảy ra sự cố nghiêm trọng và cần được kiểm tra trước khi tiếp tục cấp điện.

Chạm chập trên đường nguồn

Khi bo mạch xảy ra hiện tượng ngắn mạch, bộ nguồn bên ngoài có thể chuyển sang chế độ bảo vệ hoặc aptomat cấp nguồn bị ngắt ngay sau khi đóng điện.

Một số biểu hiện thường gặp:

• CB hoặc cầu chì liên tục nhảy.
• Bộ nguồn báo quá tải.
• Điện áp đầu ra bị sụt mạnh.
• Thiết bị không thể khởi động.

Đây là lỗi cần xác định chính xác vị trí ngắn mạch trước khi thay thế linh kiện nhằm tránh hư hỏng phát sinh.

Khởi động nhưng tự tắt hoặc tự khởi động lại

Màn hình vẫn có khả năng khởi động nhưng chỉ hoạt động trong thời gian ngắn rồi tự tắt hoặc khởi động lại nhiều lần.

Nguyên nhân thường liên quan đến:

• Mạch nguồn hoạt động không ổn định.
• Tụ lọc nguồn suy giảm dung lượng.
• IC nguồn làm việc không ổn định.
• Điện áp cung cấp cho CPU không đảm bảo.

Nếu tiếp tục sử dụng trong tình trạng này, nguy cơ hư hỏng sang bo điều khiển sẽ tăng lên.

Không giao tiếp với PLC hoặc hệ thống điều khiển

Trong một số trường hợp, màn hình vẫn hiển thị giao diện nhưng không thể truyền hoặc nhận dữ liệu với PLC.

Hiện tượng thường gặp:

• Không cập nhật dữ liệu.
• Không điều khiển được máy.
• Báo lỗi truyền thông.
• Treo giao diện vận hành.

Ngoài lỗi cấu hình, nguyên nhân cũng có thể đến từ mạch truyền thông hoặc bo điều khiển bị hư hỏng.

Khi nào nên sửa chữa và khi nào nên thay mới màn hình HMI B&R?

Việc lựa chọn sửa chữa hay thay mới màn hình HMI B&R phụ thuộc vào mức độ hư hỏng thực tế của thiết bị, khả năng phục hồi của bo mạch cũng như chi phí đầu tư. Trong nhiều trường hợp, các lỗi phát sinh chỉ tập trung ở mạch nguồn hoặc một số linh kiện điện tử nên hoàn toàn có thể sửa chữa mà không cần thay thế toàn bộ HMI.

Trường hợp nên sửa chữa

Sửa chữa là phương án phù hợp khi bo điều khiển chính vẫn còn hoạt động và hư hỏng chỉ xảy ra ở các bộ phận có thể thay thế hoặc phục hồi.

Một số trường hợp thường gặp gồm:

• Mạch nguồn bị hư hỏng do quá áp hoặc sụt áp.
• Tụ điện nguồn bị phồng, nổ hoặc suy giảm dung lượng.
• MOSFET, diode chỉnh lưu, IC nguồn hoặc linh kiện công suất bị hư.
• Chạm chập trên đường nguồn nhưng chưa làm hỏng bo điều khiển chính.
• Hỏng cổng truyền thông hoặc mạch giao tiếp.
• Bo mạch bị oxy hóa, đứt đường mạch hoặc nứt mối hàn.
• Thiết bị không lên nguồn nhưng CPU và bộ nhớ vẫn còn hoạt động.

Trong các trường hợp trên, sửa chữa ở cấp linh kiện thường giúp tiết kiệm đáng kể chi phí so với thay mới, đồng thời giữ nguyên chương trình HMI, cấu hình truyền thông và tránh phải lập trình hoặc cấu hình lại hệ thống.

Trường hợp nên thay mới

Việc thay mới chỉ nên được cân nhắc khi thiết bị bị hư hỏng quá nặng hoặc không còn khả năng phục hồi.

Các trường hợp điển hình gồm:

• Main Control Board bị cháy nhiều lớp PCB.
• CPU điều khiển bị hư hỏng và không còn linh kiện thay thế.
• Thiết bị bị cháy lan trên nhiều khối mạch cùng lúc.
• Bo mạch bị ngấm nước nghiêm trọng gây ăn mòn diện rộng.
• Chi phí sửa chữa vượt quá giá trị sử dụng còn lại của thiết bị.

Đối với các dây chuyền sản xuất đang vận hành ổn định, nếu HMI vẫn có khả năng phục hồi thì sửa chữa thường là giải pháp kinh tế và hiệu quả hơn, giúp giảm thời gian dừng máy cũng như hạn chế các phát sinh khi thay thế thiết bị mới.

Những lỗi bo mạch HMI B&R có thể sửa chữa

Không phải mọi trường hợp hư hỏng trên HMI B&R đều cần thay mới toàn bộ thiết bị. Với nhiều lỗi xảy ra trên mạch nguồn hoặc bo điều khiển, việc sửa chữa ở cấp linh kiện có thể giúp khôi phục thiết bị với chi phí thấp hơn đáng kể so với thay thế mới.

Sửa chữa mạch nguồn

Mạch nguồn là bộ phận có tỷ lệ hư hỏng cao nhất trên HMI B&R do phải hoạt động liên tục và chịu ảnh hưởng trực tiếp từ chất lượng nguồn điện.

Các hạng mục thường được xử lý gồm:

• Thay IC nguồn.
• Thay MOSFET công suất.
• Thay diode chỉnh lưu.
• Thay cầu chì bảo vệ.
• Sửa mạch PWM.
• Kiểm tra và phục hồi đường nguồn.

Thay tụ điện nguồn

Đối với các thiết bị đã vận hành nhiều năm, tụ điện suy giảm dung lượng hoặc tăng ESR là nguyên nhân phổ biến gây mất ổn định điện áp.

Việc thay thế tụ điện đúng chủng loại và đúng thông số kỹ thuật giúp khôi phục khả năng hoạt động ổn định của mạch nguồn.

Khắc phục lỗi chạm chập

Sau khi xác định vị trí ngắn mạch bằng thiết bị đo kiểm chuyên dụng, kỹ thuật viên sẽ tiến hành cô lập khu vực hư hỏng và thay thế các linh kiện bị đánh thủng hoặc mất đặc tính điện.

Quy trình này giúp hạn chế tối đa việc thay thế linh kiện không cần thiết và đảm bảo mạch hoạt động đúng thiết kế ban đầu.

Sửa chữa bo điều khiển chính

Ngoài mạch nguồn, nhiều lỗi còn phát sinh trên bo điều khiển như:

• Mạch điều khiển CPU.
• Flash Memory.
• IC giao tiếp truyền thông.
• Mạch điều khiển LCD.
• Mạch xử lý tín hiệu cảm ứng.

Tùy theo mức độ hư hỏng, các khối mạch này có thể được sửa chữa hoặc thay thế linh kiện tương ứng để khôi phục khả năng vận hành của thiết bị.

Kiểm tra sau sửa chữa

Sau khi hoàn tất sửa chữa, HMI được kiểm tra toàn bộ các khối chức năng gồm:

• Điện áp nguồn.
• Dòng tiêu thụ.
• Khả năng khởi động.
• Hiển thị LCD.
• Giao tiếp truyền thông.
• Thử tải và chạy ổn định trong thời gian liên tục trước khi bàn giao.

Quy trình sửa chữa màn hình HMI B&R

Để đảm bảo sửa đúng lỗi và thiết bị hoạt động ổn định sau khi bàn giao, mỗi màn hình HMI B&R đều được kiểm tra theo quy trình kỹ thuật rõ ràng.

Bước 1: Tiếp nhận và kiểm tra ban đầu

Kỹ thuật viên ghi nhận model thiết bị, hiện tượng lỗi và kiểm tra tổng thể tình trạng bên ngoài nhằm phát hiện các dấu hiệu cháy nổ, nứt vỡ, oxy hóa hoặc tác động cơ học.

Bước 2: Kiểm tra và chẩn đoán

Bo mạch được kiểm tra bằng các thiết bị đo chuyên dụng để đánh giá:

• Điện áp đầu vào.
• Tình trạng mạch nguồn.
• IC nguồn và linh kiện công suất.
• Tụ điện và đường nguồn.
• Main Control Board.
• Mạch giao tiếp truyền thông.
• LCD Module và các khối chức năng liên quan.

Sau quá trình đo kiểm, kỹ thuật viên xác định chính xác nguyên nhân gây lỗi và mức độ hư hỏng của từng khối mạch.

Bước 3: Báo phương án sửa chữa

Khách hàng được thông báo chi tiết về:

• Nguyên nhân gây lỗi.
• Hạng mục cần sửa chữa.
• Linh kiện cần thay thế (nếu có).
• Thời gian thực hiện.
• Chi phí dự kiến.

Việc sửa chữa chỉ được tiến hành sau khi khách hàng xác nhận phương án.

Bước 4: Sửa chữa ở cấp linh kiện

Tùy theo tình trạng thực tế, kỹ thuật viên sẽ thay thế hoặc phục hồi các linh kiện hư hỏng như IC nguồn, MOSFET, diode, tụ điện, Optocoupler, IC điều khiển hoặc sửa chữa đường mạch trên PCB.

Phương án sửa chữa ở cấp linh kiện giúp tối ưu chi phí và giữ nguyên tối đa cấu trúc ban đầu của thiết bị.

Bước 5: Kiểm tra sau sửa chữa

Sau khi hoàn tất, thiết bị được kiểm tra toàn diện:

• Điện áp các đường nguồn.
• Dòng tiêu thụ.
• Khả năng khởi động.
• Hiển thị LCD.
• Truyền thông với PLC.
• Kiểm tra hoạt động liên tục (Burn-in Test).

Chỉ khi đáp ứng đầy đủ các tiêu chí kỹ thuật, thiết bị mới được bàn giao cho khách hàng.

Vì sao không nên tiếp tục cấp nguồn khi HMI B&R bị nổ bo mạch?

Khi màn hình HMI B&R xuất hiện hiện tượng nổ tụ, có mùi khét hoặc không lên nguồn, nhiều người vẫn thử cấp điện nhiều lần để kiểm tra. Đây là thao tác có thể khiến mức độ hư hỏng trở nên nghiêm trọng hơn.

Việc tiếp tục cấp nguồn khi bo mạch đang bị lỗi có thể gây ra các hậu quả như:

• Làm cháy lan sang các khối mạch khác.
• Hư hỏng thêm IC nguồn và linh kiện công suất.
• Gây ngắn mạch trên Main Control Board.
• Làm giảm khả năng phục hồi của bo mạch.
• Tăng đáng kể chi phí sửa chữa.

Khi phát hiện thiết bị có dấu hiệu bất thường, nên ngắt nguồn điện và tiến hành kiểm tra càng sớm càng tốt để hạn chế hư hỏng phát sinh.

Hướng dẫn hạn chế hư hỏng bo nguồn HMI B&R

Mặc dù không thể loại bỏ hoàn toàn các sự cố điện tử, việc bảo trì đúng cách sẽ giúp kéo dài tuổi thọ của màn hình HMI và giảm nguy cơ hư hỏng bo nguồn.

Một số khuyến nghị gồm:

• Sử dụng nguồn cấp đúng điện áp theo tài liệu kỹ thuật của nhà sản xuất.
• Trang bị thiết bị chống quá áp hoặc bộ lưu điện nếu nguồn điện không ổn định.
• Kiểm tra định kỳ tình trạng quạt làm mát và hệ thống thông gió trong tủ điện.
• Vệ sinh bụi bẩn để hạn chế hiện tượng quá nhiệt và oxy hóa.
• Kiểm tra đầu nối, cáp nguồn và điểm tiếp địa định kỳ.
• Không để thiết bị hoạt động trong môi trường có độ ẩm hoặc hơi hóa chất vượt quá giới hạn cho phép.
• Thực hiện bảo trì định kỳ nhằm phát hiện sớm các linh kiện có dấu hiệu suy giảm trước khi xảy ra sự cố.

Câu hỏi thường gặp về màn hình HMI B&R

Màn hình HMI B&R bị nổ tụ điện có sửa được không?

Có. Nếu sự cố chỉ xảy ra trên mạch nguồn và chưa ảnh hưởng đến bo điều khiển chính, kỹ thuật viên có thể thay thế tụ điện, kiểm tra các linh kiện liên quan và khôi phục hoạt động của thiết bị.

HMI B&R không lên nguồn có phải thay bo mạch không?

Không nhất thiết. Nguyên nhân có thể đến từ IC nguồn, MOSFET, diode chỉnh lưu, cầu chì hoặc tụ điện trên mạch nguồn. Sau khi kiểm tra, kỹ thuật viên sẽ xác định chính xác hạng mục cần sửa chữa.

Bo mạch bị chạm chập có thể phục hồi không?

Trong nhiều trường hợp có thể. Nếu điểm ngắn mạch được xác định và bo mạch chưa bị cháy lan hoặc hư hỏng nhiều lớp PCB, thiết bị vẫn có khả năng sửa chữa ở cấp linh kiện.

Thời gian sửa chữa mất bao lâu?

Thời gian sửa chữa phụ thuộc vào mức độ hư hỏng và tình trạng linh kiện thay thế. Đối với các lỗi thông thường, thời gian xử lý thường từ 1–5 ngày làm việc.

Có kiểm tra lỗi trước khi báo giá không?

Có. Thiết bị được kiểm tra và chẩn đoán trước khi báo giá. Sau khi xác định nguyên nhân và phương án xử lý, khách hàng sẽ được thông báo chi tiết trước khi tiến hành sửa chữa.

Sửa chữa màn hình HMI B&R là giải pháp hiệu quả đối với các sự cố như nổ bo mạch nguồn, nổ tụ điện, chạm chập, lỗi bo điều khiển hoặc không lên nguồn. Việc kiểm tra và xử lý đúng nguyên nhân ngay từ giai đoạn đầu không chỉ giúp tiết kiệm chi phí mà còn hạn chế hư hỏng lan rộng, rút ngắn thời gian dừng máy và duy trì sự ổn định của hệ thống sản xuất.

Nếu màn hình HMI B&R xuất hiện các dấu hiệu bất thường, hãy ngừng cấp nguồn và tiến hành kiểm tra sớm. Việc sửa chữa bởi đơn vị có chuyên môn, quy trình kỹ thuật rõ ràng và đầy đủ thiết bị đo kiểm sẽ giúp tăng khả năng phục hồi thiết bị, đảm bảo vận hành ổn định và kéo dài tuổi thọ sau sửa chữa.

Vì sao nên chọn Trần Gia Automation sửa chữa màn hình HMI khắc phục nổ bo mạch nguồn, chạm chập và lỗi bo điều khiển

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình HMI tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

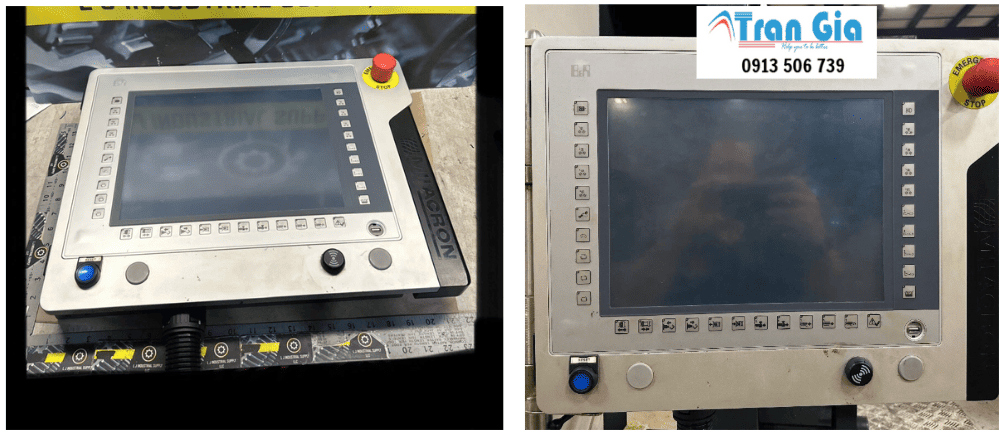

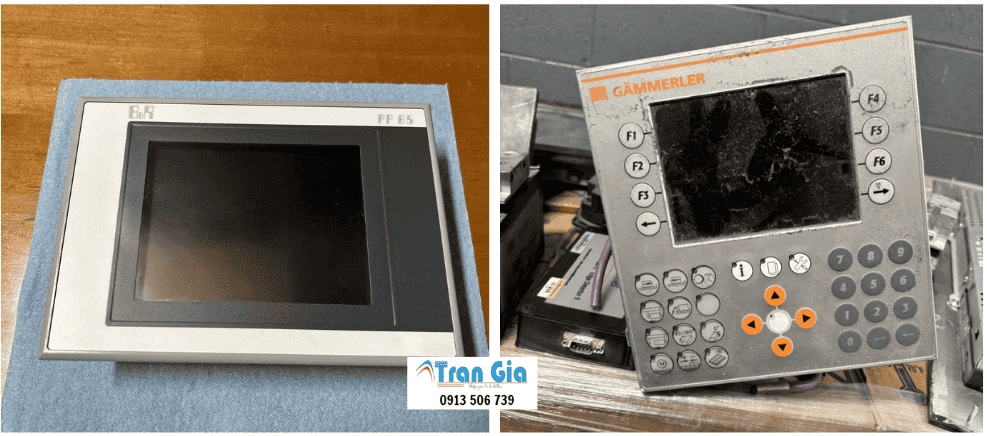

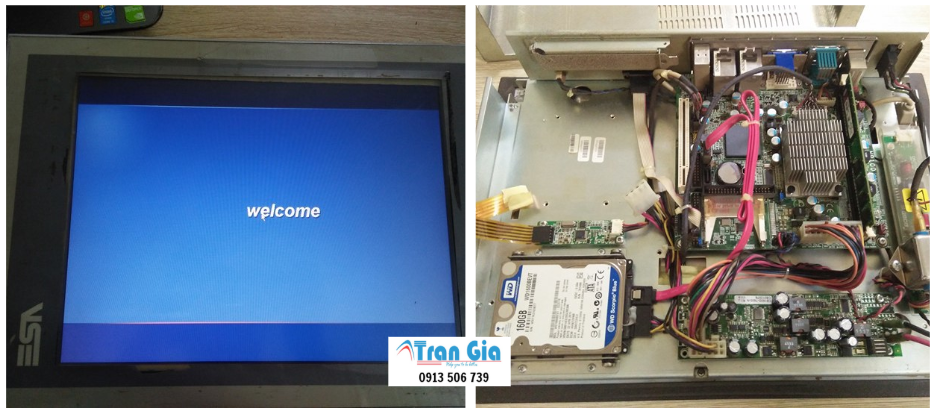

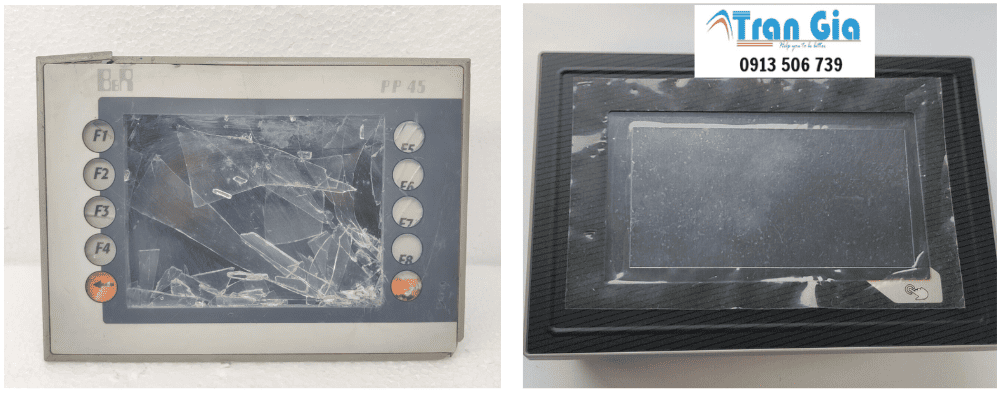

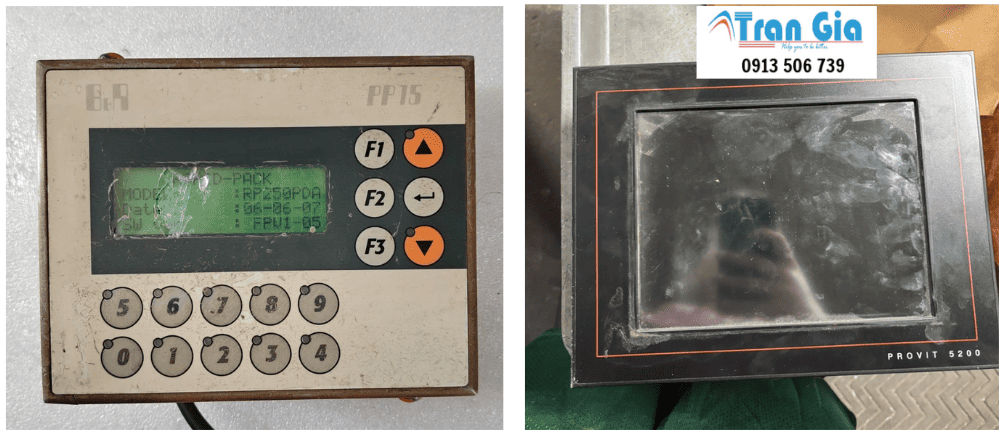

Hình ảnh sửa chữa màn hình HMI B&R khắc phục nổ bo mạch nguồn, chạm chập và lỗi bo điều khiển tại Trần Gia Automation
