Trần Gia Automation là đơn vị chuyên nghiệp trong lĩnh vực sửa chữa màn hình HMI công nghiệp, sở hữu nhiều năm kinh nghiệm xử lý sự cố thực tế tại nhà máy trên toàn quốc. Chúng tôi nổi bật với Chuyên nhận sửa chữa màn hình HMI Siemens không truyền thông được, lỗi bo mạch kết nối PLC giúp doanh nghiệp nhanh chóng khôi phục hệ thống truyền động và hạn chế tối đa thời gian gián đoạn sản xuất. HOTLINE: 0913 506 739

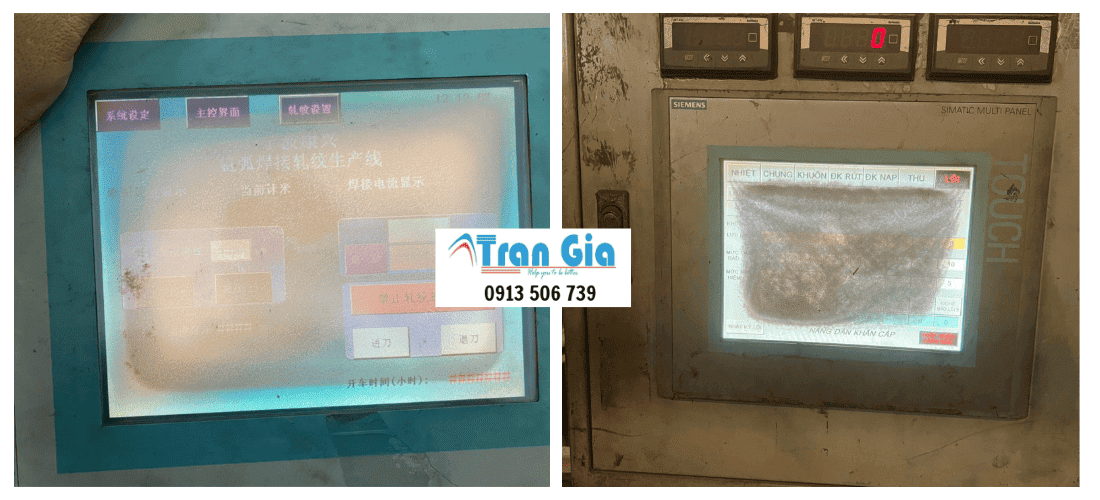

Sửa chữa màn hình HMI Siemens là giải pháp giúp doanh nghiệp nhanh chóng khôi phục hoạt động của hệ thống điều khiển khi thiết bị gặp các sự cố như không truyền thông được với PLC, báo Communication Error, mất kết nối Profinet/Profibus, không đọc dữ liệu hoặc lỗi bo mạch giao tiếp. Thay vì thay mới toàn bộ màn hình với chi phí lớn và mất nhiều thời gian chờ thiết bị, việc sửa chữa đúng nguyên nhân giúp tiết kiệm chi phí, giảm thời gian dừng máy và duy trì tính ổn định của dây chuyền sản xuất.

Trong hệ thống tự động hóa, màn hình HMI Siemens không chỉ có nhiệm vụ hiển thị dữ liệu mà còn đóng vai trò trung gian trao đổi thông tin giữa người vận hành và PLC. Mọi lệnh điều khiển, thông số cài đặt, cảnh báo hoặc trạng thái hoạt động của máy đều được truyền thông qua các giao thức như PROFINET, PROFIBUS, MPI, Ethernet hoặc Serial tùy theo từng dòng thiết bị.

Vì sao màn hình HMI Siemens không truyền thông được với PLC?

Lỗi mất truyền thông giữa HMI và PLC có thể xuất phát từ nhiều nguyên nhân khác nhau. Ngoài các vấn đề về cấu hình địa chỉ IP, Project hoặc cáp kết nối, không ít trường hợp nguyên nhân đến từ phần cứng bên trong màn hình HMI.

Việc xác định đúng nguyên nhân là yếu tố quan trọng giúp lựa chọn phương án sửa chữa phù hợp, tránh thay thế linh kiện không cần thiết hoặc thay mới toàn bộ thiết bị.

Lỗi trên bo mạch truyền thông

Bo mạch truyền thông là khối chức năng chịu trách nhiệm xử lý và truyền nhận dữ liệu giữa HMI với PLC thông qua các chuẩn truyền thông công nghiệp.

Sau thời gian dài hoạt động, một số linh kiện trên bo mạch có thể bị hư hỏng như:

• IC Ethernet PHY.
• IC điều khiển truyền thông.
• IC giao tiếp PROFIBUS hoặc MPI.
• IC cách ly tín hiệu (Digital Isolator).
• Bộ nhớ Flash lưu Firmware truyền thông.

Khi các linh kiện này gặp sự cố, HMI có thể vẫn khởi động bình thường nhưng không thể thiết lập kết nối với PLC hoặc thường xuyên mất kết nối trong quá trình vận hành.

Cổng truyền thông bị hư hỏng

Các cổng kết nối trên HMI thường xuyên phải cắm, rút dây mạng hoặc cáp truyền thông trong quá trình bảo trì, nâng cấp hệ thống. Sau thời gian sử dụng, các đầu nối có thể bị oxy hóa, gãy chân tiếp xúc hoặc hư hỏng cơ học.

Một số cổng truyền thông thường gặp lỗi gồm:

• Cổng Ethernet RJ45.
• Cổng PROFINET.
• Cổng PROFIBUS.
• Cổng MPI.
• Cổng RS-232.
• Cổng RS-422/RS-485.
• Cổng USB dùng để truyền Project.

Nếu đầu nối bị hỏng hoặc tiếp xúc kém, tín hiệu truyền thông sẽ không ổn định, gây mất kết nối hoặc không thể giao tiếp với PLC.

Mạch nguồn cấp cho khối truyền thông hoạt động không ổn định

Khối truyền thông trên HMI sử dụng các đường nguồn điện áp thấp được tạo ra từ mạch nguồn chính thông qua các mạch chuyển đổi DC-DC.

Khi nguồn cấp không ổn định do tụ điện suy giảm đặc tính, IC nguồn hoạt động bất thường hoặc điện áp bị sụt dưới mức cho phép, khối truyền thông có thể hoạt động không ổn định mặc dù màn hình vẫn hiển thị bình thường.

Một số hiện tượng thường gặp gồm:

• Kết nối được nhưng nhanh chóng bị mất truyền thông.
• HMI chỉ hoạt động sau khi khởi động lại.
• Thiết bị tự động ngắt kết nối khi vận hành trong thời gian dài.
• PLC không nhận được dữ liệu từ HMI.

Firmware hoặc bộ nhớ hệ thống bị lỗi

Firmware là chương trình điều khiển các chức năng cơ bản của HMI, bao gồm cả quá trình khởi tạo và quản lý giao tiếp truyền thông.

Trong một số trường hợp, dữ liệu Firmware bị lỗi do mất nguồn đột ngột, lỗi bộ nhớ Flash hoặc quá trình cập nhật không hoàn tất sẽ khiến HMI không thể giao tiếp với PLC mặc dù phần cứng vẫn hoạt động bình thường.

Tùy theo mức độ hư hỏng, kỹ thuật viên có thể tiến hành khôi phục Firmware, nạp lại chương trình hệ thống hoặc thay thế bộ nhớ lưu trữ nếu cần thiết.

Main Control Board gặp sự cố

Main Control Board là bo mạch trung tâm điều khiển toàn bộ hoạt động của HMI, bao gồm xử lý dữ liệu, quản lý bộ nhớ, điều khiển màn hình và giao tiếp với PLC.

Khi bo mạch này gặp sự cố như:

• Đứt đường tín hiệu PCB.
• Hư IC điều khiển.
• Lỗi CPU.
• Hỏng mạch Clock.
• Oxy hóa linh kiện.
• Nứt mối hàn BGA.

Khả năng truyền thông của HMI sẽ bị ảnh hưởng, thậm chí mất hoàn toàn kết nối với PLC.

Việc kiểm tra Main Control Board đòi hỏi thiết bị đo kiểm chuyên dụng và kinh nghiệm sửa chữa bo mạch điện tử công nghiệp nhằm xác định chính xác khối mạch bị hư hỏng.

 Những biểu hiện thường gặp khi HMI Siemens bị lỗi kết nối PLC

Không phải mọi lỗi truyền thông đều khiến màn hình tắt hoàn toàn. Trên thực tế, phần lớn HMI Siemens vẫn có thể khởi động và hiển thị giao diện bình thường nhưng không thể trao đổi dữ liệu với PLC.

Dưới đây là những biểu hiện phổ biến giúp người vận hành nhận biết sớm sự cố.

HMI báo Communication Error

Đây là lỗi thường gặp nhất khi HMI không thể thiết lập kết nối với PLC.

Màn hình có thể xuất hiện các thông báo như:

• Communication Error.
• PLC Connection Error.
• PLC Not Responding.
• Connection Timeout.
• Communication Fault.

Thông báo này cho biết HMI không nhận được phản hồi từ PLC hoặc quá trình trao đổi dữ liệu đã bị gián đoạn.

Dữ liệu trên màn hình không cập nhật

Mặc dù HMI vẫn hiển thị đầy đủ giao diện vận hành nhưng các giá trị hiển thị không còn thay đổi theo trạng thái thực tế của máy.

Một số biểu hiện gồm:

• Giá trị nhiệt độ, áp suất hoặc tốc độ đứng yên.
• Đèn báo trạng thái không thay đổi.
• Không cập nhật Alarm.
• Không hiển thị dữ liệu mới từ PLC.

Điều này cho thấy quá trình đọc dữ liệu (Read Tag) giữa HMI và PLC đã bị gián đoạn.

Không điều khiển được thiết bị

Người vận hành vẫn thao tác được trên màn hình cảm ứng nhưng các lệnh điều khiển không được PLC thực hiện.

Ví dụ:

• Nhấn Start nhưng máy không chạy.
• Không Reset được Alarm.
• Không thay đổi được thông số cài đặt.
• PLC không nhận lệnh ghi dữ liệu (Write Tag).

Nếu hiện tượng này xảy ra liên tục, cần kiểm tra ngay mạch truyền thông của HMI trước khi nghi ngờ PLC.

Không thể Upload hoặc Download chương trình

Trong quá trình bảo trì, máy tính kỹ thuật không thể kết nối với HMI để nạp hoặc sao lưu chương trình.

Các hiện tượng thường gặp:

• Không tìm thấy địa chỉ IP của HMI.
• Phần mềm TIA Portal không nhận thiết bị.
• Transfer Project bị lỗi.
• Upload hoặc Download bị gián đoạn.

Ngoài nguyên nhân cấu hình mạng, đây cũng là dấu hiệu cho thấy cổng truyền thông hoặc mạch giao tiếp của HMI đang gặp sự cố.

Kết nối ngắt quãng trong quá trình vận hành

Đây là dạng lỗi khó phát hiện vì thiết bị vẫn hoạt động bình thường trong một khoảng thời gian trước khi mất truyền thông.

Biểu hiện thường gặp:

• Hệ thống hoạt động ổn định rồi đột ngột báo lỗi truyền thông.
• Sau khi khởi động lại HMI, kết nối được khôi phục.
• Lỗi chỉ xuất hiện khi nhiệt độ trong tủ điện tăng cao hoặc thiết bị hoạt động liên tục trong thời gian dài.

Những hiện tượng này thường liên quan đến linh kiện điện tử suy giảm đặc tính, mạch nguồn cấp cho khối truyền thông không ổn định hoặc mối hàn trên bo mạch bị nứt do chu kỳ nhiệt.

Những hạng mục có thể sửa chữa trên bo mạch HMI Siemens

Không phải mọi trường hợp HMI Siemens mất truyền thông đều cần thay mới toàn bộ thiết bị. Với các lỗi phát sinh trên bo mạch giao tiếp hoặc các linh kiện điện tử liên quan, nhiều trường hợp có thể được sửa chữa và phục hồi nếu xác định đúng nguyên nhân.

Các hạng mục thường được tiếp nhận sửa chữa gồm:

• Khôi phục cổng Ethernet RJ45 bị hư hỏng.
• Sửa chữa cổng MPI, PROFIBUS hoặc PROFINET.
• Thay IC giao tiếp truyền thông.
• Sửa mạch nguồn cấp cho khối truyền thông.
• Khắc phục đường mạch PCB bị đứt hoặc oxy hóa.
• Thay thế IC nguồn, IC cách ly tín hiệu và các linh kiện SMD bị hư.
• Khôi phục Firmware hoặc bộ nhớ Flash khi bị lỗi.
• Sửa chữa Main Control Board trong trường hợp bo mạch còn khả năng phục hồi.

Sau khi hoàn tất sửa chữa, thiết bị được kiểm tra đầy đủ khả năng khởi động, truyền thông với PLC, đọc/ghi dữ liệu và vận hành thử trong điều kiện thực tế nhằm đảm bảo hoạt động ổn định trước khi bàn giao cho khách hàng.

Quy trình kiểm tra và sửa chữa màn hình HMI Siemens lỗi truyền thông

Đối với các lỗi không truyền thông được với PLC, việc kiểm tra cần được thực hiện theo quy trình kỹ thuật nhằm xác định chính xác nguyên nhân gây lỗi. Trên thực tế, nhiều trường hợp có biểu hiện giống nhau nhưng nguyên nhân lại hoàn toàn khác nhau, có thể xuất phát từ cổng truyền thông, mạch giao tiếp, bo nguồn hoặc Main Control Board.

Tại Trần Gia Automation, mỗi thiết bị đều được kiểm tra theo từng bước nhằm đảm bảo sửa đúng lỗi và hạn chế thay thế linh kiện không cần thiết.

Kiểm tra tình trạng hoạt động của thiết bị

Kỹ thuật viên tiến hành kiểm tra tổng thể tình trạng bên ngoài của màn hình HMI, bao gồm:

• Kiểm tra khả năng khởi động của thiết bị.
• Kiểm tra nguồn cấp và dòng tiêu thụ.
• Kiểm tra màn hình hiển thị và các đèn trạng thái.
• Đánh giá dấu hiệu cháy nổ, oxy hóa hoặc va đập trên bo mạch.

Bước này giúp xác định sơ bộ tình trạng của HMI trước khi tiến hành đo kiểm chuyên sâu.

Kiểm tra hệ thống truyền thông

Sau khi thiết bị hoạt động ổn định, kỹ thuật viên sẽ kiểm tra các giao diện truyền thông như:

• Ethernet (PROFINET).
• PROFIBUS.
• MPI.
• RS-232.
• RS-422/RS-485.
• USB Transfer.

Đồng thời tiến hành đo tín hiệu, kiểm tra khả năng nhận địa chỉ IP, tốc độ truyền dữ liệu và đánh giá tình trạng hoạt động của từng cổng kết nối.

Chẩn đoán lỗi bo mạch

Khi xác định lỗi xuất phát từ phần cứng, bo mạch sẽ được kiểm tra bằng các thiết bị đo chuyên dụng để đánh giá:

• IC Ethernet PHY.
• IC điều khiển truyền thông.
• IC cách ly tín hiệu.
• Bộ nhớ Flash.
• CPU.
• Nguồn cấp cho khối truyền thông.
• Đường tín hiệu trên PCB.

Việc chẩn đoán chính xác giúp xác định đúng linh kiện hư hỏng và đưa ra phương án sửa chữa phù hợp.

Sửa chữa và kiểm tra sau khi hoàn thành

Sau khi thay thế hoặc phục hồi các linh kiện bị lỗi, HMI được kiểm tra toàn diện trước khi bàn giao.

Các hạng mục kiểm tra gồm:

• Khởi động thiết bị.
• Hiển thị giao diện.
• Kết nối trực tiếp với PLC Siemens.
• Đọc và ghi dữ liệu.
• Kiểm tra các cổng truyền thông.
• Chạy thử tải liên tục nhằm đánh giá độ ổn định của hệ thống.

Các dòng màn hình HMI Siemens thường gặp lỗi truyền thông

Qua quá trình tiếp nhận và sửa chữa thực tế, nhiều dòng HMI Siemens sau nhiều năm vận hành đều có thể phát sinh lỗi truyền thông do ảnh hưởng của môi trường làm việc, nguồn điện hoặc sự suy giảm của linh kiện điện tử.

Một số dòng màn hình thường được tiếp nhận sửa chữa gồm:

• SIMATIC Basic Panel (KTP400 Basic, KTP700 Basic, KTP900 Basic, KTP1200 Basic...).
• SIMATIC Comfort Panel (TP700 Comfort, TP900 Comfort, TP1200 Comfort, TP1500 Comfort...).
• SIMATIC Unified Comfort Panel, dòng HMI thế hệ mới sử dụng nền tảng Unified Runtime.
• SIMATIC Multi Panel (MP Series) như MP277, MP370, MP377.
• SIMATIC Operator Panel (OP Series) gồm OP73, OP77A, OP77B, OP170B, OP177B...
• SIMATIC Touch Panel (TP Series) gồm TP177A, TP177B, TP270, TP277...
• SIMATIC Key Touch Panel (KTP Series) với nhiều kích thước từ 4 đến 22 inch.
• SIMATIC Mobile Panel, sử dụng trong các hệ thống yêu cầu vận hành di động.
• Các model SIMATIC HMI đã ngừng sản xuất (End of Life - EOL) nhưng vẫn đang được sử dụng tại nhiều nhà máy.

Đối với các dòng HMI trên, nếu Main Control Board chưa bị hư hỏng nghiêm trọng, nhiều lỗi liên quan đến cổng Ethernet, PROFIBUS, MPI, PROFINET, mạch giao tiếp, IC truyền thông hoặc bộ nhớ Flash đều có thể được kiểm tra và sửa chữa ở cấp linh kiện.

Rủi ro khi tiếp tục vận hành HMI Siemens bị lỗi truyền thông

Khi HMI không còn giao tiếp ổn định với PLC, nhiều doanh nghiệp vẫn cố gắng duy trì vận hành bằng cách khởi động lại thiết bị hoặc kết nối nhiều lần. Tuy nhiên, đây chỉ là giải pháp tạm thời và có thể làm phát sinh nhiều rủi ro.

Một số ảnh hưởng thường gặp gồm:

• PLC không nhận lệnh điều khiển từ HMI.
• Dữ liệu hiển thị không chính xác, gây sai lệch trong quá trình giám sát.
• Máy móc dừng hoạt động đột ngột, làm gián đoạn sản xuất.
• Tăng nguy cơ hư hỏng các linh kiện trên bo mạch truyền thông.
• Mất thời gian bảo trì và kéo dài thời gian dừng máy.
• Chi phí sửa chữa tăng cao nếu để lỗi kéo dài.

Ngay khi phát hiện HMI xuất hiện lỗi truyền thông hoặc kết nối không ổn định, nên kiểm tra thiết bị càng sớm càng tốt để hạn chế hư hỏng lan rộng.

Khi nào nên sửa chữa và khi nào nên thay mới?

Trường hợp nên sửa chữa

Trong nhiều trường hợp, lỗi chỉ tập trung ở một hoặc một số linh kiện trên bo mạch truyền thông nên hoàn toàn có thể sửa chữa.

Các trường hợp thường được khuyến nghị sửa chữa gồm:

• Hỏng cổng Ethernet hoặc cổng truyền thông.
• Lỗi IC giao tiếp.
• Hư mạch nguồn cấp cho khối truyền thông.
• Bộ nhớ Flash hoặc Firmware bị lỗi.
• Đứt đường mạch hoặc oxy hóa PCB.
• Main Control Board vẫn còn khả năng phục hồi.

Việc sửa chữa giúp tiết kiệm chi phí, giữ nguyên chương trình HMI và không cần cấu hình lại toàn bộ hệ thống.

Trường hợp nên thay mới

Thay mới thường được cân nhắc khi:

• CPU điều khiển bị hư hỏng nghiêm trọng.
• Main Control Board bị cháy nhiều lớp hoặc không còn khả năng phục hồi.
• Thiết bị hư hỏng nhiều khối chức năng cùng lúc.
• Không còn linh kiện thay thế phù hợp.
• Chi phí sửa chữa quá cao so với giá trị còn lại của thiết bị.

Đối với các dây chuyền đang vận hành ổn định, nếu HMI vẫn có khả năng sửa chữa thì đây thường là giải pháp kinh tế hơn so với thay mới.

Giải pháp giúp hạn chế lỗi truyền thông giữa HMI và PLC Siemens

Để giảm nguy cơ phát sinh lỗi truyền thông trong quá trình sử dụng, doanh nghiệp nên thực hiện một số biện pháp bảo trì như:

• Sử dụng nguồn cấp ổn định theo đúng thông số kỹ thuật.
• Kiểm tra hệ thống tiếp địa và chống nhiễu cho tủ điện.
• Lắp đặt thiết bị chống sét lan truyền đối với hệ thống Ethernet ngoài hiện trường.
• Kiểm tra định kỳ cáp mạng, cáp PROFIBUS và các đầu nối truyền thông.
• Không cắm hoặc tháo cáp truyền thông khi thiết bị đang hoạt động.
• Duy trì nhiệt độ và độ ẩm phù hợp bên trong tủ điện.
• Vệ sinh định kỳ để hạn chế bụi bẩn và hiện tượng oxy hóa đầu nối.

Việc bảo trì định kỳ không chỉ giúp tăng tuổi thọ của HMI mà còn hạn chế nguy cơ gián đoạn truyền thông với PLC trong quá trình sản xuất.

Câu hỏi thường gặp khi sửa chữa màn hình HMI Siemens

HMI Siemens báo Communication Error có sửa được không

Có. Nếu nguyên nhân xuất phát từ bo mạch truyền thông, cổng kết nối hoặc các linh kiện điện tử, thiết bị thường có thể được sửa chữa sau khi xác định chính xác lỗi.

HMI không kết nối được PLC có phải thay Mainboard không

Không. Nhiều trường hợp chỉ hư hỏng cổng truyền thông, IC giao tiếp hoặc mạch nguồn cấp cho khối truyền thông nên không cần thay toàn bộ Mainboard.

Hỏng cổng Ethernet có thay thế được không?

Có. Nếu phần PCB và các đường tín hiệu chưa bị hư hỏng nghiêm trọng, cổng Ethernet có thể được thay thế hoặc phục hồi để khôi phục khả năng truyền thông.

Lỗi PROFINET hoặc PROFIBUS có sửa được không?

Nếu nguyên nhân đến từ phần cứng của HMI như IC giao tiếp, mạch truyền thông hoặc đầu nối, kỹ thuật viên có thể kiểm tra và sửa chữa ở cấp linh kiện.

Thời gian sửa chữa mất bao lâu? Tùy theo mức độ hư hỏng và tình trạng linh kiện thay thế, thời gian sửa chữa thông thường từ 1–5 ngày làm việc

Sửa chữa màn hình HMI Siemens khi gặp các lỗi không truyền thông được với PLC, Communication Error hoặc lỗi bo mạch kết nối là giải pháp giúp doanh nghiệp nhanh chóng khôi phục hoạt động của hệ thống điều khiển mà không cần thay mới toàn bộ thiết bị. Việc kiểm tra và xử lý đúng nguyên nhân ngay từ đầu sẽ giúp tiết kiệm chi phí, giảm thời gian dừng máy và đảm bảo khả năng truyền thông ổn định giữa HMI và PLC.
