Sửa chữa màn hình cảm ứng Proface là giải pháp tối ưu khi màn hình HMI gặp các sự cố như liệt cảm ứng, cảm ứng không nhạy, không lên nguồn, treo màn hình hoặc không giao tiếp với PLC. Thay vì đầu tư thiết bị mới với chi phí cao và thời gian chờ đặt hàng, việc kiểm tra và sửa chữa đúng nguyên nhân giúp khôi phục khả năng vận hành của thiết bị, giảm thời gian dừng máy và tối ưu chi phí bảo trì cho doanh nghiệp.
Màn hình HMI Proface là thiết bị giao diện người vận hành (Human Machine Interface), đóng vai trò kết nối giữa người vận hành và hệ thống điều khiển tự động. Thiết bị cho phép giám sát trạng thái máy móc, hiển thị thông số vận hành, cài đặt thông số công nghệ và truyền lệnh điều khiển đến PLC hoặc các thiết bị trong hệ thống. Vì vậy, khi HMI gặp sự cố, quá trình sản xuất có thể bị gián đoạn hoặc dừng hoàn toàn nếu không được xử lý kịp thời.
Trần Gia Automation là đơn vị chuyên nghiệp trong lĩnh vực sửa chữa màn hình HMI công nghiệp, sở hữu nhiều năm kinh nghiệm xử lý sự cố thực tế tại nhà máy trên toàn quốc. Chúng tôi nổi bật với Dịch vụ sửa chữa màn hình cảm ứng Proface lỗi cảm ứng, không lên nguồn giúp doanh nghiệp nhanh chóng khôi phục hệ thống truyền động và hạn chế tối đa thời gian gián đoạn sản xuất. HOTLINE: 0913 506 739
Nguyên nhân khiến màn hình cảm ứng Proface bị lỗi
Màn hình HMI Proface được thiết kế để hoạt động liên tục trong môi trường công nghiệp. Tuy nhiên, tuổi thọ của thiết bị vẫn chịu ảnh hưởng bởi điều kiện vận hành, môi trường làm việc và chất lượng nguồn điện. Việc xác định đúng nguyên nhân là cơ sở quan trọng để đưa ra phương án sửa chữa phù hợp, tránh thay thế linh kiện không cần thiết.
Touch Panel suy giảm độ nhạy
Touch Panel là bộ phận tiếp xúc trực tiếp với người vận hành nên chịu tần suất thao tác rất lớn. Sau thời gian dài sử dụng, lớp cảm ứng có thể bị suy giảm độ nhạy, mòn bề mặt hoặc hư hỏng lớp dẫn điện bên trong.
Khi đó thiết bị sẽ xuất hiện các hiện tượng như:
- Liệt cảm ứng.
- Cảm ứng chập chờn.
- Cảm ứng lệch tọa độ.
- Không nhận thao tác.
Đối với nhiều trường hợp, chỉ cần thay thế lớp Touch Panel mà không cần thay toàn bộ màn hình HMI.
Mạch nguồn gặp sự cố
Mạch nguồn có nhiệm vụ chuyển đổi và ổn định điện áp để cung cấp cho toàn bộ hệ thống bên trong HMI. Nếu nguồn điện đầu vào thường xuyên quá áp, sụt áp hoặc nhiễu xung, các linh kiện trên mạch nguồn sẽ nhanh chóng bị suy giảm.
Các hư hỏng thường gặp gồm:
- IC nguồn bị lỗi.
- Tụ điện giảm dung lượng hoặc tăng ESR.
- MOSFET công suất hư hỏng.
- Diode chỉnh lưu bị chập hoặc đứt.
- Mạch bảo vệ nguồn hoạt động bất thường.
Những sự cố này có thể khiến màn hình không lên nguồn, tự khởi động lại hoặc hoạt động không ổn định.
Suy giảm đặc tính điện của linh kiện trên bo mạch
Sau thời gian dài vận hành trong môi trường nhiệt độ cao, nhiều linh kiện điện tử sẽ suy giảm đặc tính làm việc. Các hiện tượng thường gặp gồm tụ điện giảm dung lượng, tăng điện trở nội (ESR), mối hàn bị nứt do chu kỳ giãn nở nhiệt, đầu nối bị oxy hóa hoặc cáp FPC tiếp xúc không ổn định.
Đây là nguyên nhân phổ biến gây ra các lỗi như mất nguồn, treo màn hình, hoạt động chập chờn hoặc mất khả năng giao tiếp với hệ thống điều khiển.
Điều kiện môi trường không phù hợp
Nhiệt độ cao trong tủ điện, độ ẩm lớn, bụi dẫn điện hoặc hơi hóa chất có thể làm tăng tốc quá trình oxy hóa bo mạch và giảm tuổi thọ của linh kiện.
Nếu hệ thống làm mát không hiệu quả hoặc tủ điện không được bảo trì định kỳ, nguy cơ phát sinh lỗi trên HMI sẽ tăng đáng kể.
Va đập hoặc tác động cơ học
Trong quá trình vận chuyển, lắp đặt hoặc vận hành, màn hình có thể chịu các tác động cơ học làm ảnh hưởng đến LCD Module, Touch Panel, cáp FPC hoặc các đầu nối bên trong.
Một số trường hợp bên ngoài thiết bị không có dấu hiệu hư hỏng nhưng các mạch điện bên trong đã bị nứt hoặc mất tiếp xúc.
Dấu hiệu nhận biết màn hình cảm ứng Proface đang gặp sự cố
Phần lớn các lỗi trên màn hình HMI Proface đều có dấu hiệu xuất hiện từ sớm trước khi thiết bị ngừng hoạt động hoàn toàn. Việc phát hiện và kiểm tra ngay khi xuất hiện các triệu chứng bất thường sẽ giúp hạn chế hư hỏng lan rộng, đồng thời tăng khả năng phục hồi và giảm chi phí sửa chữa.
Liệt cảm ứng hoặc cảm ứng không nhạy
Đây là lỗi phổ biến nhất trên các dòng HMI Proface sau nhiều năm vận hành. Ban đầu, thiết bị có thể chỉ phản hồi chậm hoặc mất cảm ứng ở một vài vị trí. Nếu tiếp tục sử dụng, tình trạng này sẽ lan rộng khiến màn hình không còn nhận thao tác.
Các biểu hiện thường gặp gồm:
- Không nhận thao tác khi chạm.
- Chỉ một phần màn hình còn hoạt động.
- Phản hồi chậm hoặc phải nhấn nhiều lần.
- Cảm ứng lệch vị trí so với điểm chạm.
- Mất hoàn toàn chức năng cảm ứng.
Nguyên nhân thường liên quan đến Touch Panel bị suy giảm độ nhạy, cáp FPC tiếp xúc kém hoặc mạch xử lý tín hiệu cảm ứng gặp sự cố.
HMI không khởi động sau khi cấp nguồn
Sau khi cấp nguồn đúng điện áp nhưng màn hình hoàn toàn không hoạt động, rất có thể hệ thống nguồn bên trong đã gặp sự cố.
Một số biểu hiện thường gặp:
- Màn hình tối hoàn toàn.
- Không có đèn báo nguồn.
- Không hiển thị logo Proface.
- Không có tín hiệu khởi động.
Lỗi này thường phát sinh từ mạch nguồn, IC nguồn, tụ lọc nguồn hoặc các linh kiện bảo vệ nguồn đầu vào.
Treo logo hoặc không vào chương trình vận hành
Thiết bị vẫn có nguồn nhưng chỉ hiển thị logo Proface hoặc dừng tại màn hình khởi động mà không truy cập được vào giao diện vận hành.
Nguyên nhân có thể liên quan đến firmware, bộ nhớ Flash, nguồn cấp không ổn định hoặc bo điều khiển chính.
Hiển thị bình thường nhưng không điều khiển được hệ thống
Một số trường hợp màn hình vẫn hiển thị đầy đủ thông tin nhưng không thể truyền lệnh điều khiển đến PLC hoặc thiết bị ngoại vi.
Hiện tượng này thường xuất hiện khi:
- Lỗi cổng truyền thông.
- Hỏng mạch giao tiếp.
- Lỗi phần cứng trên bo điều khiển.
- Cấu hình truyền thông bị lỗi.
Những lỗi nào có thể sửa chữa màn hình HMI Proface?
Không phải mọi trường hợp màn hình HMI Proface gặp sự cố đều phải thay mới. Trong thực tế, nhiều lỗi chỉ xảy ra trên từng khối chức năng riêng biệt và có thể khắc phục bằng cách sửa chữa ở cấp linh kiện hoặc thay thế đúng bộ phận bị hư hỏng. Sau khi kiểm tra, kỹ thuật viên sẽ đánh giá tình trạng thực tế của thiết bị để lựa chọn phương án tối ưu, vừa đảm bảo hiệu quả kỹ thuật vừa tiết kiệm chi phí cho doanh nghiệp.
Các lỗi có thể khắc phục
Trần Gia Automation tiếp nhận kiểm tra và xử lý nhiều dạng lỗi trên màn hình HMI Proface, bao gồm:
- Liệt cảm ứng hoặc cảm ứng không nhạy.
- Cảm ứng lệch tọa độ.
- Thay Touch Panel.
- HMI không khởi động sau khi cấp nguồn.
- Sửa chữa mạch nguồn.
- Thay IC nguồn, MOSFET, tụ điện và các linh kiện nguồn.
- Treo logo hoặc lỗi khởi động.
- Lỗi bo điều khiển chính.
- Lỗi giao tiếp truyền thông với PLC.
- Thay cáp FPC và đầu nối.
- Khắc phục các lỗi trên LCD Module khi còn khả năng phục hồi.
Sau khi hoàn tất sửa chữa, thiết bị được kiểm tra toàn bộ chức năng như nguồn cấp, hiển thị, cảm ứng, truyền thông và khả năng vận hành liên tục trước khi bàn giao.
Khi nào nên sửa chữa và khi nào nên thay mới?
Việc lựa chọn sửa chữa hay thay mới phụ thuộc vào kết quả kiểm tra thực tế cũng như mức độ hư hỏng của từng khối chức năng trên màn hình HMI.
Trong đa số trường hợp, nếu lỗi chỉ tập trung ở Touch Panel, LCD Module, mạch nguồn hoặc các linh kiện trên bo mạch thì sửa chữa là phương án tối ưu. Cách này giúp giữ nguyên chương trình HMI, không phải cấu hình lại hệ thống và tiết kiệm đáng kể chi phí đầu tư.
Nên ưu tiên sửa chữa khi:
- Touch Panel bị liệt hoặc giảm độ nhạy.
- Mạch nguồn gặp sự cố.
- LCD Module bị lỗi nhưng bo điều khiển vẫn hoạt động.
- Lỗi phát sinh trên các linh kiện có thể thay thế.
- Thiết bị đã ngừng sản xuất nhưng vẫn đáp ứng yêu cầu vận hành.
Trong khi đó, việc thay mới chỉ nên cân nhắc khi bo điều khiển chính bị hư hỏng nghiêm trọng, nhiều khối chức năng cùng lúc bị hỏng hoặc không còn khả năng cung cấp linh kiện thay thế phù hợp.
Các dòng màn hình Proface thường gặp lỗi
Qua quá trình tiếp nhận và sửa chữa thực tế, nhiều dòng HMI Proface sau nhiều năm hoạt động đều có thể gặp các lỗi liên quan đến cảm ứng, nguồn cấp, hiển thị hoặc truyền thông. Tùy từng dòng sản phẩm và điều kiện vận hành, mức độ hư hỏng sẽ khác nhau.
Một số dòng màn hình thường được tiếp nhận sửa chữa gồm:
- GP4000 Series (GP-4401T, GP-4501T, GP-4601T, GP-4701T, GP-4301T và các model tương đương).
- GP3000 Series (GP-377R, GP-3750, GP-3700, GP-3600, GP-3500 cùng các model trong dòng GP3000).
- GP2000 Series và các model GP đời cũ vẫn đang vận hành trên dây chuyền sản xuất.
- SP5000 Series, dòng HMI hiệu năng cao tích hợp khả năng kết nối Industrial PC và nhiều chuẩn truyền thông công nghiệp.
- ST Series (ST3000, ST4000 và các model màn hình cảm ứng HMI kích thước nhỏ).
- LT Series, dòng HMI tích hợp I/O (Logic Terminal) thường được sử dụng trong các máy độc lập và dây chuyền tự động hóa quy mô vừa.
- AST Series và một số dòng HMI Pro-face chuyên dụng được sử dụng trong các hệ thống OEM.
- Các model Pro-face đã ngừng sản xuất (End of Life - EOL) nhưng vẫn đang được khai thác trong nhiều nhà máy và dây chuyền sản xuất.
Đối với các dòng HMI trên, nếu bo điều khiển chính (Main Control Board) chưa bị hư hỏng nghiêm trọng thì phần lớn các lỗi về Touch Panel, LCD Module, mạch nguồn hoặc mạch giao tiếp đều có khả năng kiểm tra và sửa chữa.
Rủi ro khi tự sửa chữa màn hình cảm ứng Proface
Màn hình HMI Proface có cấu tạo gồm nhiều khối chức năng như LCD Module, Touch Panel, mạch nguồn, bo điều khiển, bộ nhớ Flash, mạch truyền thông và các cáp FPC có kích thước nhỏ. Việc tháo lắp hoặc sửa chữa không đúng quy trình có thể gây phát sinh thêm các hư hỏng ngoài lỗi ban đầu.
Một số rủi ro thường gặp gồm:
- Chẩn đoán sai nguyên nhân dẫn đến thay thế linh kiện không cần thiết.
- Làm hỏng Touch Panel hoặc LCD Module trong quá trình tháo lắp.
- Đứt hoặc bong cáp FPC.
- Bong pad, đứt mạch hoặc chập mạch khi thao tác hàn linh kiện.
- Làm mất dữ liệu Runtime hoặc cấu hình HMI.
- Phát sinh thêm lỗi trên bo điều khiển do sử dụng thiết bị đo kiểm không phù hợp.
Đối với các lỗi liên quan đến nguồn, cảm ứng hoặc bo mạch, việc sửa chữa nên được thực hiện bởi kỹ thuật viên có kinh nghiệm cùng hệ thống thiết bị đo kiểm chuyên dụng. Điều này giúp xác định chính xác nguyên nhân, xử lý đúng hạng mục hư hỏng và đảm bảo thiết bị hoạt động ổn định sau khi bàn giao.
Quy trình kiểm tra và sửa chữa màn hình cảm ứng Proface
Để đảm bảo thiết bị được khắc phục đúng nguyên nhân và vận hành ổn định sau sửa chữa, mỗi màn hình HMI đều được thực hiện theo quy trình kỹ thuật tiêu chuẩn.
Bước 1: Tiếp nhận và kiểm tra ban đầu
Ghi nhận model, tình trạng thiết bị và hiện tượng lỗi do khách hàng cung cấp.
Bước 2: Chẩn đoán nguyên nhân
Kiểm tra nguồn cấp, LCD Module, Touch Panel, bo điều khiển, mạch nguồn và các khối chức năng bằng thiết bị đo kiểm chuyên dụng.
Bước 3: Báo phương án sửa chữa
Thông báo nguyên nhân, hạng mục cần xử lý, chi phí và thời gian thực hiện trước khi tiến hành.
Bước 4: Sửa chữa ở cấp linh kiện
Ưu tiên sửa chữa hoặc thay thế đúng linh kiện hư hỏng nhằm tối ưu chi phí và giữ nguyên cấu hình thiết bị.
Bước 5: Kiểm tra vận hành
Thiết bị được chạy thử, kiểm tra hiển thị, cảm ứng, nguồn cấp, giao tiếp truyền thông và vận hành liên tục trước khi bàn giao.
Vì sao nên chọn Trần Gia Automation dịch vụ sửa chữa màn hình cảm ứng Proface lỗi cảm ứng, không lên nguồn
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa màn hình HMI tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

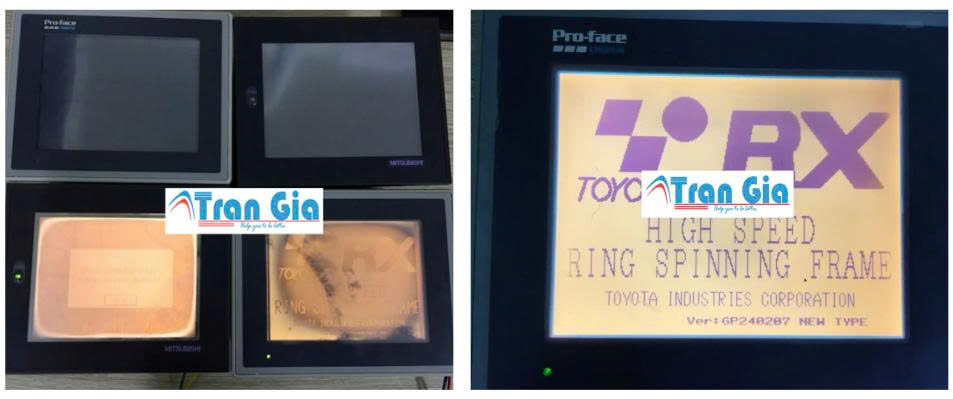

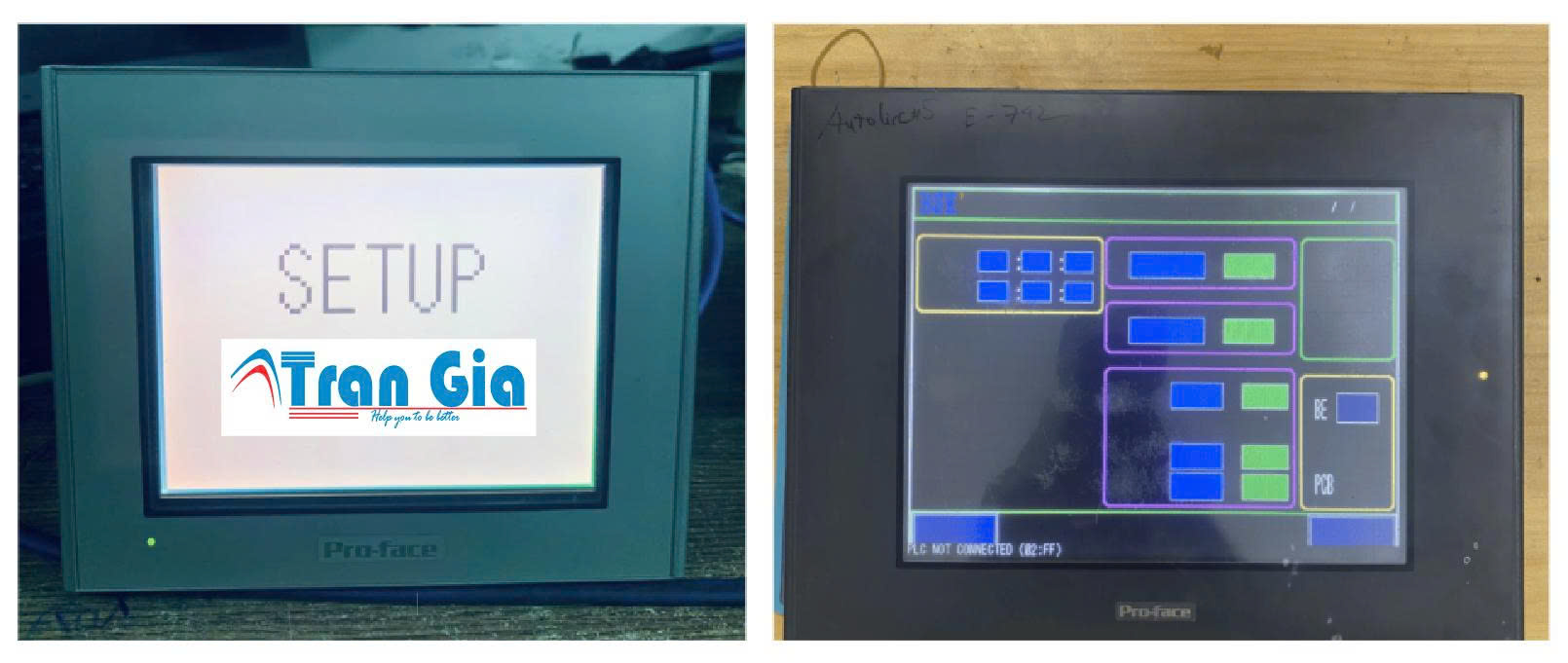

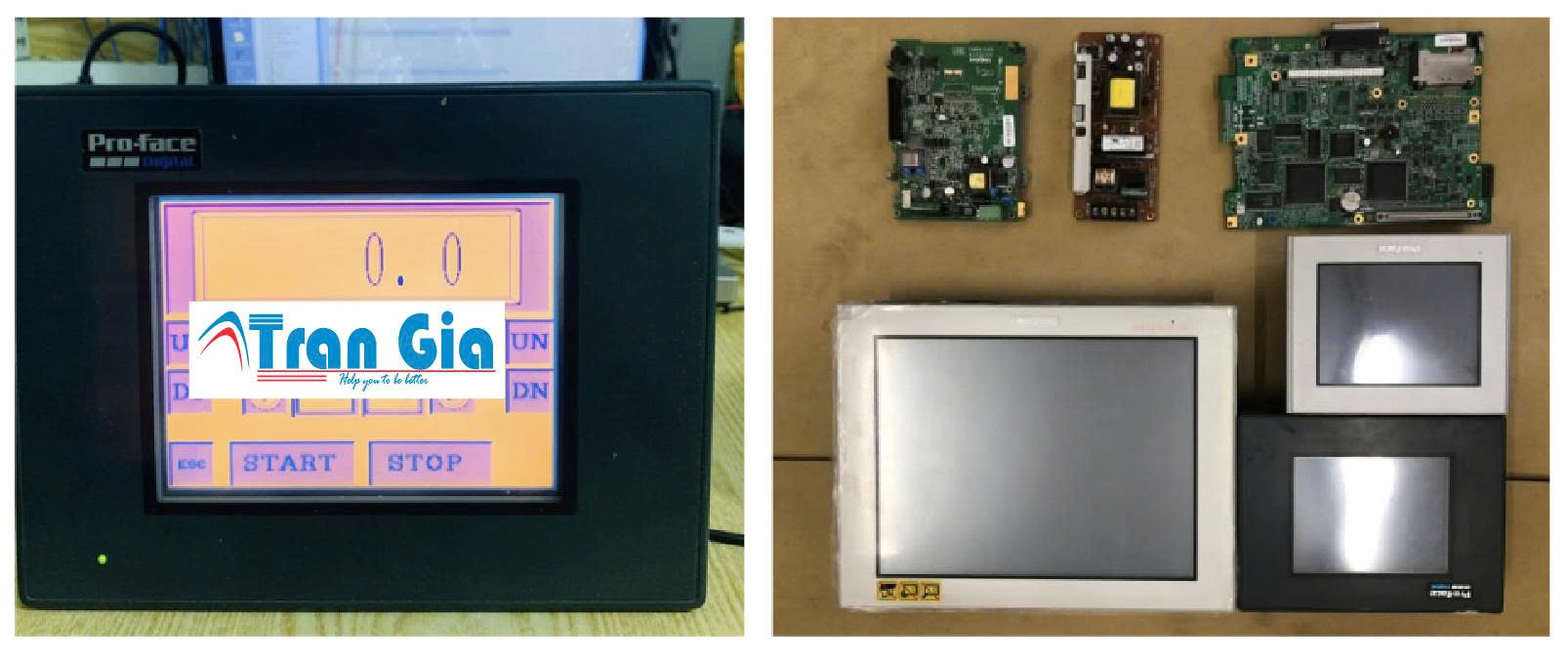

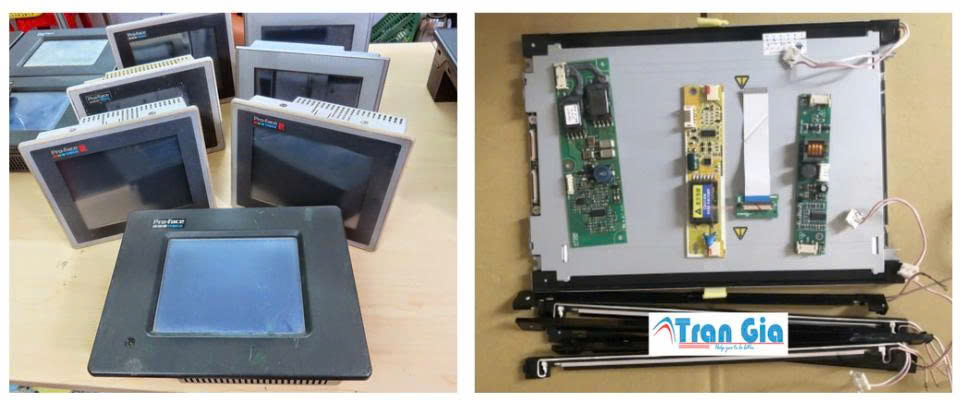

Hình ảnh sửa chữa màn hình cảm ứng Proface lỗi cảm ứng, không lên nguồn tại Trần Gia Automation
