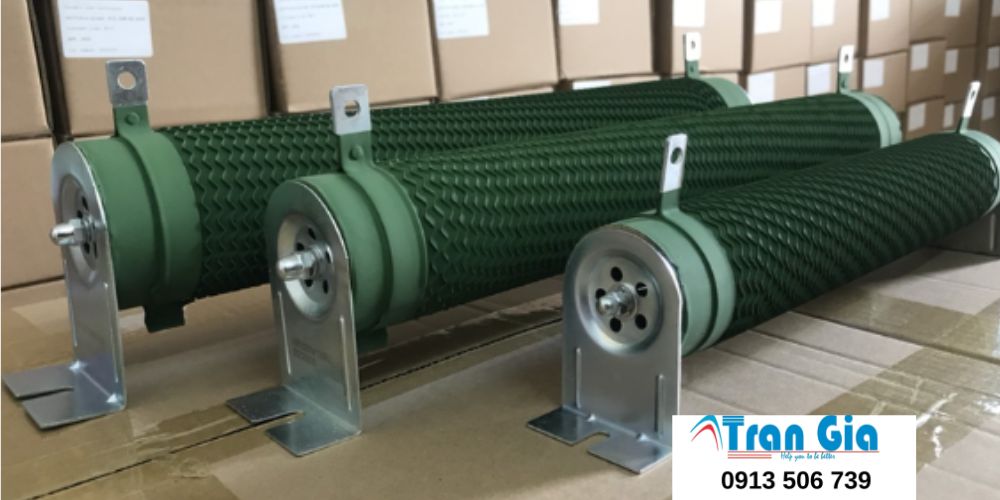

Điện trở xả sứ xanh gắn cho biến tần

Trần Gia Automation chuyên cung cấp, sửa chữa và thay thế các thiết bị tự động hóa công nghiệp như biến tần, màn hình HMI Pro-face, PLC, động cơ AC Servo, điện trở xả… đến từ nhiều thương hiệu uy tín như Delta, Omron, Siemens, Samkoon, Fuji và nhiều hãng khác.

Điện trở xả sứ xanh gắn cho biến tần là dòng điện trở chuyên dùng trong hệ thống biến tần để tiêu tán phần điện năng dư thừa sinh ra trong quá trình giảm tốc, hãm động cơ hoặc thay đổi tải đột ngột. Trong thực tế, sản phẩm này còn được gọi là điện trở xả nhôm sứ, điện trở sứ, hoặc điện trở hãm cho biến tần, tùy theo cấu tạo và ứng dụng cụ thể - HOTLINE: 0913 506 739

Những điều cần biết khi sử dụng điện trở xả

1. Chọn đúng giá trị điện trở theo khuyến nghị của biến tần

Mỗi model biến tần đều có giới hạn về điện trở xả tối thiểu và công suất xả cho phép. Nếu chọn sai điện trở, hệ thống có thể gặp các vấn đề như:

• Không xả hết năng lượng dư, dẫn đến lỗi quá áp.
• Dòng xả quá lớn gây hỏng mạch hãm hoặc transistor brake.
• Điện trở quá nóng, giảm tuổi thọ hoặc cháy hỏng.

Vì vậy, khi chọn điện trở xả sứ xanh, cần kiểm tra kỹ các thông số sau trong tài liệu kỹ thuật của biến tần:

• Giá trị điện trở tối thiểu cho phép.
• Công suất điện trở khuyến nghị.
• Khả năng tích hợp brake chopper bên trong hay cần brake unit ngoài.
• Tần suất hãm và thời gian giảm tốc thực tế của hệ thống.

2. Tính toán công suất điện trở phù hợp với chế độ tải

Không chỉ quan tâm đến trị số ohm, người dùng còn phải chú ý đến công suất điện trở. Đây là yếu tố quyết định điện trở có chịu được nhiệt sinh ra trong quá trình xả hay không.

Nếu công suất điện trở quá nhỏ so với nhu cầu hãm:

• Điện trở sẽ nóng nhanh.
• Tuổi thọ suy giảm mạnh.
• Dễ gây cháy hoặc hỏng lớp sứ cách điện.

Ngược lại, chọn công suất quá lớn có thể làm tăng chi phí đầu tư không cần thiết. Vì thế, cần đánh giá đúng:

• Tải có quán tính lớn hay nhỏ.
• Chu kỳ tăng giảm tốc diễn ra thường xuyên hay không.
• Thời gian hãm ngắn hay dài.
• Ứng dụng yêu cầu dừng nhanh đến mức nào.

3. Lắp đặt ở vị trí thông thoáng, tản nhiệt tốt

Do điện trở xả hoạt động bằng cách phát nhiệt, việc lắp đặt là yếu tố rất quan trọng. Khi lắp điện trở xả nhôm sứ hoặc điện trở sứ trong tủ điện, nên lưu ý:

• Đặt ở vị trí thông thoáng, tránh sát các thiết bị nhạy nhiệt.
• Không lắp quá gần dây tín hiệu, PLC, bộ nguồn hoặc thiết bị điện tử.
• Đảm bảo có khoảng cách an toàn để thoát nhiệt.
• Với hệ thống công suất lớn, nên xem xét bổ sung quạt làm mát hoặc giải pháp thông gió tủ điện.

Lắp đặt đúng sẽ giúp điện trở hoạt động ổn định, hạn chế hiện tượng quá nhiệt và kéo dài tuổi thọ thiết bị.

4. Kiểm tra đấu nối chắc chắn và đúng sơ đồ

Điện trở xả thường được kết nối với cọc P, PB hoặc qua brake unit tùy từng dòng biến tần. Khi đấu nối cần:

• Tuân thủ đúng sơ đồ của nhà sản xuất.
• Dùng dây dẫn phù hợp với dòng và nhiệt độ làm việc.
• Siết chặt đầu nối để tránh phát nhiệt tại điểm tiếp xúc.
• Kiểm tra cách điện và khoảng cách an toàn trong tủ điện.

Đấu nối sai không chỉ làm hệ thống hoạt động không hiệu quả mà còn có thể gây chập cháy hoặc hỏng biến tần.

5. Theo dõi nhiệt độ và bảo trì định kỳ

Dù là dòng điện trở xả sứ xanh gắn cho biến tần có độ bền cao, thiết bị vẫn cần được kiểm tra định kỳ để đảm bảo an toàn. Một số hạng mục nên kiểm tra gồm:

• Tình trạng nứt, đổi màu, cháy sém trên thân điện trở.
• Mức độ lỏng của đầu nối và dây dẫn.
• Dấu hiệu quá nhiệt trong tủ điện.
• Giá trị điện trở có thay đổi bất thường hay không.
• Chu kỳ hoạt động của hệ thống có vượt thiết kế ban đầu hay không.

Việc bảo trì định kỳ giúp phát hiện sớm các nguy cơ hư hỏng, từ đó giảm thiểu rủi ro dừng máy ngoài ý muốn.

6. Không nên sử dụng điện trở xả không rõ thông số

Trên thị trường hiện nay có nhiều loại điện trở sứ và điện trở xả nhôm sứ với mẫu mã tương tự nhau nhưng chất lượng khác biệt đáng kể. Nếu sử dụng sản phẩm không rõ nguồn gốc hoặc thông số không chính xác, người dùng có thể gặp các rủi ro như:

• Giá trị điện trở sai lệch lớn.
• Công suất thực tế thấp hơn công bố.
• Khả năng chịu nhiệt kém.
• Tuổi thọ ngắn, dễ hỏng khi làm việc với tải nặng.

Nguyên lý hoạt động của điện trở xả sứ xanh gắn cho biến tần

1. Cơ chế phát sinh năng lượng hồi tiếp khi động cơ hãm

Khi động cơ đang hoạt động ở tốc độ cao và cần giảm tốc đột ngột, động cơ có xu hướng chuyển sang chế độ máy phát. Khi đó, cơ năng từ tải và quán tính của hệ thống sẽ được biến đổi thành điện năng và hồi tiếp ngược trở lại biến tần.

Nguồn điện năng này làm điện áp trên thanh cái DC (DC bus) tăng lên. Nếu mức điện áp vượt ngưỡng cho phép, biến tần sẽ báo lỗi quá áp hoặc tự ngắt để bảo vệ. Điều này không chỉ gây gián đoạn sản xuất mà còn ảnh hưởng đến độ bền của thiết bị.

2. Vai trò của điện trở xả trong quá trình hãm

Để xử lý lượng điện năng hồi tiếp này, biến tần sẽ kết hợp với điện trở xả sứ xanh gắn cho biến tần thông qua mạch hãm (braking circuit). Khi điện áp DC bus tăng đến ngưỡng cài đặt, transistor hãm hoặc bộ brake unit sẽ đóng, đưa dòng điện qua điện trở xả.

Lúc này, điện năng dư thừa sẽ được chuyển hóa thành nhiệt năng và tiêu tán ra môi trường thông qua thân điện trở. Nhờ đó:

• Điện áp DC bus được giữ trong ngưỡng an toàn.
• Biến tần không bị lỗi quá áp khi giảm tốc nhanh.
• Hệ thống có thể dừng chính xác, nhanh và ổn định hơn.

3. Vì sao điện trở sứ được dùng phổ biến cho biến tần?

So với nhiều loại điện trở khác, điện trở sứ có khả năng chịu nhiệt tốt, độ bền cơ học cao, cấu tạo chắc chắn và làm việc ổn định trong môi trường công nghiệp. Với dòng điện trở xả nhôm sứ hoặc điện trở xả sứ xanh, lớp sứ cách điện giúp tăng độ an toàn, giảm ảnh hưởng từ nhiệt độ và hỗ trợ tản nhiệt hiệu quả hơn.

Đó là lý do loại điện trở này được sử dụng phổ biến trong các ứng dụng hãm biến tần hiện nay.

Các điện trở xả cho biến tần cùng loại

Điện trở xả cho biến tần cùng loại thường được phân theo cùng kết cấu sứ xanh, cùng kiểu lắp đặt và cùng nhóm công suất, chỉ khác nhau về trị số điện trở để phù hợp với từng dòng biến tần và chế độ hãm khác nhau. Một số nhóm điện trở xả cùng loại phổ biến gồm:

• Nhóm 200W: thường có các mức 15Ω, 300Ω, kích thước gọn, phù hợp với biến tần công suất nhỏ.
• Nhóm 300W: là dòng phổ biến, có nhiều lựa chọn như 10Ω, 15Ω, 20Ω, 40Ω, 120Ω, 150Ω, 180Ω, 250Ω, 300Ω, 320Ω, 400Ω.
• Nhóm 500W: thường gặp ở mức 50Ω, thích hợp cho hệ thống cần xả tải lớn hơn.
• Nhóm 750W: tiêu biểu với mức 140Ω, dùng cho biến tần có nhu cầu hãm ở mức cao hơn.
• Nhóm 1000W: có các mức 20Ω, 50Ω, 75Ω, phù hợp với hệ thống công nghiệp vận hành liên tục.
• Nhóm 1200W: thường có các mức 6.8Ω, 8Ω, 50Ω, 70Ω, đáp ứng tốt cho tải nặng và quán tính lớn.
• Nhóm 1500W: gồm các mức 13Ω, 50Ω, 70Ω, thường dùng trong các ứng dụng nâng hạ, máy cuốn hoặc dây chuyền cần hãm mạnh.

Việc phân loại theo điện trở xả giúp người dùng dễ đối chiếu công suất, chọn đúng trị số Ohm, đồng thời thuận tiện hơn khi thay thế hoặc đồng bộ lắp đặt trong cùng một hệ thống.

Cách lựa chọn điện trở xả cho biến tần cùng loại

Khi chọn điện trở xả cho biến tần, nên kiểm tra theo thứ tự sau:

Xác định công suất điện trở cần dùng: 200W, 300W, 500W, 1000W hay 1500W Đối chiếu trị số điện trở theo biến tần: 15Ω, 20Ω, 50Ω, 100Ω, 150Ω, 300Ω… Kiểm tra kích thước cơ khí: L1, L2, L3, H1, H2, D Xem điều kiện lắp đặt thực tế: vị trí trong tủ điện, khoảng cách thoát nhiệt, phương thức bắt vít ưu tiên nhóm cùng loại nếu cần đồng bộ: đặc biệt hữu ích khi thay thế điện trở cũ hoặc lắp nhiều biến tần trong cùng một hệ thống

Việc lựa chọn đúng điện trở xả cùng loại giúp hệ thống vận hành ổn định, dễ thay thế và đảm bảo phù hợp với biến tần đang sử dụng.

Đặc điểm kỹ thuật chung của điện trở xả sứ xanh gắn cho biến tần

1. Cấu tạo cơ bản

Thông thường, điện trở xả sứ xanh gắn cho biến tần có cấu tạo gồm:

• Lõi điện trở: được quấn bằng dây điện trở hợp kim có điện trở suất ổn định, chịu nhiệt cao.
• Lớp sứ cách điện: bao bọc bên ngoài nhằm tăng khả năng cách điện, chống rò điện và chịu nhiệt.
• Khung hoặc vỏ nhôm/sứ: hỗ trợ cố định kết cấu, tăng độ cứng cơ học và cải thiện khả năng tản nhiệt.
• Đầu cốt hoặc chân đấu nối: giúp kết nối dễ dàng với biến tần hoặc bộ xả.

Tùy từng dòng sản phẩm, điện trở có thể ở dạng điện trở xả nhôm sứ, điện trở ống sứ, điện trở vỏ nhôm, hoặc cụm điện trở công suất lớn ghép module.

2. Dải điện trở và công suất đa dạng

Một ưu điểm nổi bật của điện trở xả sứ xanh gắn cho biến tần là có nhiều mức giá trị điện trở và công suất để lựa chọn, phù hợp với từng model biến tần và ứng dụng tải khác nhau.

Một số dải thông số thường gặp:

• Giá trị điện trở: từ vài ohm đến hàng trăm ohm.
• Công suất: từ vài chục watt, vài trăm watt đến vài kilowatt.
• Điện áp làm việc: tùy theo điện áp DC bus và thiết kế hệ thống.
• Chu kỳ tải: liên tục hoặc theo chu kỳ hãm ngắt quãng.

Việc lựa chọn đúng giá trị điện trở và công suất sẽ quyết định trực tiếp đến hiệu quả xả và độ bền của hệ thống.

3. Khả năng chịu nhiệt và tản nhiệt tốt

Do phải chuyển hóa điện năng thành nhiệt năng, điện trở xả thường làm việc trong điều kiện nhiệt độ cao. Vì vậy, điện trở sứ được thiết kế để:

• Chịu được nhiệt độ làm việc lớn.
• Tản nhiệt tương đối tốt trong điều kiện vận hành liên tục hoặc lặp lại.
• Hạn chế biến đổi giá trị điện trở khi nhiệt độ tăng.
• Giảm nguy cơ nứt vỡ, cháy hỏng khi hoạt động đúng thông số.

Đây cũng là lý do dòng điện trở xả nhôm sứ được ưa chuộng trong môi trường công nghiệp, nơi yêu cầu độ bền và độ ổn định cao.

4. Độ bền cơ học và tính ổn định cao

Điện trở xả dùng cho biến tần thường được lắp trong tủ điện, khu vực máy móc hoặc dây chuyền sản xuất. Môi trường này có thể có rung động, bụi, nhiệt độ cao hoặc làm việc liên tục. Vì vậy, điện trở cần có:

• Kết cấu chắc chắn.
• Khả năng làm việc ổn định trong thời gian dài.
• Chịu được điều kiện môi trường công nghiệp.
• Ít bị sai lệch trị số trong quá trình sử dụng.

Nhờ ưu điểm này, điện trở xả sứ xanh gắn cho biến tần trở thành lựa chọn phù hợp cho nhiều hệ thống điều khiển động cơ hiện đại.



Ứng dụng thực tế của điện trở xả sứ xanh gắn cho biến tần

Hiện nay, điện trở xả sứ xanh gắn cho biến tần được ứng dụng trong nhiều lĩnh vực công nghiệp và tự động hóa như:

• Máy nâng hạ, cẩu trục, pa lăng.
• Băng tải, dây chuyền sản xuất.
• Máy cuốn – xả cuộn.
• Máy ly tâm, quạt công suất lớn.
• Hệ thống thang máy, băng chuyền.
• Máy gia công cơ khí cần dừng nhanh.
• Các ứng dụng có tải quán tính lớn và thay đổi tốc độ thường xuyên.

Ở những hệ thống này, điện trở xả đóng vai trò quan trọng trong việc bảo vệ biến tần, ổn định điện áp DC bus và nâng cao hiệu suất điều khiển.

Điện trở xả sứ xanh gắn cho biến tần là thiết bị quan trọng trong các hệ thống điều khiển động cơ sử dụng biến tần, đặc biệt ở những ứng dụng cần giảm tốc nhanh, hãm tải lớn hoặc vận hành liên tục. Với khả năng hấp thụ năng lượng hồi tiếp và chuyển hóa thành nhiệt, dòng điện trở xả nhôm sứ và điện trở sứ giúp hạn chế lỗi quá áp, bảo vệ biến tần và nâng cao độ ổn định cho toàn bộ hệ thống.
