Nhận diện dấu hiệu và phân tích nguyên nhân GP-4401TAD lỗi CPU

Khi một màn hình GP-4401TAD bị lỗi không lên hình, lỗi không phải lúc nào cũng nằm ở tấm nền LCD. Nếu là lỗi liên quan đến CPU hoặc bo mạch chủ (Mainboard), các dấu hiệu thường thấy bao gồm:

• Màn hình đen hoàn toàn: Đèn LED trạng thái (Status LED) không sáng hoặc chuyển sang màu cam/đỏ nhấp nháy thay vì màu xanh đứng yên.

• Treo logo Pro-face: Màn hình khởi động hiện logo nhưng đứng im, không vào được chương trình ứng dụng hoặc chế độ Offline.

• Trắng màn hình: Đèn nền vẫn sáng nhưng không có dữ liệu hình ảnh, CPU không xuất được tín hiệu lên LCD.

• Lỗi Bootloader: Màn hình hiện các dòng chữ thông báo lỗi hệ thống bằng tiếng Anh ngay khi vừa cấp nguồn.

Nguyên nhân chính thường do:

1. Lão hóa linh kiện: Sau 5-10 năm hoạt động liên tục, các tụ điện lọc nguồn cho CPU bị khô, gây nhiễu điện áp nuôi chip.

2. Quá nhiệt: Môi trường tủ điện nóng, không có quạt thông gió khiến CPU vận hành ở nhiệt độ cao quá ngưỡng, dẫn đến hở chân chip (với các dòng chip dán BGA).

3. Lỗi Firmware/Flash: Chip nhớ Flash chứa hệ điều hành bị lỗi dữ liệu, khiến CPU không thể nạp chương trình khởi động.

4. Sốc điện: Sự cố nguồn điện lưới hoặc sét lan truyền làm hỏng các linh kiện bảo vệ và đánh trực tiếp vào các chân IO của CPU.

Kỹ thuật sửa chữa và thay thế CPU/Linh kiện dán trên Mainboard

Khi đã xác định lỗi nằm ở khối CPU, quy trình xử lý đòi hỏi thiết bị chuyên dụng như máy khò nhiệt, máy hàn hồng ngoại (BGA Rework Station) và kính hiển vi kỹ thuật số.

A. Đóng lại chân Chip (Reballing): Trong môi trường rung động và nhiệt độ cao, các chân chì nhỏ xíu dưới bụng chip CPU có thể bị nứt hoặc oxy hóa. Kỹ sư sẽ tiến hành nhấc chip ra, vệ sinh sạch bề mặt, tạo lại các viên chì mới và dùng máy hồng ngoại để hàn chip trở lại vị trí cũ.

B. Thay thế CPU mới: Nếu CPU đã chết hoàn toàn, cần thay thế linh kiện đúng mã số kỹ thuật. Lưu ý dòng GP-4401TAD sử dụng các dòng vi xử lý chuyên dụng của Pro-face hoặc các dòng ARM tốc độ cao. Việc thay thế phải đảm bảo nhiệt độ không làm ảnh hưởng đến các lớp đồng (Layer) bên trong bo mạch đa lớp.

C. Xử lý phần mềm (Firmware Re-flash): Nếu phần cứng tốt nhưng CPU không hoạt động do lỗi chương trình hệ thống, kỹ sư cần dùng bộ nạp chuyên dụng (Programmer) để chép lại file Dump (Firmware gốc) vào chip Flash. Đây là công đoạn đòi hỏi kho dữ liệu phần mềm phong phú của các đơn vị sửa chữa chuyên nghiệp.

Các giải pháp phòng ngừa và bảo trì định kỳ cho GP-4401TAD

Để tránh việc màn hình bị hư hỏng CPU đột ngột, gây đình trệ sản xuất, doanh nghiệp nên áp dụng các quy tắc bảo trì sau:

• Kiểm soát nhiệt độ tủ điện: Lắp đặt quạt hút hoặc máy lạnh mini cho tủ điện chứa màn hình. Nhiệt độ lý tưởng là dưới 40°C.

• Vệ sinh bụi bẩn: Bụi bám trên bo mạch là tác nhân gây chạm chập khi gặp độ ẩm cao. Hãy dùng khí nén khô và cọ mềm để vệ sinh định kỳ 6 tháng một lần.

• Lắp thiết bị bảo vệ nguồn: Sử dụng bộ ổn áp, UPS hoặc các module bảo vệ quá áp để cách ly màn hình khỏi những xung nhiễu từ lưới điện hoặc từ các biến tần công suất lớn.

• Sao lưu dữ liệu (Backup): Luôn sử dụng phần mềm GP-Pro EX để upload và lưu trữ file chương trình (.prx). Trong trường hợp CPU hỏng nặng không thể sửa chữa, bạn có thể nhanh chóng đổ chương trình sang một màn hình mới để khôi phục sản xuất.

Kết luận: Sửa chữa lỗi CPU trên GP-4401TAD là một công việc phức tạp nhưng hoàn toàn khả thi nếu được thực hiện bởi các kỹ sư có tay nghề và thiết bị hỗ trợ đúng chuẩn. Việc phục hồi lại mainboard cũ không chỉ giúp tiết kiệm chi phí mua mới (vốn rất đắt đỏ với dòng Pro-face) mà còn giữ lại được cấu hình máy nguyên bản.

Quy trình kiểm tra chuyên sâu dành cho kỹ sư

Để xác định chính xác lỗi có phải do CPU hay không, kỹ sư cần thực hiện các bước kiểm tra logic theo trình tự từ ngoài vào trong:

Bước 1: Kiểm tra nguồn cấp đầu vào Sử dụng đồng hồ VOM đo điện áp tại terminal nguồn. Đảm bảo nguồn DC24V ổn định và không bị sụt áp khi màn hình khởi động. Nhiều trường hợp bộ nguồn tổng bị yếu khiến CPU không đủ dòng để kích hoạt các khối chức năng.

Bước 2: Kiểm tra các mức nguồn nội bộ trên Mainboard Mở vỏ máy và đo các mức điện áp hạ áp trên board:

• Mức 5V: Cấp cho các linh kiện ngoại vi.

• Mức 3.3V: Cấp cho chip nhớ và IC giao tiếp.

• Mức 1.2V - 1.8V (Core Voltage): Đây là mức áp cực kỳ quan trọng nuôi trực tiếp lõi CPU. Nếu mất mức áp này, CPU sẽ hoàn toàn ngừng hoạt động.

Bước 3: Kiểm tra thạch anh (Crystal) Sử dụng máy hiện sóng (Oscilloscope) để đo xung nhịp tại các chân của thạch anh gần CPU. Nếu không có xung nhịp, CPU sẽ không "sống" được.

Bước 4: Kiểm tra sự tỏa nhiệt của Chip Dùng camera nhiệt hoặc cảm nhận bằng tay (cẩn thận). Nếu CPU nóng lên bất thường ngay khi vừa cấp nguồn (nóng rát), khả năng cao chip đã bị chập bên trong. Ngược lại, nếu CPU hoàn toàn lạnh ngắt, có thể mạch nguồn nuôi đã bị ngắt sớm do bảo vệ.

Vì sao nên chọn Trần Gia Automation Khắc phục, sửa chữa Màn hình proface GP-4401TAD hư CPU lỗ không lên hình kỹ sư giỏi

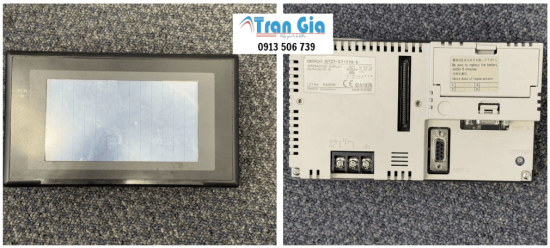

Hình ảnh sửa màn hình HMI đang trong quá trình sửa chữa tại Trần Gia Automation
