Khắc phục tình trạng Biến Tần Chạy Nhưng Motor Không Quay

Hotline: 0913.506.739  -  Khắc phục tình trạng Biến Tần Chạy Nhưng Motor Không Quay

Nguyên nhân khiến biến tần chạy nhưng motor không quay

Có khá nhiều nguyên nhân dẫn đến tình trạng này. Việc xác định nguyên nhân cần dựa trên biểu hiện thực tế của thiết bị thay vì chỉ quan sát màn hình.

Sai nguồn lệnh RUN

Một số biến tần có thể được cài đặt nhận lệnh chạy từ bàn phím, terminal hoặc hệ thống điều khiển bên ngoài.

Nếu biến tần đang được cài đặt nhận lệnh từ terminal nhưng người vận hành lại nhấn RUN trên bàn phím, thiết bị có thể không hoạt động như mong muốn.

Ngược lại, nếu biến tần nhận lệnh từ PLC nhưng tín hiệu điều khiển bị mất, biến tần cũng có thể không nhận được lệnh chạy thực tế.

Kỹ thuật viên cần kiểm tra:

• Nguồn lệnh RUN đang được cài đặt ở đâu.
• Tín hiệu RUN có thực sự được đưa vào biến tần hay không.
• Trạng thái các chân điều khiển.
• Relay, contactor hoặc thiết bị trung gian.
• Tín hiệu từ PLC hoặc bộ điều khiển.

Tần số đặt bằng 0

Một trường hợp khá dễ bị bỏ qua là biến tần đã nhận lệnh RUN nhưng tần số đặt lại bằng 0 Hz.

Khi đó màn hình có thể hiển thị trạng thái đang chạy nhưng biến tần không tạo tốc độ đủ để motor quay.

Nguyên nhân có thể đến từ:

• Giá trị tần số cài đặt bằng 0.
• Tín hiệu analog 0–10 V hoặc 4–20 mA không có.
• Biến trở điều chỉnh tốc độ bị lỗi.
• PLC không xuất giá trị tốc độ.
• Cài đặt nguồn tần số chưa đúng.
• Chức năng giới hạn tần số đang được kích hoạt.

Vì vậy, khi kiểm tra cần quan sát cả lệnh RUN và giá trị tần số thực tế.

Sai thông số động cơ

Biến tần cần được cài đặt các thông số phù hợp với motor như công suất, điện áp, dòng điện, tần số và tốc độ định mức.

Nếu thông số động cơ bị cài đặt sai, biến tần có thể điều khiển motor không chính xác, thậm chí không thể khởi động động cơ.

Đặc biệt, khi thay motor hoặc thay biến tần mới nhưng giữ nguyên thông số cũ, cần kiểm tra lại toàn bộ dữ liệu động cơ.

Dây từ biến tần đến motor bị lỗi

Dây cáp động lực giữa biến tần và motor cũng là vị trí cần kiểm tra.

Một hoặc nhiều dây pha bị đứt, lỏng đầu cos hoặc tiếp xúc kém có thể khiến motor không thể quay bình thường.

Các vị trí cần kiểm tra gồm:

• Đầu ra U, V, W của biến tần.
• Đầu nối tại motor.
• Dây nguồn động lực.
• Terminal.
• Cáp bị đứt ngầm.
• Dấu hiệu cháy hoặc oxy hóa đầu nối.

Nếu dây dẫn bị lỏng hoặc tiếp xúc không tốt, thiết bị có thể phát sinh dòng điện bất thường và báo lỗi khi cố gắng khởi động.

Motor bị kẹt cơ khí

Không phải trường hợp nào motor không quay cũng do biến tần.

Motor có thể bị kẹt bởi tải cơ khí, bạc đạn hư, hộp số gặp sự cố hoặc cơ cấu máy bị khóa.

Khi đó biến tần vẫn nhận lệnh chạy nhưng động cơ không thể vượt qua mô-men cản.

Nếu cố vận hành trong thời gian dài, biến tần có thể phát sinh lỗi quá dòng hoặc quá tải.

Do đó, việc kiểm tra phần cơ khí của motor và tải cũng rất quan trọng.

Mạch công suất biến tần gặp sự cố

Nếu các cài đặt và dây dẫn đều bình thường nhưng biến tần vẫn không tạo đầu ra phù hợp, cần kiểm tra phần cứng bên trong.

Một số linh kiện có thể liên quan gồm:

• Module công suất IGBT.
• Mạch kích IGBT.
• Mạch nguồn điều khiển.
• Mạch điều khiển trung tâm.
• Relay.
• Tụ DC bus.
• Cảm biến dòng.
• Mạch bảo vệ.

Đây là phần cần có thiết bị đo kiểm và kỹ thuật chuyên môn. Không nên tự ý tháo biến tần khi chưa có kiến thức về điện công nghiệp và điện áp DC bus, bởi bên trong biến tần có thể còn điện áp cao ngay cả khi đã ngắt nguồn.

Dấu hiệu cho thấy biến tần cần được kiểm tra chuyên sâu

Không phải mọi trường hợp biến tần chạy nhưng motor không quay đều cần sửa bo mạch ngay. Tuy nhiên, nếu thiết bị xuất hiện một số dấu hiệu bất thường dưới đây, người vận hành nên ngừng cố chạy và tiến hành kiểm tra chuyên sâu.

Biến tần báo RUN nhưng dòng điện gần bằng 0:
Nếu tần số đã được đặt nhưng dòng điện đầu ra không có hoặc rất thấp trong khi motor không quay, cần kiểm tra đường truyền công suất từ biến tần đến động cơ.

Tần số tăng nhưng motor chỉ rung:
Motor rung nhưng không quay có thể liên quan đến mất pha, dây động lực có vấn đề, motor bị kẹt hoặc mạch công suất của biến tần hoạt động không bình thường.

Biến tần vừa RUN đã báo lỗi:
Các lỗi như quá dòng, quá tải hoặc lỗi phần công suất có thể xuất hiện ngay khi biến tần cấp điện cho motor. Không nên liên tục reset để chạy lại vì có thể làm tình trạng hư hỏng nghiêm trọng hơn.

Motor quay rồi dừng:
Nếu motor chỉ quay trong thời gian ngắn rồi dừng, cần kiểm tra tải cơ khí, dòng điện, thông số tăng tốc – giảm tốc và các chức năng bảo vệ của biến tần.

Biến tần phát tiếng kêu hoặc nóng bất thường:
Tiếng kêu bất thường, quạt làm mát không hoạt động hoặc nhiệt độ thiết bị tăng cao có thể là dấu hiệu cần kiểm tra phần cứng.

Đã thay motor nhưng lỗi vẫn xuất hiện:
Trường hợp này cần tập trung kiểm tra biến tần, dây dẫn và hệ thống điều khiển thay vì tiếp tục thay động cơ.

Khi xuất hiện những dấu hiệu trên, việc kiểm tra sớm giúp hạn chế nguy cơ hư hỏng lan sang các linh kiện khác. Đặc biệt với biến tần công suất lớn đang làm việc trong dây chuyền sản xuất, không nên tiếp tục vận hành thử nhiều lần khi chưa xác định được nguyên nhân.

Sửa chữa biến tần chạy nhưng motor không quay như thế nào?

Phương án sửa chữa phụ thuộc hoàn toàn vào nguyên nhân được xác định sau quá trình kiểm tra.

Nếu lỗi do cài đặt, kỹ thuật viên có thể cấu hình lại nguồn lệnh RUN, nguồn tần số và thông số motor.

Nếu lỗi do dây dẫn hoặc terminal, cần xử lý lại phần đấu nối, thay dây hoặc khắc phục điểm tiếp xúc.

Nếu motor gặp vấn đề, cần sửa chữa hoặc kiểm tra động cơ riêng thay vì can thiệp sâu vào biến tần.

Trong trường hợp biến tần bị lỗi phần cứng, kỹ thuật viên cần kiểm tra bo mạch và các linh kiện liên quan để xác định khu vực hư hỏng.

Tùy tình trạng thực tế, phương án có thể bao gồm:

• Sửa mạch nguồn.
• Sửa mạch điều khiển.
• Sửa mạch kích công suất.
• Kiểm tra hoặc thay module IGBT.
• Kiểm tra tụ DC bus.
• Xử lý lỗi cảm biến dòng.
• Sửa hoặc thay linh kiện hư hỏng.
• Vệ sinh và xử lý các điểm tiếp xúc.
• Kiểm tra toàn bộ thiết bị sau sửa chữa.

Không nên chỉ thay linh kiện theo hiện tượng bên ngoài. Ví dụ, nếu IGBT bị hỏng nhưng nguyên nhân ban đầu đến từ motor chạm chập hoặc tải quá nặng, chỉ thay IGBT mà không xử lý nguyên nhân gốc có thể khiến biến tần tiếp tục hỏng sau khi đưa vào vận hành.

Kiểm tra biến tần sau khi sửa chữa

Sau khi hoàn tất sửa chữa, biến tần cần được kiểm tra lại trước khi bàn giao hoặc đưa trở lại hệ thống.

Quá trình test nên bao gồm cả kiểm tra không tải và có tải nếu điều kiện cho phép.

Kỹ thuật viên cần theo dõi:

• Khả năng cấp nguồn.
• Khả năng nhận lệnh RUN.
• Khả năng thay đổi tần số.
• Điện áp đầu ra.
• Dòng điện khi vận hành.
• Khả năng tăng giảm tốc.
• Khả năng dừng motor.
• Tình trạng phát nhiệt.
• Các cảnh báo hoặc lỗi phát sinh.

Nếu biến tần được sử dụng trong dây chuyền sản xuất, việc kiểm tra cần mô phỏng càng sát điều kiện vận hành thực tế càng tốt.

Một thiết bị chỉ nên được xem là sửa chữa hoàn tất khi đã vượt qua quá trình kiểm tra phù hợp, không còn lỗi bất thường và có thể đáp ứng yêu cầu vận hành của hệ thống.

Video sửa biến tần thực tế tại Trần Gia Automation

Vì Sao nên chọn Trần Gia Automation Khắc phục tình trạng Biến Tần Chạy Nhưng Motor Không Quay

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa biến tần tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Câu hỏi thường gặp khi sửa biến tần chạy nhưng motor không quay

Biến tần sáng nguồn nhưng motor không quay có chắc là biến tần bị hỏng không?

Không. Đây có thể là lỗi cài đặt, tín hiệu RUN, tín hiệu tần số, dây motor, motor hoặc tải cơ khí. Cần kiểm tra từng phần để xác định chính xác.

Biến tần báo RUN nhưng motor vẫn đứng yên là do đâu?

Có thể do tần số đặt bằng 0, tín hiệu điều khiển không đúng, đầu ra U-V-W bất thường hoặc motor/tải gặp vấn đề. Cần kiểm tra cả trạng thái RUN và giá trị tần số thực tế.

Có nên thay motor ngay khi motor không quay?

Không nên. Trước tiên cần xác định điện áp đầu ra của biến tần, dây dẫn và tình trạng motor. Thay motor khi chưa xác định nguyên nhân có thể làm tăng chi phí không cần thiết.

Có thể tự sửa biến tần tại nhà không?

Các lỗi cài đặt hoặc đấu nối đơn giản có thể kiểm tra nếu người thực hiện có chuyên môn phù hợp. Tuy nhiên, việc sửa bo mạch, mạch công suất hoặc IGBT cần kỹ thuật viên có kinh nghiệm và thiết bị đo chuyên dụng.

Sửa biến tần chạy nhưng motor không quay mất bao lâu?

Thời gian sửa phụ thuộc vào model, mức độ hư hỏng và tình trạng linh kiện. Những lỗi liên quan đến cài đặt hoặc đấu nối thường xử lý nhanh hơn lỗi phần cứng trên bo mạch.

Sau khi sửa biến tần có cần test tải không?

Có. Nếu điều kiện cho phép, nên kiểm tra thiết bị trong điều kiện vận hành thực tế hoặc mô phỏng tương đương để đánh giá độ ổn định trước khi đưa trở lại dây chuyền.

Những thông tin cần cung cấp khi gửi biến tần đi sửa

Để việc kiểm tra và báo phương án sửa chữa nhanh hơn, khách hàng nên cung cấp một số thông tin cơ bản.

Có thể chuẩn bị:

• Hãng và model biến tần.
• Công suất biến tần.
• Điện áp sử dụng.
• Công suất motor.
• Mã lỗi nếu có.
• Hiện tượng xảy ra trước khi biến tần bị lỗi.
• Biến tần có từng sửa chữa trước đó hay chưa.
• Hình ảnh tem thông số.
• Hình ảnh màn hình khi thiết bị báo lỗi.
• Mô tả cách biến tần đang được điều khiển.

Những thông tin này giúp kỹ thuật viên có thêm cơ sở để đánh giá tình trạng thiết bị trước khi tiến hành kiểm tra chuyên sâu.

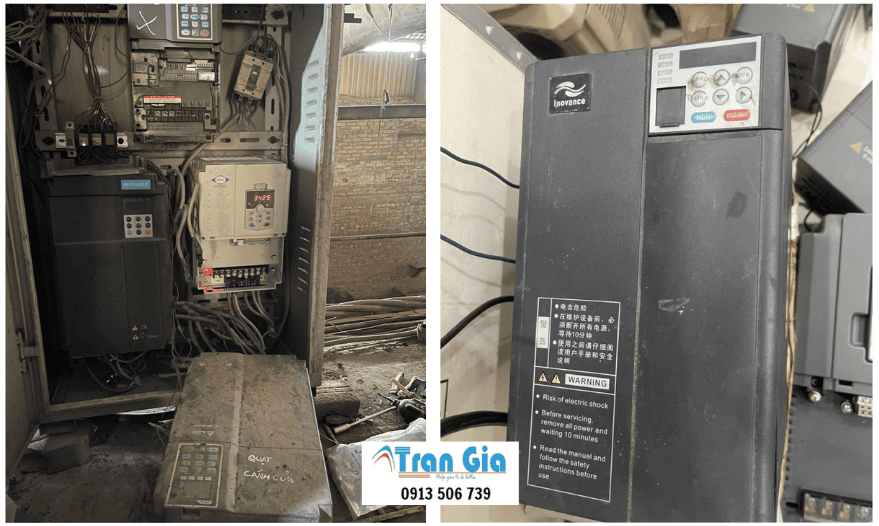

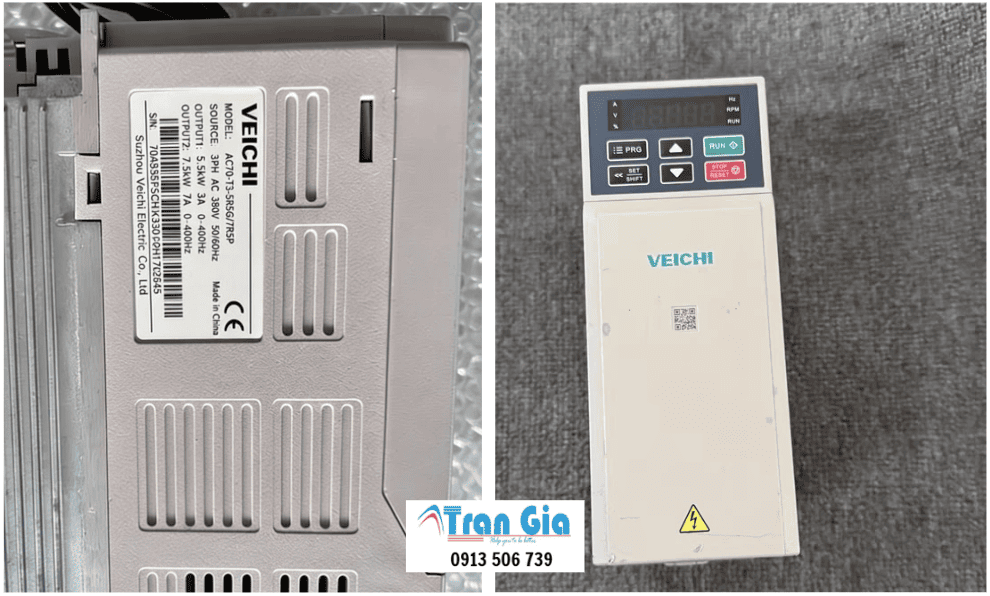

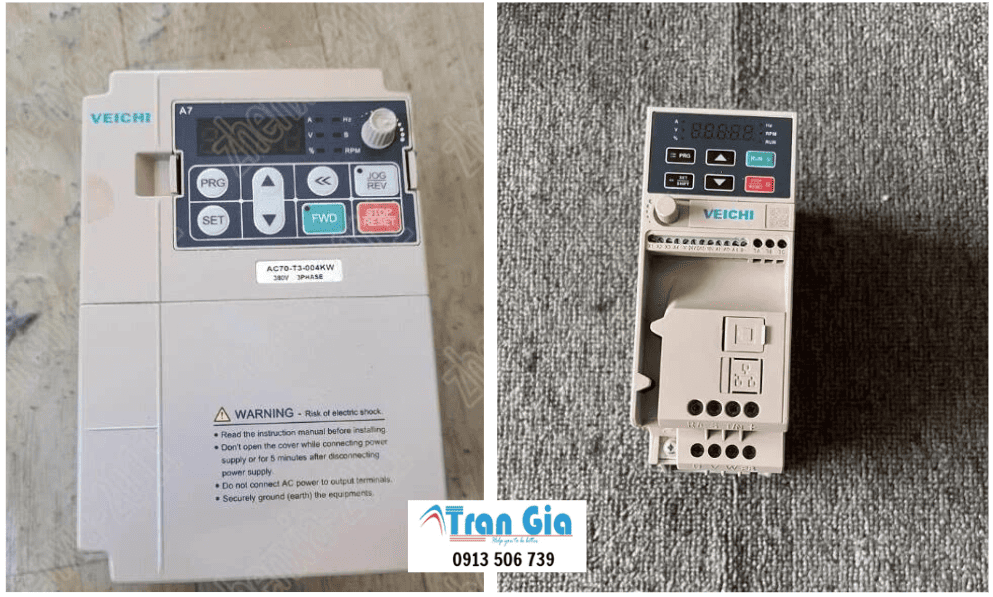

Hình ảnh một số thiết bị biến tần đang đươc sửa chữa
