Dịch Vụ Sửa PLC Không Giao Tiếp Với Thiết Bị Ngoại Vi

Dịch vụ sửa chữa không chỉ tập trung vào CPU PLC mà cần kiểm tra toàn bộ hệ thống truyền thông.

Quy trình xử lý có thể bao gồm:

Tiếp nhận thông tin → kiểm tra lỗi → xác định nguyên nhân → báo phương án → sửa chữa → kiểm tra truyền thông → chạy thử.

Khi sửa chữa, kỹ thuật viên có thể thực hiện:

Kiểm tra cổng truyền thông PLC.
Kiểm tra module Ethernet, RS232, RS485.
Kiểm tra linh kiện giao tiếp.
Kiểm tra nguồn cấp.
Kiểm tra đường truyền.
Xử lý lỗi tiếp xúc.
Kiểm tra cấu hình PLC.
Kiểm tra chương trình liên quan đến truyền thông.
Kiểm tra kết nối với HMI, biến tần, servo hoặc thiết bị ngoại vi.
Chạy thử trong điều kiện vận hành thực tế.

Một nguyên tắc quan trọng là không thay CPU PLC ngay khi thiết bị ngoại vi mất giao tiếp. Nếu nguyên nhân nằm ở cáp, module hoặc cấu hình, việc thay CPU sẽ làm tăng chi phí nhưng không giải quyết được vấn đề.

Trong trường hợp CPU hoặc module truyền thông bị hỏng phần cứng, kỹ thuật viên sẽ đánh giá khả năng sửa chữa trước. Nếu sửa được, có thể xử lý phần linh kiện bị lỗi và kiểm tra lại chức năng giao tiếp.

Sau khi sửa, thiết bị cần được kiểm tra trong điều kiện thực tế để đảm bảo kết nối ổn định, không chỉ giao tiếp được trong thời gian ngắn.

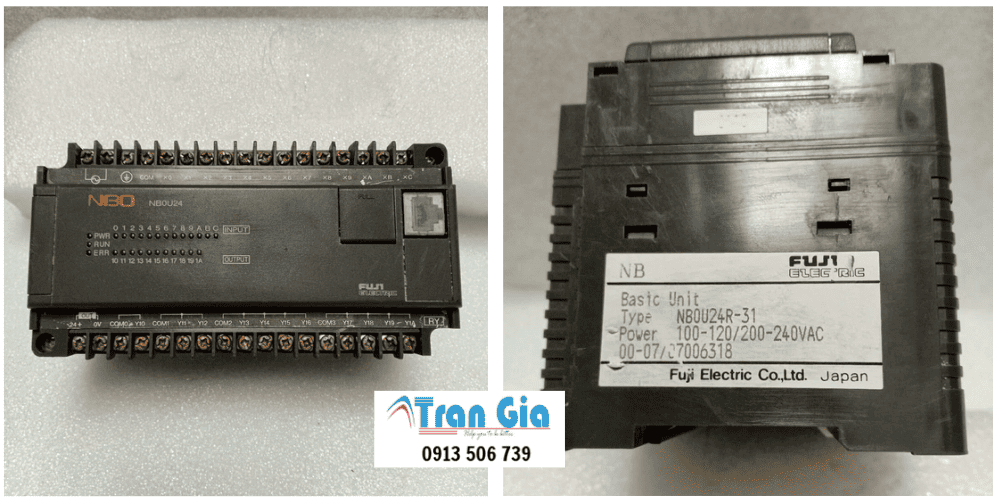

Hình ảnh một số PLC chúng tôi đang sửa chữa

Báo Giá Sửa PLC Không Giao Tiếp Với Thiết Bị Ngoại Vi Và Câu Hỏi Thường Gặp

Báo giá sửa PLC không giao tiếp thiết bị ngoại vi

Chi phí sửa chữa phụ thuộc vào nguyên nhân và model thiết bị. Một số trường hợp chỉ cần xử lý cáp hoặc cấu hình, trong khi lỗi phần cứng module hoặc CPU sẽ cần kiểm tra chuyên sâu hơn.

Hạng mục	Chi phí tham khảo
Kiểm tra, chẩn đoán lỗi truyền thông	Liên hệ
Kiểm tra cáp và đầu nối	Liên hệ
Cấu hình lại thông số truyền thông	Liên hệ
Kiểm tra cổng giao tiếp PLC	Liên hệ
Sửa module truyền thông	Tùy model
Sửa cổng Ethernet/RS232/RS485	Tùy mức độ
Sửa CPU PLC	Tùy tình trạng
Thay module truyền thông	Tùy thiết bị

Mức giá thực tế cần được xác định sau khi kiểm tra thiết bị. Khách hàng nên cung cấp hãng PLC, model PLC, thiết bị ngoại vi đang kết nối, giao thức truyền thông và hình ảnh lỗi để kỹ thuật viên có thể tư vấn nhanh hơn.

PLC không giao tiếp với biến tần có phải PLC bị hỏng không?

Không nhất thiết. Cần kiểm tra cáp, thông số truyền thông, địa chỉ biến tần, module giao tiếp và cấu hình PLC trước khi kết luận CPU bị lỗi.

PLC vẫn RUN nhưng không giao tiếp được thì sao?

PLC RUN chỉ cho biết CPU đang thực hiện chương trình. Phần giao tiếp vẫn có thể gặp lỗi ở cổng truyền thông, module, cấu hình hoặc đường truyền.

Vì sao PLC đang giao tiếp bình thường nhưng máy chạy lại mất kết nối?

Có thể liên quan đến nhiễu điện, sụt áp nguồn, dây truyền thông chập chờn hoặc thiết bị giao tiếp bị ảnh hưởng khi nhiệt độ và tải tăng.

Có sửa được cổng truyền thông PLC không?

Tùy model và mức độ hư hỏng. Nếu lỗi nằm ở linh kiện trên mạch giao tiếp và còn linh kiện phù hợp, có thể kiểm tra và sửa chữa thay vì thay toàn bộ PLC.

Cần cung cấp thông tin gì khi gửi PLC đi sửa?

Nên cung cấp model PLC, model thiết bị ngoại vi, tình trạng lỗi, giao thức truyền thông đang sử dụng và thời điểm lỗi xuất hiện. Nếu có thể, cung cấp thêm hình ảnh báo lỗi hoặc video quá trình máy hoạt động.

Hình ảnh một số PLC chúng tôi đang sửa chữa

Nguyên Nhân PLC Không Giao Tiếp Với Thiết Bị Ngoại Vi

Có khá nhiều nguyên nhân khiến PLC không thể trao đổi dữ liệu với thiết bị bên ngoài. Việc xác định đúng nguyên nhân sẽ giúp tránh thay thế linh kiện không cần thiết.

Cáp truyền thông bị lỗi

Cáp là bộ phận đầu tiên nên kiểm tra khi hệ thống mất giao tiếp.

Dây truyền thông có thể bị:

Đứt ngầm.
Chạm chập.
Lỏng đầu nối.
Oxy hóa chân tiếp xúc.
Đấu sai chân.
Sử dụng sai loại cáp.
Đầu RJ45 bị hỏng.
Cáp bị ảnh hưởng do rung động hoặc nhiệt độ.

Đối với hệ thống RS485, việc đấu sai cực tính đường truyền cũng có thể khiến PLC không giao tiếp được với thiết bị.

Sai thông số truyền thông

Nếu PLC và thiết bị ngoại vi sử dụng các thông số khác nhau, hai thiết bị sẽ không thể trao đổi dữ liệu chính xác.

Với truyền thông nối tiếp, cần kiểm tra các thông số như:

Baud Rate.
Data Bit.
Stop Bit.
Parity.
Địa chỉ Slave.
Chế độ Master/Slave.

Ví dụ, PLC được cài đặt ở tốc độ truyền 9600 bps nhưng thiết bị ngoại vi lại đặt 19200 bps thì kết nối sẽ không hoạt động đúng.

Sai địa chỉ thiết bị

Trong các hệ thống có nhiều thiết bị giao tiếp, mỗi thiết bị thường cần có địa chỉ riêng.

Nếu địa chỉ bị trùng hoặc PLC đang truy vấn sai địa chỉ, thiết bị ngoại vi có thể không phản hồi.

Đây là lỗi thường gặp sau khi thay biến tần, servo hoặc thiết bị truyền thông mới nhưng chưa cấu hình lại địa chỉ.

Cấu hình PLC bị thay đổi

Chương trình PLC hoặc thông số truyền thông có thể bị thay đổi trong quá trình bảo trì.

Một số trường hợp xảy ra sau:

Thay CPU.
Thay module truyền thông.
Nạp lại chương trình.
Khôi phục chương trình cũ.
Chỉnh sửa thông số.
Thay đổi thiết bị ngoại vi.

Khi đó cần kiểm tra lại cấu hình phần cứng và chương trình PLC.

Cổng truyền thông PLC bị lỗi

PLC có thể vẫn RUN bình thường nhưng cổng giao tiếp đã bị hỏng.

Nguyên nhân có thể do:

Quá áp.
Chập đường truyền.
Nhiễu điện.
Đấu sai dây.
Sét lan truyền.
Nguồn cấp bất thường.
Linh kiện giao tiếp bị xuống cấp.

Nếu các thiết bị bên ngoài đều hoạt động tốt nhưng PLC không thể giao tiếp qua một cổng cụ thể, cần kiểm tra phần cứng của cổng truyền thông.

Module truyền thông bị hỏng

Một số dòng PLC sử dụng module truyền thông riêng cho Ethernet, RS232, RS485 hoặc các giao thức công nghiệp khác.

Nếu module gặp lỗi, CPU có thể vẫn hoạt động nhưng toàn bộ thiết bị kết nối thông qua module sẽ mất giao tiếp.

Trường hợp này cần kiểm tra module trước khi kết luận CPU PLC bị hỏng.

Nhiễu điện trong hệ thống

Nhiễu điện là nguyên nhân đáng chú ý đối với những máy sử dụng nhiều biến tần, servo, motor công suất lớn hoặc thiết bị đóng cắt.

Dây truyền thông đi gần dây động lực trong thời gian dài có thể bị ảnh hưởng bởi nhiễu điện từ.

Nếu PLC chỉ mất giao tiếp khi motor, biến tần hoặc servo hoạt động, cần kiểm tra:

Cách bố trí dây.
Dây shield.
Tiếp địa.
Nguồn cấp.
Biến tần.
Servo drive.
Thiết bị đóng cắt công suất lớn.

Hình ảnh một số PLC chúng tôi đang sửa chữa

Dấu Hiệu PLC Không Giao Tiếp Với Thiết Bị Ngoại Vi

Lỗi giao tiếp PLC – thiết bị ngoại vi có thể biểu hiện khác nhau tùy vào loại thiết bị và giao thức được sử dụng. Một số dấu hiệu thường gặp gồm:

PLC không đọc được dữ liệu từ thiết bị ngoại vi.
PLC không gửi được lệnh điều khiển đến thiết bị.
HMI báo lỗi mất kết nối với PLC.
Biến tần không nhận lệnh RUN/STOP hoặc không nhận được giá trị tần số từ PLC.
PLC không đọc được tốc độ, dòng điện hoặc trạng thái của biến tần.
Servo không nhận lệnh điều khiển từ PLC.
Dữ liệu trên HMI bị đứng hoặc không cập nhật.
Module mở rộng không được PLC nhận diện.
Thiết bị ngoại vi liên tục báo lỗi Communication Error.
Kết nối lúc có lúc mất.
PLC chỉ giao tiếp được khi máy dừng nhưng mất kết nối khi máy chạy.
Sau khi tắt mở nguồn, hệ thống kết nối lại nhưng một thời gian sau tiếp tục lỗi.
Đèn báo truyền thông trên PLC hoặc thiết bị ngoại vi không hoạt động như bình thường.

Một trường hợp cần đặc biệt chú ý là PLC vẫn ở trạng thái RUN nhưng thiết bị ngoại vi không phản hồi. Khi đó chưa thể kết luận CPU PLC bị hỏng. Cần kiểm tra toàn bộ đường truyền và cấu hình giao tiếp trước.

Hình ảnh một số PLC chúng tôi đang sửa chữa

Quy Trình Kiểm Tra Và Sửa PLC Không Giao Tiếp Với Thiết Bị Ngoại Vi

Khi tiếp nhận thiết bị, kỹ thuật viên cần kiểm tra theo từng bước để xác định lỗi nằm ở PLC, thiết bị ngoại vi hay đường truyền.

Bước 1: Xác định thiết bị nào bị mất giao tiếp

Trước tiên cần xác định PLC đang mất kết nối với thiết bị nào:

HMI.
Biến tần.
Servo.
Module I/O.
Bộ điều khiển nhiệt độ.
Cảm biến thông minh.
Máy tính.
Thiết bị đo.

Việc xác định đúng thiết bị giúp khoanh vùng giao thức và phần cứng cần kiểm tra.

Bước 2: Kiểm tra nguồn cấp

Đảm bảo PLC và thiết bị ngoại vi đều được cấp đúng điện áp.

Cần kiểm tra cả trong trạng thái máy dừng và khi máy hoạt động. Nếu nguồn bị sụt áp khi tải lớn chạy, lỗi truyền thông có thể xuất hiện theo từng thời điểm.

Bước 3: Kiểm tra dây và đầu nối

Kiểm tra toàn bộ đường truyền.

Với Ethernet cần kiểm tra cáp mạng, đầu RJ45, switch và đèn Link/Act.

Với RS485 hoặc RS232 cần kiểm tra sơ đồ chân, cực tính và tình trạng đầu nối.

Nếu nghi ngờ dây lỗi, có thể thay bằng dây đạt chuẩn để thử nghiệm.

Bước 4: Kiểm tra thông số giao tiếp

Đối chiếu cấu hình giữa PLC và thiết bị ngoại vi.

Đối với Ethernet cần kiểm tra IP, subnet và các thông số mạng liên quan.

Đối với RS485 cần kiểm tra baud rate, parity, stop bit và địa chỉ thiết bị.

Bước 5: Kiểm tra module và cổng truyền thông

Nếu phần dây và cấu hình đều chính xác nhưng PLC vẫn không giao tiếp, cần kiểm tra cổng truyền thông hoặc module giao tiếp.

Kỹ thuật viên có thể sử dụng thiết bị đo và phương pháp kiểm tra phù hợp để xác định module còn hoạt động hay không.

Bước 6: Kiểm tra CPU PLC

Chỉ sau khi đã loại trừ các nguyên nhân bên ngoài mới nên kiểm tra sâu đến CPU.

Nếu CPU có lỗi phần cứng liên quan đến giao tiếp, có thể cân nhắc sửa chữa bo mạch nếu thiết bị còn khả năng phục hồi.

Hình ảnh một số PLC chúng tôi đang sửa chữa
