Cách kiểm tra biến tần khi không tải chạy bình thường nhưng có tải báo lỗi
Để xác định chính xác nguyên nhân, Trần Gia Automation có thể thực hiện kiểm tra theo từng bước.
Kiểm tra mã lỗi
Đầu tiên cần ghi nhận chính xác mã lỗi xuất hiện khi biến tần có tải.
Không nên chỉ dựa vào mô tả như “biến tần bị ngắt” hoặc “motor không chạy”.
Mỗi mã lỗi sẽ định hướng một nhóm nguyên nhân khác nhau.
Ví dụ:
OC – Overcurrent: tập trung kiểm tra dòng điện, motor, tải, tăng tốc và mạch công suất.
OL – Overload: kiểm tra tải, công suất motor và thông số bảo vệ.
OV – Overvoltage: kiểm tra điện áp DC bus, thời gian giảm tốc và năng lượng hồi.
OH – Overheat: kiểm tra nhiệt độ, quạt làm mát và điều kiện thông gió.
Đo dòng điện khi có tải
Đây là bước rất quan trọng.
Có thể theo dõi dòng điện của motor ở các mức tải khác nhau:
- Không tải.
- Tải nhẹ.
- Tải trung bình.
- Tải cao.
Nếu dòng tăng bất thường ngay khi tải xuất hiện, cần kiểm tra motor và cơ cấu tải.
Nếu dòng điện vượt mức định mức của motor, không nên tiếp tục ép thiết bị chạy vì có thể gây nóng motor và biến tần.
Kiểm tra điện áp đầu vào
Điện áp cần được kiểm tra khi biến tần đang chịu tải.
Một hệ thống có thể có điện áp bình thường khi không tải nhưng bị sụt áp khi tải tăng.
Do đó, chỉ đo điện áp lúc hệ thống chưa hoạt động chưa đủ để kết luận nguồn điện ổn định.
Kiểm tra động cơ
Motor cần được kiểm tra về:
- Công suất.
- Dòng định mức.
- Điện áp.
- Cách điện.
- Điện trở cuộn dây.
- Vòng bi.
- Nhiệt độ.
- Tình trạng cơ khí.
Nếu motor bị kẹt hoặc xuống cấp, biến tần sẽ phải làm việc với dòng lớn hơn để tạo mô-men.
Kiểm tra tải cơ khí
Cần kiểm tra trực tiếp phần máy mà motor đang kéo.
Nếu motor chạy bình thường khi tháo tải nhưng lỗi khi kết nối với máy, khả năng cao cần kiểm tra cơ cấu truyền động.
Đây là bước thường bị bỏ qua khi người dùng cho rằng biến tần là nguyên nhân duy nhất.
Kiểm tra tham số biến tần
Các thông số cần được đối chiếu gồm:
- Công suất motor.
- Dòng motor.
- Điện áp motor.
- Tần số.
- Chế độ điều khiển.
- Thời gian tăng tốc.
- Thời gian giảm tốc.
- Giới hạn dòng.
- Thông số bảo vệ quá tải.
- Thông số điều khiển mô-men.
Cài đặt phải phù hợp với đúng motor và đặc tính tải thực tế.
Nguyên nhân khiến biến tần có tải lại báo lỗi
Có nhiều nguyên nhân dẫn đến hiện tượng này. Trong quá trình sửa chữa, cần kiểm tra cả biến tần và hệ thống motor – tải.
Động cơ bị quá tải
Đây là nguyên nhân cần kiểm tra đầu tiên.
Khi motor phải kéo tải lớn hơn công suất thiết kế, dòng điện tăng cao. Nếu dòng vượt ngưỡng cho phép trong một khoảng thời gian nhất định, biến tần có thể phát hiện tình trạng quá tải và ngắt bảo vệ.
Nguyên nhân khiến motor quá tải có thể do:
- Tải cơ khí tăng.
- Băng tải bị kẹt.
- Vòng bi bị bó.
- Trục máy bị nặng.
- Cơ cấu truyền động bị ma sát lớn.
- Tải thực tế vượt thiết kế.
- Motor không đủ công suất.
Trong trường hợp này, sửa biến tần nhưng không xử lý phần cơ khí thì lỗi vẫn có thể quay trở lại.
Motor bị chạm chập hoặc suy giảm cách điện
Động cơ có thể hoạt động khi tải nhẹ nhưng khi dòng điện tăng do tải, hiện tượng bất thường mới xuất hiện rõ ràng.
Cần kiểm tra:
- Điện trở giữa các pha.
- Cách điện cuộn dây.
- Dây dẫn từ biến tần đến motor.
- Đầu nối motor.
- Tình trạng hộp cực.
- Dấu hiệu ẩm hoặc cháy cuộn dây.
Motor có vấn đề về cách điện hoặc cuộn dây không cân bằng có thể khiến biến tần báo lỗi khi tải tăng.
Sai thông số động cơ
Biến tần cần được cài đặt các thông số phù hợp với motor.
Một số thông số quan trọng gồm:
- Điện áp định mức.
- Dòng điện định mức.
- Công suất motor.
- Tần số định mức.
- Tốc độ định mức.
- Cosφ hoặc thông số tương ứng tùy dòng biến tần.
- Chế độ điều khiển.
Nếu thông số motor được cài đặt sai, thuật toán điều khiển có thể không hoạt động chính xác khi tải tăng.
Thời gian tăng tốc quá ngắn
Khi motor đang mang tải mà thời gian tăng tốc được cài đặt quá ngắn, biến tần phải cung cấp dòng điện lớn để đưa motor lên tốc độ yêu cầu trong thời gian ngắn.
Điều này có thể khiến biến tần báo quá dòng hoặc quá tải.
Trong trường hợp đó, cần kiểm tra lại thông số acceleration và điều chỉnh phù hợp với đặc tính của tải.
Tải cơ khí bị kẹt
Một hệ thống có thể chạy không tải nhưng ngay khi có tải thì cơ cấu truyền động bị kẹt.
Ví dụ:
- Băng tải bị lệch.
- Hộp số có vấn đề.
- Vòng bi bị khô hoặc hỏng.
- Bơm bị kẹt.
- Quạt có lực cản lớn.
- Trục truyền động bị bó.
Khi tải tăng, motor phải tạo mô-men lớn hơn, khiến dòng điện tăng và biến tần kích hoạt bảo vệ.
Nguồn điện không ổn định
Nguồn cấp cũng cần được kiểm tra.
Khi tải tăng, nếu nguồn điện bị sụt áp đáng kể, biến tần có thể phát hiện điện áp không đủ và báo lỗi.
Đặc biệt với hệ thống công suất lớn, cần kiểm tra:
- Điện áp đầu vào.
- Độ cân bằng giữa các pha.
- Điểm tiếp xúc.
- CB.
- Contactor.
- Dây nguồn.
- Đầu cos.
Câu hỏi thường gặp
Vì sao biến tần không tải chạy bình thường nhưng có tải lại báo lỗi?
Nguyên nhân có thể do quá tải, quá dòng, motor gặp vấn đề, tải cơ khí bị kẹt, nguồn điện sụt áp hoặc tham số biến tần chưa phù hợp. Cần dựa vào mã lỗi để xác định hướng kiểm tra.
Biến tần báo quá dòng khi có tải phải làm gì?
Nên kiểm tra dòng motor, tải cơ khí, dây motor, cách điện, thông số motor và thời gian tăng tốc. Nếu các yếu tố bên ngoài bình thường, cần kiểm tra mạch công suất và mạch đo dòng của biến tần.
Có phải motor yếu mới khiến biến tần báo lỗi không?
Không nhất thiết. Motor có thể vẫn quay nhưng không đủ khả năng kéo tải, hoặc tải cơ khí đang có vấn đề khiến motor phải làm việc với dòng điện cao.
Vì sao chạy không tải rất lâu không lỗi nhưng có tải lại lỗi ngay?
Trường hợp này thường liên quan đến khả năng đáp ứng khi dòng điện tăng. Cần kiểm tra tải, motor, nguồn điện và các thông số điều khiển. Nếu các yếu tố này bình thường, mới xem xét đến phần cứng biến tần.
Sửa biến tần có tải báo lỗi mất bao lâu?
Thời gian phụ thuộc vào mã lỗi và nguyên nhân. Nếu chỉ cần điều chỉnh tham số hoặc xử lý kết nối, thời gian có thể nhanh. Nếu phải sửa bo công suất hoặc mạch điều khiển, cần thêm thời gian kiểm tra và chạy thử có tải.
Trần Gia Automation có nhận sửa biến tần báo lỗi khi có tải không?
Trần Gia Automation tiếp nhận kiểm tra và sửa chữa các trường hợp biến tần chạy không tải bình thường nhưng khi có tải lại báo lỗi. Kỹ thuật viên sẽ kiểm tra mã lỗi, nguồn điện, motor, tải và biến tần để xác định nguyên nhân trước khi đưa ra phương án xử lý.
Trần Gia Automation sửa biến tần chạy không tải bình thường nhưng có tải báo lỗi
Khi đã kiểm tra nguồn, motor, tải và tham số nhưng lỗi vẫn xuất hiện, cần kiểm tra sâu hơn vào bên trong biến tần.
Trần Gia Automation có thể thực hiện quá trình kiểm tra theo hướng xác định lỗi từ hệ thống bên ngoài đến bo mạch bên trong.
Kiểm tra phần công suất
Nếu biến tần báo lỗi khi dòng tải tăng, cần kiểm tra các linh kiện công suất và mạch liên quan.
Một số khu vực có thể cần kiểm tra:
- IGBT.
- Diode công suất.
- Mạch driver.
- Mạch DC bus.
- Cảm biến dòng.
- Mạch bảo vệ.
- Tụ DC bus.
Nếu cảm biến dòng hoạt động không chính xác, biến tần có thể nhận biết sai giá trị dòng điện và kích hoạt bảo vệ.
Kiểm tra mạch đo dòng
Mạch đo dòng giúp biến tần theo dõi dòng điện của motor.
Nếu tín hiệu phản hồi bị sai, biến tần có thể báo lỗi dù dòng điện thực tế chưa vượt mức cho phép.
Ngược lại, nếu mạch đo dòng phản hồi không ổn định, biến tần cũng có thể hoạt động bình thường khi tải thấp nhưng phát sinh lỗi khi tải tăng.
Kiểm tra tụ DC bus
Tụ DC bus có nhiệm vụ ổn định nguồn DC bên trong biến tần.
Sau thời gian dài sử dụng, tụ có thể suy giảm chất lượng. Khi tải tăng, khả năng đáp ứng của mạch DC bus không còn tốt và có thể dẫn đến các hiện tượng bất thường.
Tuy nhiên, cần đo kiểm thực tế trước khi kết luận tụ bị hỏng.
Kiểm tra hệ thống làm mát
Nếu lỗi xuất hiện sau một thời gian chạy tải, cần chú ý đến nhiệt độ.
Các yếu tố cần kiểm tra:
- Quạt làm mát.
- Khe thông gió.
- Keo tản nhiệt.
- Heatsink.
- Nhiệt độ môi trường.
- Bụi bẩn bên trong.
Một biến tần có thể chạy không tải bình thường nhưng khi có tải và nhiệt độ tăng thì phát sinh lỗi quá nhiệt.
Video sửa biến tần thực tế tại Trần Gia Automation
Vì Sao nên chọn Trần Gia Automation khắc phục tình trạng Biến Tần Chạy Không Tải Nhưng Có Tải Báo Lỗi
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa biến tần tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…
Chi phí sửa biến tần có tải báo lỗi
Chi phí sửa biến tần có tải báo lỗi phụ thuộc vào nguyên nhân và mức độ hư hỏng thực tế. Không phải trường hợp nào cũng cần sửa phần cứng biến tần, vì lỗi có thể xuất phát từ motor, tải cơ khí, nguồn điện hoặc thông số cài đặt.
Một số trường hợp thường gặp:
- Lỗi cài đặt, thông số motor: kiểm tra và cài đặt lại phù hợp.
- Quá tải, quá dòng: cần kiểm tra motor, tải cơ khí và thông số bảo vệ.
- Nguồn điện không ổn định: kiểm tra điện áp, dây nguồn và các đầu nối.
- Lỗi cảm biến dòng, mạch điều khiển: cần kiểm tra bo mạch.
- Lỗi IGBT, mạch công suất: cần kiểm tra và sửa chữa linh kiện công suất.
- Lỗi tụ DC Bus hoặc hệ thống làm mát: cần đánh giá tình trạng linh kiện trước khi xử lý.
Trần Gia Automation nên kiểm tra trực tiếp biến tần và tình trạng lỗi trước khi báo giá, từ đó đưa ra phương án sửa chữa phù hợp, hạn chế phát sinh chi phí không cần thiết.
Lưu ý: Khách hàng nên cung cấp model, công suất, mã lỗi và thời điểm biến tần báo lỗi để kỹ thuật viên dễ xác định nguyên nhân hơn.

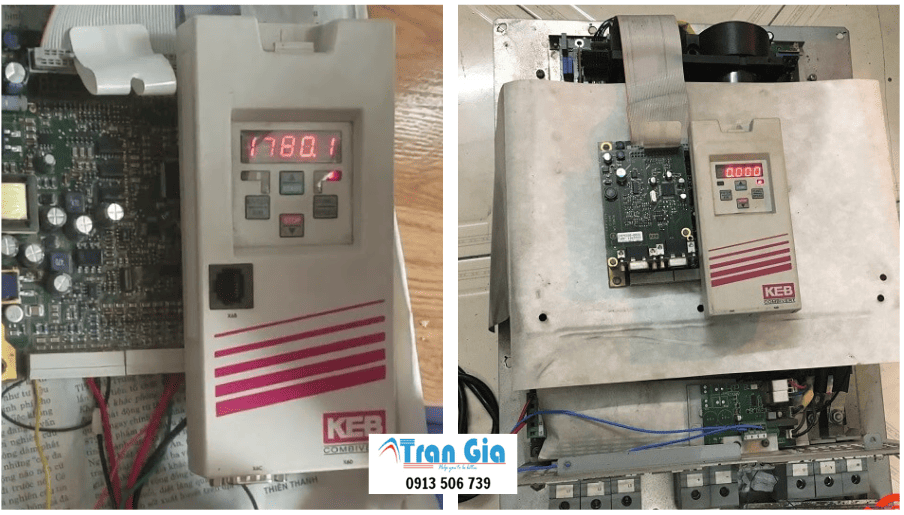

Hình ảnh biến tần đang được chúng tôi sửa chữa
