Biến tần không nhận tín hiệu điều khiển là gì?
Biến tần không nhận tín hiệu điều khiển là tình trạng thiết bị vẫn có nguồn, màn hình có thể hoạt động bình thường nhưng không phản hồi đúng với tín hiệu điều khiển được đưa từ PLC, nút nhấn, công tắc, cảm biến hoặc thiết bị điều khiển bên ngoài.
Thông thường, biến tần có thể nhận nhiều dạng tín hiệu khác nhau như:
- Tín hiệu RUN/STOP.
- Tín hiệu thuận/nghịch.
- Tín hiệu analog 0–10V.
- Tín hiệu analog 4–20mA.
- Tín hiệu từ PLC.
- Tín hiệu điều khiển thông qua truyền thông.
- Tín hiệu từ terminal bên ngoài.
- Lệnh điều khiển trực tiếp trên keypad.
Một trường hợp khá phổ biến là biến tần không chạy bằng tín hiệu bên ngoài nhưng vẫn chạy được bằng bàn phím. Khi đó, chưa thể kết luận ngay rằng biến tần bị hỏng phần cứng. Nguyên nhân có thể nằm ở cài đặt nguồn lệnh RUN, nguồn đặt tần số hoặc đấu nối tín hiệu.
Ngược lại, nếu đã kiểm tra đúng cấu hình, tín hiệu đầu vào thực tế có mặt nhưng biến tần vẫn không nhận, cần xem xét đến phần cứng như:
- Mạch ngõ vào điều khiển.
- Mạch cách ly tín hiệu.
- Optocoupler.
- Relay hoặc transistor đầu vào.
- Mạch xử lý tín hiệu.
- Bo điều khiển.
- Nguồn cấp cho mạch điều khiển.
Do đó, việc sửa chữa cần dựa trên quá trình đo kiểm thực tế thay vì chỉ dựa vào hiện tượng bên ngoài.
Trần Gia Automation sửa biến tần không nhận tín hiệu điều khiển
Khi biến tần không nhận lệnh điều khiển, việc sửa chữa đúng cách không chỉ là thay một linh kiện mà cần xác định tín hiệu bị mất ở vị trí nào.
Tại Trần Gia Automation, quá trình tiếp nhận biến tần có thể được thực hiện theo các bước:
Tiếp nhận thiết bị → kiểm tra ngoại quan → xác nhận hiện tượng lỗi → kiểm tra nguồn → kiểm tra tín hiệu điều khiển → kiểm tra tham số → kiểm tra bo mạch → sửa chữa → chạy thử → bàn giao.
Kiểm tra ngoại quan
Kỹ thuật viên kiểm tra:
- Tình trạng vỏ máy.
- Terminal.
- Jack kết nối.
- Bo mạch.
- Dấu hiệu cháy nổ.
- Dấu hiệu ẩm nước.
- Bụi bẩn.
- Oxy hóa.
- Linh kiện bất thường.
Kiểm tra trên thiết bị thực tế
Sau khi xác nhận hiện tượng, biến tần được đưa vào kiểm tra với điều kiện phù hợp để mô phỏng tình trạng vận hành.
Mục tiêu là xác định biến tần có nhận:
- Lệnh RUN.
- Lệnh STOP.
- Lệnh thuận/nghịch.
- Tín hiệu analog.
- Tín hiệu điều khiển từ terminal.
hay không.
Xác định nguyên nhân
Nếu lỗi nằm ở cài đặt, kỹ thuật viên sẽ kiểm tra và điều chỉnh lại tham số phù hợp.
Nếu lỗi nằm ở dây dẫn hoặc terminal, cần xử lý phần kết nối.
Nếu lỗi nằm trên bo mạch, cần xác định chính xác khu vực hư hỏng trước khi sửa.
Chạy thử sau sửa chữa
Một thiết bị được xem là hoàn tất sửa chữa khi không chỉ hết hiện tượng lỗi mà còn phải được kiểm tra lại khả năng vận hành.
Biến tần có thể được kiểm tra các trạng thái:
- Nhận lệnh RUN.
- Nhận lệnh STOP.
- Nhận tín hiệu tốc độ.
- Thay đổi tần số.
- Điều khiển động cơ.
- Hoạt động ổn định trong thời gian chạy thử.
Việc chạy thử giúp hạn chế tình trạng thiết bị vừa sửa xong nhưng khi đưa trở lại dây chuyền lại phát sinh lỗi.
Nguyên nhân khiến biến tần không nhận tín hiệu điều khiển
Có nhiều nguyên nhân khiến biến tần không nhận lệnh. Trong thực tế sửa chữa, kỹ thuật viên cần phân biệt giữa lỗi cài đặt, lỗi đấu nối và lỗi phần cứng.
Sai nguồn điều khiển RUN
Nhiều dòng biến tần cho phép lựa chọn nguồn phát lệnh RUN từ keypad hoặc terminal bên ngoài. Nếu biến tần đang được cài đặt chạy bằng keypad nhưng hệ thống lại gửi lệnh từ PLC thông qua terminal thì lệnh bên ngoài có thể không được tiếp nhận.
Đây là nguyên nhân tương đối phổ biến và cần được kiểm tra trước khi tháo máy.
Sai nguồn đặt tần số
Biến tần có thể nhận lệnh RUN nhưng không nhận giá trị tần số từ bên ngoài. Ví dụ PLC đã gửi lệnh chạy nhưng tần số vẫn ở mức 0 Hz.
Nguyên nhân có thể liên quan đến việc cài đặt nguồn tham chiếu tần số chưa đúng, chẳng hạn:
- Đang lấy tần số từ keypad.
- Đang lấy tần số từ analog nhưng hệ thống chưa cấp tín hiệu.
- Sai kênh analog.
- Sai chế độ điều khiển.
Đấu sai chân tín hiệu
Các chân điều khiển trên biến tần có thể khác nhau tùy thương hiệu và model. Nếu đấu nhầm chân COM, DI, +24V, AI, GND hoặc chân analog, biến tần có thể không phản hồi.
Đặc biệt, khi thay thế một biến tần bằng model khác, không nên mặc định sơ đồ terminal của thiết bị mới giống thiết bị cũ.
Đứt dây hoặc tiếp điểm điều khiển
Tín hiệu từ PLC đến biến tần có thể bị gián đoạn do:
- Đứt dây.
- Lỏng terminal.
- Oxy hóa đầu cos.
- Hỏng relay trung gian.
- Tiếp điểm không đóng.
- Sai chân đấu nối.
- Nhiễu tín hiệu.
Trong trường hợp này, bản thân biến tần có thể hoàn toàn bình thường nhưng không nhận được tín hiệu thực tế.
Hỏng mạch ngõ vào điều khiển
Nếu PLC và hệ thống dây dẫn đều hoạt động tốt nhưng biến tần vẫn không nhận tín hiệu, cần kiểm tra phần cứng bên trong.
Một số linh kiện có thể gặp sự cố như:
- Optocoupler.
- Điện trở hạn dòng.
- Diode bảo vệ.
- Transistor.
- IC giao tiếp.
- Mạch cách ly.
- Nguồn cấp cho bo điều khiển.
Khi đó cần thực hiện đo kiểm trực tiếp trên bo mạch để xác định vị trí lỗi.
Chi phí sửa biến tần không nhận tín hiệu điều khiển và lưu ý khi gửi sửa
Chi phí sửa biến tần không nhận tín hiệu điều khiển không có một mức cố định cho mọi trường hợp. Mức giá phụ thuộc vào nguyên nhân, model, công suất và mức độ hư hỏng thực tế.
Một số trường hợp chỉ cần xử lý:
- Sai tham số.
- Sai cấu hình điều khiển.
- Lỗi đấu nối.
- Terminal lỏng.
- Tín hiệu điều khiển bên ngoài.
thì chi phí có thể thấp hơn so với trường hợp phải sửa bo mạch.
Nếu lỗi liên quan đến mạch điều khiển, mạch analog hoặc linh kiện trên bo, kỹ thuật viên cần kiểm tra cụ thể trước khi báo giá.
Khách hàng nên cung cấp gì?
Để việc kiểm tra nhanh và chính xác hơn, khách hàng nên cung cấp:
- Thương hiệu biến tần.
- Model.
- Công suất.
- Hiện tượng lỗi.
- Hình ảnh tem máy.
- Mã lỗi nếu có.
- Cách biến tần đang nhận lệnh.
- Tín hiệu điều khiển đang sử dụng.
- Sơ đồ đấu nối nếu có.
Đặc biệt, nếu biến tần chạy được bằng bàn phím nhưng không chạy bằng PLC, khách hàng nên cung cấp thông tin này ngay từ đầu. Đây là dữ liệu quan trọng giúp kỹ thuật viên định hướng kiểm tra phần điều khiển nhanh hơn.
Có nên tự thay bo hoặc reset biến tần?
Không nên tự ý thay bo mạch hoặc reset toàn bộ tham số khi chưa lưu lại cấu hình cũ.
Việc reset có thể làm mất các thông số đang phục vụ cho dây chuyền, khiến biến tần phát sinh thêm lỗi hoặc không thể vận hành đúng sau khi khôi phục.
Tốt nhất nên lưu lại tham số trước khi thay đổi và kiểm tra từng nhóm cài đặt liên quan đến nguồn lệnh RUN, nguồn tần số và terminal điều khiển.
Khi nào nên sửa biến tần?
Nếu đã kiểm tra PLC, dây tín hiệu và tham số nhưng biến tần vẫn không nhận tín hiệu, đặc biệt khi nghi ngờ lỗi bo điều khiển, nên đưa thiết bị đến đơn vị có khả năng kiểm tra sửa chữa biến tần.
Video sửa biến tần thực tế tại Trần Gia Automation
Quy trình kiểm tra và sửa biến tần không nhận tín hiệu điều khiển
Để tránh sửa sai nguyên nhân, Trần Gia Automation có thể thực hiện kiểm tra theo từng bước, từ những yếu tố bên ngoài đến phần mạch bên trong.
Bước 1: Kiểm tra tình trạng hoạt động của biến tần
Trước tiên cần xác định biến tần có lên nguồn hay không, màn hình có hiển thị bình thường không và có xuất hiện alarm hay warning không.
Nếu biến tần hoàn toàn không lên nguồn, đây là một hướng sửa chữa khác. Còn nếu biến tần lên nguồn nhưng không nhận tín hiệu điều khiển, cần tiếp tục kiểm tra hệ thống lệnh.
Bước 2: Kiểm tra tín hiệu từ PLC hoặc thiết bị điều khiển
Không nên mặc định rằng PLC đã phát lệnh thì tín hiệu chắc chắn đã đến biến tần.
Kỹ thuật viên cần kiểm tra thực tế:
- PLC có xuất tín hiệu hay không.
- Relay trung gian có đóng không.
- Điện áp điều khiển có đủ không.
- Tín hiệu có đến đúng terminal biến tần không.
- Chân COM có đúng không.
Việc đo trực tiếp giúp phân biệt lỗi nằm ở hệ thống điều khiển hay nằm trên biến tần.
Bước 3: Kiểm tra các terminal điều khiển
Các chân điều khiển cần được đối chiếu với sơ đồ của đúng model biến tần.
Có thể kiểm tra:
- Chân RUN.
- Chân STOP.
- Chân FWD/REV.
- Chân COM.
- Nguồn 24VDC.
- Chân analog input.
- Chân analog common.
- Các ngõ vào số khác.
Nếu terminal bị lỏng hoặc cháy xém, cần xử lý trước khi đánh giá sâu hơn.
Bước 4: Kiểm tra tham số
Đây là bước rất quan trọng.
Kỹ thuật viên cần kiểm tra các tham số liên quan đến:
- Nguồn lệnh RUN.
- Nguồn đặt tần số.
- Chức năng từng chân DI.
- Chế độ điều khiển thuận/nghịch.
- Thang đo analog.
- Tần số tối thiểu/tối đa.
- Điều kiện cho phép chạy.
- Chức năng interlock.
- Chế độ Local/Remote.
Trong nhiều trường hợp, biến tần không bị hỏng mà chỉ đang được cấu hình sai.
Bước 5: Kiểm tra tín hiệu analog
Nếu hệ thống điều khiển tốc độ bằng 0–10V hoặc 4–20mA, cần đo tín hiệu thực tế tại terminal biến tần.
Ví dụ, PLC đã xuất tín hiệu nhưng tại chân AI của biến tần không có điện áp hoặc dòng điện tương ứng thì cần quay lại kiểm tra dây dẫn và module analog.
Nếu tín hiệu đã đến đúng terminal nhưng biến tần không phản hồi, có thể cần kiểm tra mạch analog input.
Bước 6: Kiểm tra bo mạch khi nghi ngờ lỗi phần cứng
Nếu tín hiệu đầu vào đầy đủ, tham số chính xác nhưng biến tần vẫn không nhận lệnh, kỹ thuật viên có thể tiến hành kiểm tra bo điều khiển.
Các khu vực cần chú ý gồm:
- Nguồn cấp bo điều khiển.
- Mạch nhận tín hiệu DI.
- Mạch analog.
- Mạch cách ly.
- Linh kiện bảo vệ đầu vào.
- IC xử lý.
- Đường mạch PCB.
- Các đầu nối giữa bo điều khiển và bo công suất.
Sau khi xác định linh kiện hoặc khu vực lỗi, mới đưa ra phương án sửa chữa phù hợp.
Vì Sao nên chọn Trần Gia Automation Sửa Biến Tần Không Nhận Tín Hiệu Điều Khiển
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa biến tần tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

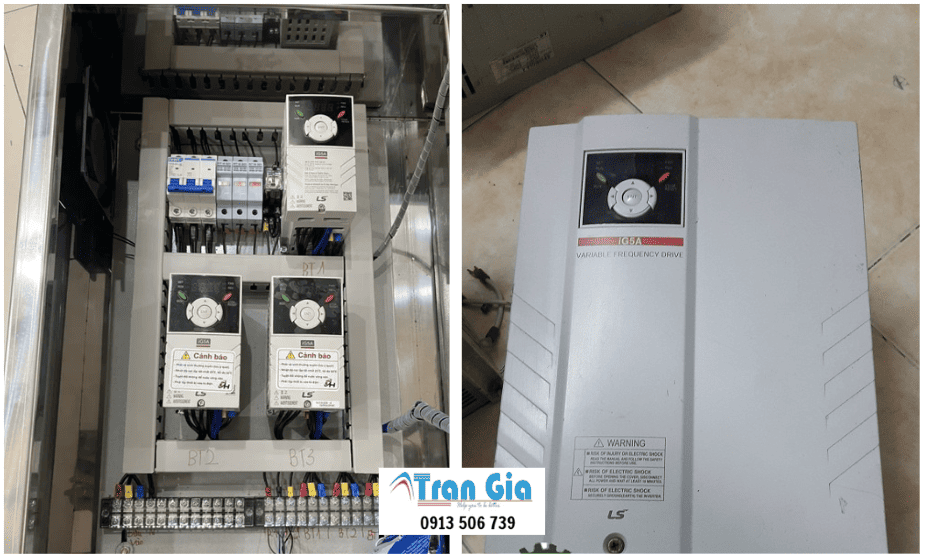

Hình ảnh biến tần đang được chúng tôi sửa chữa
