Sửa Chữa Biến Tần Không Thay Đổi Tần Số

Hotline: 0913.506.739  -  Sửa Chữa Biến Tần Không Thay Đổi Tần Số

Trần Gia Automation sửa biến tần không chỉnh được tần số

Khi đã xác định lỗi không đơn thuần do dây dẫn hoặc tham số, thiết bị cần được kiểm tra chuyên sâu.

Tại Trần Gia Automation, quy trình sửa chữa có thể tập trung vào việc xác định chính xác đường đi của tín hiệu điều khiển.

Kiểm tra ngoại quan

Trước khi kiểm tra bo mạch, kỹ thuật viên sẽ kiểm tra:

• Vỏ biến tần.
• Terminal.
• Jack kết nối.
• Bo điều khiển.
• Dấu hiệu cháy nổ.
• Dấu hiệu ẩm nước.
• Tụ điện.
• Linh kiện có biểu hiện bất thường.

Điều này giúp phát hiện nhanh những dấu hiệu có thể liên quan đến lỗi điều khiển.

Kiểm tra nguồn cấp cho bo điều khiển

Bo điều khiển cần nguồn cấp ổn định để xử lý tín hiệu.

Nếu nguồn phụ bị lỗi hoặc điện áp không đúng, các chức năng nhận và xử lý tín hiệu có thể hoạt động bất thường.

Kiểm tra mạch analog

Đối với biến tần sử dụng tín hiệu 0–10V hoặc 4–20mA, mạch analog là khu vực cần chú ý.

Kỹ thuật viên có thể kiểm tra từ đầu vào tín hiệu đến các tầng xử lý để xác định tín hiệu có được tiếp nhận và chuyển đổi chính xác hay không.

Nếu tín hiệu có ở terminal nhưng không được xử lý, có thể cần kiểm tra linh kiện trên mạch analog.

Kiểm tra mạch điều khiển

Trong trường hợp lỗi phức tạp, cần kiểm tra đường truyền tín hiệu giữa:

Terminal → mạch nhận tín hiệu → mạch xử lý → CPU → lệnh điều khiển biến tần.

Một linh kiện nhỏ trên bo điều khiển bị lỗi cũng có thể khiến chức năng điều chỉnh tần số không hoạt động.

Chạy thử sau sửa chữa

Sau khi sửa, biến tần không nên được bàn giao ngay mà cần kiểm tra lại khả năng hoạt động.

Có thể thực hiện các bài kiểm tra như:

• Chạy ở tần số thấp.
• Tăng tần số.
• Giảm tần số.
• Kiểm tra tín hiệu analog.
• Kiểm tra lệnh RUN/STOP.
• Kiểm tra khả năng đáp ứng của động cơ.
• Theo dõi biến tần trong quá trình chạy thử.

Mục tiêu là đảm bảo thiết bị không chỉ hết lỗi tại thời điểm kiểm tra mà còn có khả năng hoạt động ổn định khi đưa trở lại hệ thống.

Chi phí sửa biến tần không chỉnh được tần số và lưu ý khi sửa chữa

Chi phí sửa biến tần không chỉnh được tần số phụ thuộc vào nguyên nhân thực tế.

Nếu lỗi do:

• Sai tham số.
• Sai nguồn tham chiếu.
• Dây tín hiệu.
• Terminal.
• Biến trở ngoài.

thì việc xử lý thường đơn giản hơn so với trường hợp hỏng bo điều khiển.

Nếu biến tần bị lỗi mạch analog, mạch điều khiển hoặc linh kiện điện tử bên trong, kỹ thuật viên cần kiểm tra cụ thể mới có thể xác định phương án và chi phí sửa chữa.

Không nên reset biến tần tùy tiện

Một số người dùng lựa chọn reset biến tần về mặc định khi gặp lỗi không chỉnh được tần số. Tuy nhiên, việc này có thể làm mất toàn bộ thông số đã cài đặt cho máy.

Sau khi reset, biến tần có thể tiếp tục không chạy hoặc chạy sai vì:

• Mất cấu hình động cơ.
• Mất nguồn lệnh.
• Mất nguồn tham chiếu tần số.
• Sai thông số analog.
• Sai thời gian tăng giảm tốc.
• Sai chức năng terminal.

Nếu cần reset, nên lưu lại toàn bộ tham số trước đó.

Nên cung cấp thông tin gì khi gửi biến tần đi sửa?

Để Trần Gia Automation dễ dàng xác định nguyên nhân, khách hàng nên cung cấp:

• Thương hiệu.
• Model biến tần.
• Công suất.
• Hiện tượng lỗi.
• Mã lỗi nếu có.
• Cách điều khiển hiện tại.
• Tín hiệu đang sử dụng: 0–10V, 4–20mA, PLC, keypad…
• Hình ảnh tem thông số.
• Hình ảnh terminal nếu có thể.

Đặc biệt, cần mô tả rõ biến tần không chỉnh được tần số bằng keypad hay chỉ không chỉnh được từ tín hiệu bên ngoài. Hai trường hợp này có hướng kiểm tra khác nhau.

Khi nào nên mang biến tần đi sửa?

Nếu đã kiểm tra nguồn điều khiển, tín hiệu analog, dây dẫn và tham số nhưng biến tần vẫn không thay đổi tần số, nên đưa thiết bị đến đơn vị có chuyên môn để kiểm tra.

Không nên tự ý can thiệp sâu vào bo mạch nếu không có thiết bị đo và kiến thức về điện tử công suất. Việc sửa không đúng kỹ thuật có thể khiến lỗi ban đầu trở nên nghiêm trọng hơn.

Nguyên nhân khiến biến tần không chỉnh được tần số

Có khá nhiều nguyên nhân khiến biến tần không tăng hoặc giảm tần số. Việc xác định nguyên nhân cần dựa vào cách điều khiển thực tế của từng hệ thống.

Sai nguồn đặt tần số

Đây là một trong những nguyên nhân thường gặp.

Biến tần thường cho phép lựa chọn nguồn tham chiếu tần số như keypad, terminal, analog hoặc truyền thông. Nếu hệ thống đang sử dụng tín hiệu analog nhưng biến tần lại được cài đặt nhận tần số từ keypad thì tín hiệu bên ngoài sẽ không có tác dụng.

Ví dụ:

PLC → xuất tín hiệu 0–10V → biến tần

Nhưng tham số biến tần lại đang cài đặt nguồn tần số từ bàn phím.

Khi đó, dù PLC thay đổi tín hiệu analog, tần số trên biến tần vẫn có thể không thay đổi.

Tín hiệu analog không chính xác

Nếu sử dụng 0–10V hoặc 4–20mA, cần kiểm tra tín hiệu thực tế.

Có thể xảy ra các trường hợp:

• Không có tín hiệu analog.
• Tín hiệu thấp hơn mức yêu cầu.
• Tín hiệu không thay đổi.
• Sai cực tính.
• Sai chân AI/COM.
• Dây tín hiệu bị đứt.
• Module analog PLC gặp sự cố.

Ví dụ, PLC được lập trình để thay đổi tốc độ từ 20 Hz lên 40 Hz nhưng tín hiệu analog thực tế luôn giữ nguyên ở một mức. Khi đó, biến tần không có dữ liệu mới để thay đổi tần số.

Sai cài đặt giới hạn tần số

Một số biến tần có các tham số giới hạn:

• Tần số tối đa.
• Tần số tối thiểu.
• Giới hạn tần số trên.
• Giới hạn tần số dưới.

Nếu giới hạn được cài đặt không phù hợp, người vận hành có thể không thể đưa tần số vượt qua một giá trị nhất định.

Ví dụ, biến tần được yêu cầu chạy đến 50 Hz nhưng giới hạn tần số tối đa chỉ được đặt ở 30 Hz. Khi đó, lệnh tăng tần số vẫn được phát nhưng tần số thực tế không thể vượt quá mức giới hạn.

Sai chức năng chân điều khiển

Một số terminal trên biến tần có thể được lập trình nhiều chức năng khác nhau.

Nếu chân điều khiển được gán sai chức năng, tín hiệu tăng/giảm tần số có thể không được xử lý như mong muốn.

Lỗi biến trở ngoài

Đối với hệ thống sử dụng biến trở để chỉnh tốc độ, biến trở bị hỏng cũng có thể khiến tần số đứng yên.

Biểu hiện có thể là:

• Xoay biến trở nhưng tần số không thay đổi.
• Tần số thay đổi không ổn định.
• Tần số nhảy bất thường.
• Tần số chỉ thay đổi trong một khoảng rất nhỏ.

Lỗi bo điều khiển

Nếu đã xác nhận nguồn tín hiệu, dây dẫn và tham số đều chính xác nhưng biến tần vẫn không thay đổi tần số, cần xem xét đến phần cứng.

Các khu vực có thể liên quan gồm:

• Mạch analog input.
• Mạch xử lý tín hiệu.
• Optocoupler.
• IC giao tiếp.
• Nguồn cấp bo điều khiển.
• Vi điều khiển hoặc CPU.
• Đường mạch PCB.

Đây là trường hợp cần kiểm tra trực tiếp bằng thiết bị đo và kinh nghiệm sửa chữa biến tần.

Cách kiểm tra khi biến tần không tăng giảm tần số

Để sửa đúng lỗi, kỹ thuật viên cần kiểm tra theo trình tự thay vì thay linh kiện ngay từ đầu.

Kiểm tra tần số bằng keypad

Đầu tiên, thử điều chỉnh tần số trực tiếp trên bàn phím biến tần.

Nếu tần số thay đổi bình thường bằng keypad, có thể tập trung kiểm tra:

• Nguồn tham chiếu bên ngoài.
• Tín hiệu analog.
• PLC.
• Terminal.
• Tham số điều khiển.

Ngược lại, nếu ngay cả khi điều chỉnh bằng keypad mà tần số cũng không thay đổi, cần kiểm tra sâu hơn về trạng thái hoạt động và tham số của biến tần.

Kiểm tra nguồn tham chiếu tần số

Xác định biến tần đang nhận giá trị tần số từ:

• Keypad.
• Analog.
• Terminal.
• PLC.
• Truyền thông.

Sau đó đối chiếu với phương thức điều khiển thực tế của hệ thống.

Đây là bước rất quan trọng vì nếu chọn sai nguồn tham chiếu thì các tín hiệu bên ngoài có thể hoàn toàn không được sử dụng.

Kiểm tra tín hiệu 0–10V hoặc 4–20mA

Nếu hệ thống dùng analog, cần đo trực tiếp tại terminal biến tần.

Không nên chỉ kiểm tra ở PLC rồi kết luận tín hiệu đã đến biến tần.

Cần xác định:

PLC xuất tín hiệu → dây dẫn truyền tín hiệu → terminal biến tần nhận tín hiệu → mạch analog xử lý tín hiệu.

Nếu PLC xuất 0–10V nhưng tại terminal biến tần không có tín hiệu, vấn đề có thể nằm ở dây hoặc kết nối.

Nếu tín hiệu đã đến terminal nhưng biến tần không phản hồi, cần kiểm tra cấu hình và mạch analog.

Kiểm tra tham số giới hạn tần số

Cần kiểm tra các thông số liên quan đến:

• Tần số tối đa.
• Tần số tối thiểu.
• Tần số tham chiếu.
• Độ phân giải tần số.
• Thời gian tăng tốc.
• Thời gian giảm tốc.
• Nguồn lệnh.
• Nguồn đặt tần số.
• Chế độ Local/Remote.

Không nên thay đổi hàng loạt tham số cùng lúc vì có thể làm mất cấu hình vận hành ban đầu.

Kiểm tra dây và terminal

Dây tín hiệu điều khiển cần được kiểm tra về:

• Độ liên tục.
• Điểm tiếp xúc.
• Đầu cos.
• Terminal.
• Dây COM.
• Dây analog.
• Dây điều khiển tăng/giảm.

Một dây tín hiệu bị lỏng cũng có thể khiến biến tần không nhận được lệnh.

Video sửa biến tần thực tế tại Trần Gia Automation

Vì Sao nên chọn Trần Gia Automation Sửa Biến Tần Không Nhận Tín Hiệu Điều Khiển

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa biến tần tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Câu Hỏi Thường Gặp Khi Biến Tần Không Chỉnh Được Tần Số

Biến tần không chỉnh được tần số có phải bị hỏng không?

Không phải lúc nào cũng do hỏng phần cứng. Nguyên nhân có thể đơn giản như sai tham số, sai nguồn đặt tần số, mất tín hiệu analog, lỗi biến trở hoặc dây điều khiển. Cần kiểm tra thực tế trước khi kết luận biến tần bị hỏng.

Vì sao biến tần chạy nhưng tần số không tăng?

Có thể biến tần đang bị giới hạn tần số tối đa hoặc không nhận được tín hiệu tăng tần số từ PLC, biến trở hay tín hiệu analog. Ngoài ra, cần kiểm tra nguồn tham chiếu tần số và các điều kiện giới hạn trong tham số.

Biến tần chỉnh được bằng bàn phím nhưng không chỉnh được bằng biến trở, nguyên nhân do đâu?

Trường hợp này thường cần kiểm tra nguồn đặt tần số, chân analog, tín hiệu 0–10V và biến trở ngoài. Nếu tín hiệu đã đến đúng terminal nhưng biến tần vẫn không phản hồi, có thể cần kiểm tra mạch analog bên trong.

Tín hiệu 0–10V đã có nhưng biến tần không thay đổi tần số thì sao?

Cần kiểm tra tín hiệu ngay tại terminal biến tần, sau đó kiểm tra tham số lựa chọn nguồn tần số và thang đo analog. Nếu các điều kiện đều chính xác, có thể cần kiểm tra mạch nhận tín hiệu analog.

Biến tần không giảm được tần số có liên quan đến thời gian giảm tốc không?

Có thể. Thời gian giảm tốc và một số chức năng giới hạn có thể ảnh hưởng đến quá trình giảm tần số. Tuy nhiên, nếu giá trị tần số hoàn toàn không thay đổi theo lệnh điều khiển, cần kiểm tra thêm nguồn tham chiếu và tín hiệu điều khiển.

Sửa biến tần không chỉnh được tần số mất bao lâu?

Thời gian sửa phụ thuộc vào nguyên nhân. Nếu chỉ sai cài đặt hoặc lỗi kết nối, thời gian xử lý thường nhanh hơn. Nếu liên quan đến bo điều khiển hoặc mạch analog, cần kiểm tra và sửa chữa phần cứng trước khi chạy thử.

Có nên reset biến tần khi không chỉnh được tần số?

Không nên reset ngay nếu chưa lưu lại thông số. Việc reset có thể làm mất cấu hình điều khiển của máy. Tốt nhất nên kiểm tra và sao lưu tham số trước, sau đó mới quyết định có cần khôi phục cài đặt hay không.

Trần Gia Automation nhận sửa biến tần không chỉnh được tần số không?

Trần Gia Automation có tiếp nhận kiểm tra và sửa chữa biến tần gặp các lỗi liên quan đến điều khiển, tín hiệu analog, không nhận lệnh tăng giảm tần số và lỗi bo mạch. Khách hàng nên cung cấp model, công suất và mô tả hiện tượng để kỹ thuật viên có cơ sở kiểm tra chính xác hơn.

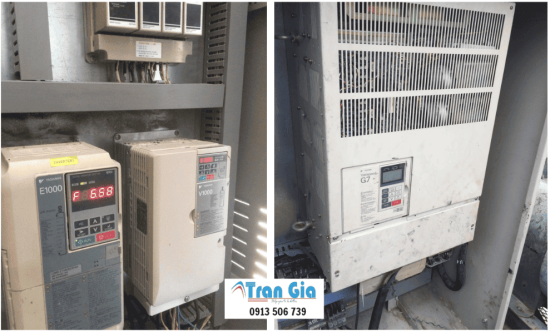

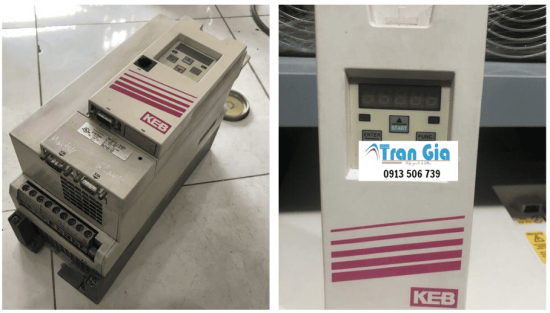

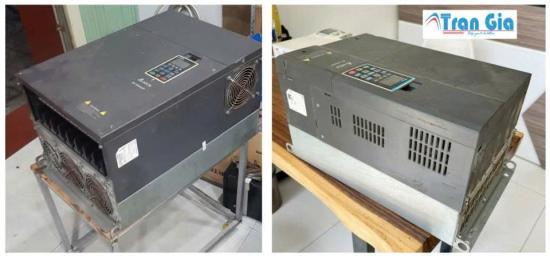

Hình ảnh biến tần đang được chúng tôi sửa chữa
