Biểu Hiện PLC Mất Kết Nối Với HMI Khi Máy Đang Chạy
Khi PLC và HMI gặp sự cố truyền thông, hệ thống thường xuất hiện một số biểu hiện khá rõ ràng. Người vận hành có thể nhận biết qua các dấu hiệu sau:
- HMI báo lỗi mất kết nối PLC hoặc xuất hiện thông báo Communication Error.
- Các thông số trên HMI bị đứng, không cập nhật theo tình trạng thực tế của máy.
- Nhấn nút trên HMI nhưng PLC không nhận được lệnh điều khiển.
- PLC vẫn đang RUN nhưng HMI không đọc được dữ liệu từ PLC.
- HMI đang hoạt động bình thường nhưng mất kết nối khi máy bắt đầu chạy.
- Kết nối bị chập chờn, lúc có lúc mất và tự kết nối lại sau một khoảng thời gian.
- Khi motor, biến tần hoặc servo hoạt động, HMI xuất hiện lỗi truyền thông.
- Máy rung hoặc tủ điện hoạt động mạnh thì kết nối PLC – HMI bị gián đoạn.
- Tắt mở nguồn HMI hoặc PLC thì hệ thống kết nối trở lại nhưng sau đó tiếp tục bị mất.
- Một số màn hình trên HMI không hiển thị dữ liệu, trong khi các chức năng khác vẫn hoạt động bình thường.
Nếu lỗi chỉ xuất hiện khi máy đang chạy, cần đặc biệt kiểm tra cáp truyền thông, nguồn 24VDC, nhiễu từ biến tần/servo và các đầu nối trong tủ điện.
Cách Kiểm Tra Và Sửa PLC Mất Kết Nối Với HMI
Khi xử lý lỗi PLC mất kết nối với HMI khi máy đang chạy, việc kiểm tra nên được thực hiện theo trình tự để tránh thay thế thiết bị không cần thiết.
Bước 1: Kiểm tra trạng thái PLC và HMI
Trước tiên cần quan sát:
- PLC có đang RUN hay STOP?
- HMI có hoạt động bình thường không?
- HMI có tự khởi động lại không?
- Đèn báo nguồn PLC/HMI có thay đổi không?
- HMI báo lỗi truyền thông gì?
Nếu PLC chuyển sang STOP, nguyên nhân có thể không nằm ở truyền thông mà liên quan đến chương trình hoặc lỗi PLC.
Bước 2: Kiểm tra cáp và đầu nối
Kiểm tra toàn bộ đường truyền từ PLC đến HMI.
Nếu có switch trung gian, cần kiểm tra cả switch và các đoạn cáp liên quan.
Có thể thử bằng một dây truyền thông khác để loại trừ lỗi cáp.
Bước 3: Kiểm tra nguồn
Đo nguồn cấp cho PLC và HMI bằng đồng hồ.
Không chỉ kiểm tra lúc máy dừng mà phải theo dõi khi máy chạy để phát hiện hiện tượng sụt áp.
Nếu nguồn 24VDC bị tụt mạnh khi tải hoạt động, cần kiểm tra bộ nguồn và phân phối nguồn trong tủ điện.
Bước 4: Kiểm tra cấu hình truyền thông
Đối với Ethernet, kiểm tra địa chỉ IP và cấu hình kết nối.
Đối với RS485, kiểm tra:
- Địa chỉ thiết bị.
- Baud rate.
- Data bit.
- Stop bit.
- Parity.
- Cách đấu dây.
- Điện trở kết thúc đường truyền nếu hệ thống yêu cầu.
Bước 5: Kiểm tra khi máy đang chạy
Đây là bước rất quan trọng.
Nếu HMI chỉ mất kết nối khi motor hoặc biến tần hoạt động, cần tập trung kiểm tra nguồn và nhiễu.
Nếu kết nối mất khi máy rung, cần kiểm tra cáp, connector và terminal.
Nếu mất kết nối sau một khoảng thời gian cố định, cần xem xét vấn đề nhiệt độ, thiết bị mạng hoặc lỗi phần cứng phát sinh sau khi thiết bị hoạt động lâu.
Bước 6: Kiểm tra PLC và module truyền thông
Sau khi loại trừ các nguyên nhân bên ngoài, kỹ thuật viên có thể kiểm tra module truyền thông hoặc cổng giao tiếp PLC.
Nếu phần cứng có dấu hiệu bất thường, cần kiểm tra bo mạch và linh kiện liên quan.
Trong một số trường hợp có thể sửa PLC thay vì thay mới toàn bộ thiết bị.
Nguyên Nhân PLC Mất Kết Nối Với HMI Khi Máy Đang Chạy
Có nhiều nguyên nhân khiến PLC và HMI mất giao tiếp. Trong thực tế sửa chữa, cần kiểm tra từ những lỗi đơn giản như dây cáp, nguồn cấp trước khi đi sâu vào phần cứng PLC.
Cáp truyền thông bị lỗi
Đây là một trong những nguyên nhân thường gặp.
Tùy hệ thống, PLC và HMI có thể sử dụng Ethernet, RS232, RS485 hoặc các chuẩn truyền thông khác. Cáp bị đứt ngầm, đầu nối lỏng, chân tiếp xúc kém hoặc đầu RJ45 bị lỗi đều có thể khiến kết nối chập chờn.
Đặc biệt với máy có rung động liên tục, đầu cáp hoặc connector có thể bị lỏng theo thời gian.
Nếu hệ thống sử dụng Ethernet, cần kiểm tra:
- Cáp mạng.
- Đầu RJ45.
- Đèn Link/Act.
- Switch mạng.
- Cổng Ethernet PLC.
- Cổng Ethernet HMI.
Nếu sử dụng RS485 hoặc RS232, cần kiểm tra thêm chân đấu nối, cực tính đường truyền và chất lượng dây.
Nguồn cấp HMI hoặc PLC không ổn định
Nguồn 24VDC không ổn định cũng có thể gây ra hiện tượng mất kết nối.
Khi máy bắt đầu chạy, các thiết bị như contactor, van điện từ, motor, biến tần hoặc servo hoạt động có thể làm nguồn bị sụt áp hoặc xuất hiện nhiễu.
Nếu HMI bị reset hoặc PLC khởi động lại trong thời gian rất ngắn, người vận hành có thể chỉ thấy hiện tượng mất truyền thông mà không nhận ra nguyên nhân nằm ở nguồn.
Do đó cần đo điện áp khi:
- Máy đang dừng.
- Máy bắt đầu chạy.
- Motor hoạt động.
- Biến tần tăng tốc.
- Servo đóng điện.
- Các tải lớn đóng/cắt.
Sai địa chỉ IP hoặc cấu hình mạng
Đối với hệ thống sử dụng Ethernet, PLC và HMI phải được cấu hình đúng địa chỉ và cùng hệ thống mạng phù hợp.
Các vấn đề thường gặp:
- Trùng địa chỉ IP.
- Sai IP PLC trong cấu hình HMI.
- Sai subnet.
- Thay PLC nhưng chưa cập nhật IP.
- Thay HMI nhưng chưa cấu hình lại kết nối.
- Cấu hình truyền thông bị thay đổi.
- Switch mạng hoạt động không ổn định.
Nếu lỗi xảy ra sau khi thay thiết bị hoặc chỉnh sửa chương trình, cần kiểm tra lại toàn bộ cấu hình truyền thông.
Nhiễu điện từ khi máy hoạt động
Nếu PLC mất kết nối đúng thời điểm motor, biến tần hoặc servo chạy, cần nghĩ đến khả năng nhiễu.
Dây truyền thông đi quá gần dây động lực có thể bị ảnh hưởng bởi nhiễu điện từ. Tình trạng này thường xuất hiện rõ hơn khi tải công suất lớn hoạt động.
Các yếu tố cần kiểm tra gồm:
- Cách đi dây truyền thông.
- Dây shield.
- Tiếp địa tủ điện.
- Khoảng cách giữa dây động lực và dây tín hiệu.
- Biến tần.
- Servo drive.
- Nguồn switching.
- Thiết bị đóng cắt công suất lớn.
Cổng truyền thông PLC hoặc HMI bị lỗi
Nếu đã kiểm tra cáp, nguồn và cấu hình nhưng kết nối vẫn không ổn định, có thể cổng truyền thông trên PLC hoặc HMI gặp vấn đề.
Cổng Ethernet có thể bị lỗi do:
- Chập điện.
- Sét lan truyền.
- Cắm nhầm thiết bị.
- Nguồn điện bất thường.
- Hư linh kiện bảo vệ.
- Linh kiện giao tiếp xuống cấp.
Trong trường hợp này cần kiểm tra phần cứng để xác định có thể sửa chữa hay cần thay thế.

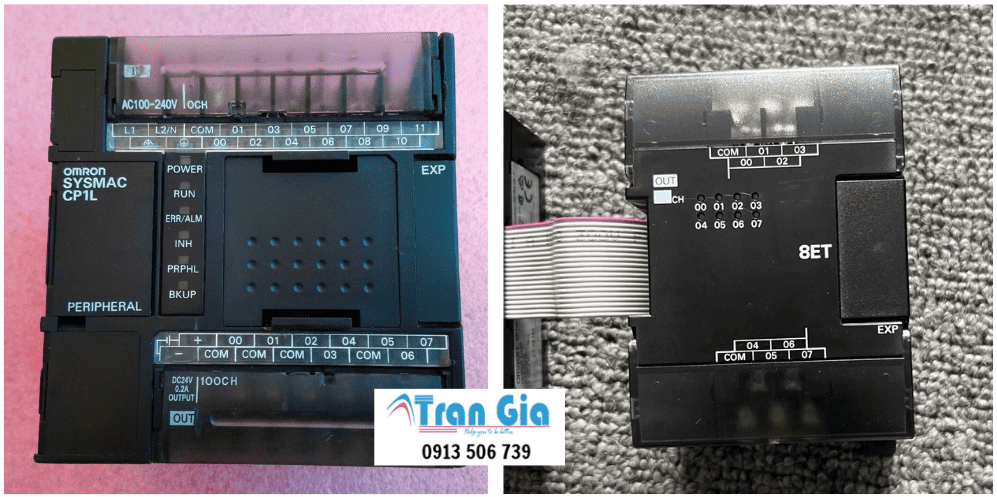

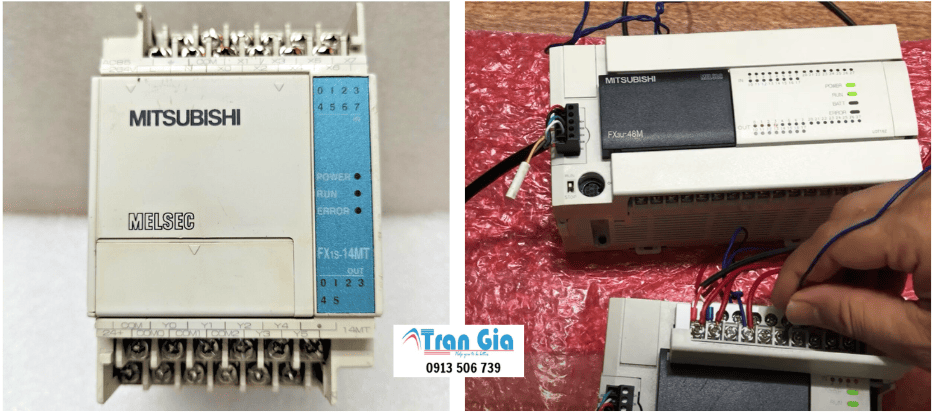

Hình ảnh một số PLC chúng tôi đang sửa chữa
Báo Giá Sửa PLC Mất Kết Nối Với HMI
Chi phí sửa PLC mất kết nối với HMI phụ thuộc vào nguyên nhân và mức độ hư hỏng thực tế.
Một số trường hợp chỉ cần xử lý cáp, connector hoặc cấu hình truyền thông nên chi phí sẽ thấp hơn so với trường hợp phải sửa phần cứng PLC.
| Hạng mục | Chi phí |
| Kiểm tra, chẩn đoán lỗi PLC – HMI | Liên hệ |
| Kiểm tra đường truyền và cáp | Liên hệ |
| Kiểm tra nguồn PLC/HMI | Liên hệ |
| Cấu hình lại truyền thông | Liên hệ |
| Xử lý lỗi cổng truyền thông | Liên hệ |
| Sửa module truyền thông PLC | Tùy model |
| Sửa bo mạch PLC | Tùy mức độ hư hỏng |
| Thay module/cổng truyền thông | Tùy thiết bị |
Lưu ý: Không nên đưa ra mức giá cố định khi chưa xác định nguyên nhân. PLC mất kết nối với HMI có thể chỉ do một đầu cáp lỏng nhưng cũng có thể liên quan đến module truyền thông hoặc phần cứng bên trong PLC.
Để được báo giá chính xác, khách hàng nên cung cấp hãng PLC, model PLC, model HMI, hình ảnh lỗi trên màn hình và tình trạng lỗi xảy ra khi máy chạy hay khi máy dừng.
Trong trường hợp thiết bị cần sửa chữa, kỹ thuật viên sẽ kiểm tra thực tế, xác định linh kiện hoặc bộ phận bị lỗi rồi mới đưa ra phương án xử lý.
Cách Hạn Chế PLC Và HMI Mất Kết Nối Khi Máy Chạy
Sau khi sửa xong, việc kiểm tra và cải thiện hệ thống truyền thông sẽ giúp hạn chế lỗi tái diễn.
Bố trí dây truyền thông đúng cách
Không nên để dây truyền thông chạy song song quá gần dây động lực của motor hoặc biến tần trong khoảng cách dài.
Nên bố trí đường dây tín hiệu và đường dây công suất hợp lý, đồng thời sử dụng loại cáp phù hợp với chuẩn truyền thông.
Kiểm tra tiếp địa và chống nhiễu
Một hệ thống tiếp địa tốt giúp giảm nguy cơ nhiễu và các sự cố liên quan đến điện.
Đặc biệt cần kiểm tra hệ thống khi máy sử dụng nhiều biến tần, servo hoặc tải công suất lớn.
Kiểm tra nguồn 24VDC định kỳ
Nguồn cấp cho PLC và HMI cần được kiểm tra định kỳ. Nếu nguồn có dấu hiệu yếu, sụt áp hoặc hoạt động không ổn định, nên xử lý sớm trước khi gây ra lỗi truyền thông.
Sao lưu chương trình và cấu hình
Nên lưu lại chương trình PLC, project HMI và thông tin cấu hình truyền thông.
Các thông tin như IP, thông số giao tiếp và sơ đồ kết nối cũng nên được lưu trữ để thuận tiện khi sửa chữa hoặc thay thế thiết bị.
Kiểm tra hệ thống khi máy chạy tải thực tế
Sau khi sửa PLC hoặc xử lý lỗi truyền thông, không nên chỉ kiểm tra khi máy không tải.
Cần chạy thử với điều kiện sản xuất thực tế để xác nhận PLC và HMI duy trì kết nối ổn định trong suốt quá trình vận hành.
