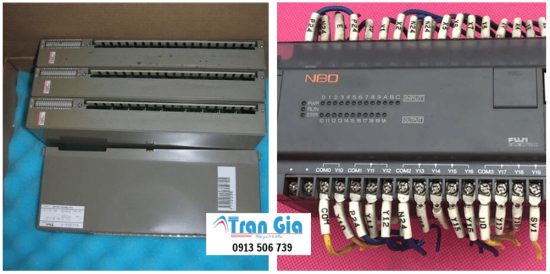

Hotline: 0913.506.739 - Sửa Lấy liền PLC Không Nhận Tín Hiệu Input, Thay Linh Kiện Chính Hãng
Báo Giá Sửa PLC Không Nhận Tín Hiệu Input Tại Trần Gia Automation
Chi phí sửa PLC không nhận tín hiệu Input phụ thuộc vào nguyên nhân thực tế.
Nếu lỗi nằm ở dây tín hiệu hoặc terminal, việc xử lý thường đơn giản. Nếu lỗi liên quan đến module Input, bo mạch hoặc CPU, kỹ thuật viên cần kiểm tra trực tiếp để xác định mức độ hư hỏng trước khi báo giá.
| Hạng mục | Tình trạng | Chi phí |
| Kiểm tra PLC | Xác định nguyên nhân lỗi Input | Liên hệ |
| Kiểm tra tín hiệu cảm biến | Đo nguồn và Output | Liên hệ |
| Xử lý dây/terminal | Đứt, lỏng, oxy hóa | Liên hệ |
| Sửa module Input | Lỗi một hoặc nhiều kênh | Liên hệ |
| Sửa bo mạch PLC | Lỗi linh kiện phần cứng | Liên hệ |
| Xử lý lỗi cấu hình/chương trình | PLC không xử lý Input | Liên hệ |
Để được tư vấn nhanh, khách hàng nên cung cấp:
- Hãng PLC.
- Model CPU/module Input.
- Hình ảnh PLC và tủ điện.
- Tình trạng đèn LED.
- Mã lỗi nếu có.
- Mô tả cảm biến đang sử dụng.
- Số lượng kênh Input bị lỗi.
Trần Gia Automation nhận kiểm tra và sửa chữa PLC, module Input và các thiết bị tự động hóa công nghiệp. Đội ngũ kỹ thuật có thể hỗ trợ chẩn đoán các lỗi PLC không nhận tín hiệu cảm biến, Input không sáng, PLC mất tín hiệu đầu vào, lỗi module Input và các sự cố liên quan đến phần cứng PLC.
PLC Không Nhận Tín Hiệu Input Là Gì?
Tín hiệu Input là tín hiệu đầu vào được PLC tiếp nhận từ các thiết bị bên ngoài như cảm biến quang, cảm biến tiệm cận, công tắc hành trình, nút nhấn, encoder hoặc các thiết bị đo lường.
Ví dụ, một cảm biến phát hiện sản phẩm và xuất tín hiệu 24VDC về PLC. Khi tín hiệu đến đúng chân Input, đèn LED Input tương ứng trên PLC thường sẽ sáng và trạng thái Input trong phần mềm lập trình cũng thay đổi.
Nếu cảm biến hoạt động nhưng PLC không nhận tín hiệu, có thể xuất hiện một số tình trạng:
- Cảm biến vẫn sáng đèn nhưng đèn Input PLC không sáng.
- Đo tại cảm biến có điện áp nhưng đo tại chân PLC không có tín hiệu.
- Đèn Input PLC không thay đổi trạng thái.
- Phần mềm lập trình không hiển thị tín hiệu Input.
- Một số chân Input hoạt động, một số chân không hoạt động.
- PLC chỉ nhận tín hiệu chập chờn.
- Tín hiệu Input bị mất khi máy rung hoặc chạy tải.
- Cảm biến hoạt động nhưng cơ cấu máy không thực hiện lệnh tiếp theo.
Điểm quan trọng là cần phân biệt cảm biến có hoạt động với PLC có thực sự nhận được tín hiệu hay không. Một cảm biến sáng đèn không đồng nghĩa tín hiệu đã truyền thành công đến PLC.
Quy Trình Kiểm Tra Và Sửa PLC Không Nhận Tín Hiệu Input
Để sửa PLC không nhận tín hiệu Input hiệu quả, cần xác định tín hiệu bị mất ở vị trí nào trong đường truyền từ cảm biến đến PLC.
Có thể hình dung đường tín hiệu theo chuỗi:
Cảm biến → Dây tín hiệu → Terminal → Module Input → CPU → Chương trình PLC
Chỉ cần một vị trí gặp sự cố là PLC có thể không nhận được tín hiệu.
Bước 1: Kiểm tra cảm biến
Đầu tiên kiểm tra nguồn cấp cho cảm biến.
Sau đó kiểm tra Output của cảm biến khi có vật thể tác động.
Nếu cảm biến không xuất tín hiệu, cần xử lý cảm biến trước.
Bước 2: Đo tín hiệu tại đầu vào PLC
Nếu cảm biến hoạt động bình thường, đo trực tiếp tại terminal Input PLC.
Đây là bước rất quan trọng vì giúp xác định tín hiệu có truyền từ cảm biến đến PLC hay không.
Nếu:
Có tín hiệu tại cảm biến nhưng không có tại PLC: kiểm tra dây và terminal.
Nếu:
Có tín hiệu tại chân PLC nhưng đèn Input không sáng: kiểm tra module Input.
Nếu:
Đèn Input sáng nhưng chương trình không phản hồi: kiểm tra chương trình PLC.
Bước 3: Kiểm tra đèn LED Input
Quan sát đèn LED tương ứng trên PLC.
Khi cảm biến tác động, đèn Input tương ứng phải thay đổi trạng thái theo thiết kế của hệ thống.
Nếu đèn không sáng dù điện áp đầu vào đúng, cần kiểm tra module.
Bước 4: Kiểm tra bằng phần mềm lập trình
Kết nối máy tính với PLC và mở phần mềm lập trình tương ứng.
Kiểm tra trạng thái Input trực tiếp trên chương trình.
Ví dụ, nếu cảm biến được đấu vào X0:
- Cảm biến tác động.
- Đo được tín hiệu tại X0.
- LED X0 không sáng.
- Phần mềm cũng không hiển thị X0 ON.
Trường hợp này cần tập trung kiểm tra phần cứng Input.
Ngược lại, nếu LED X0 sáng và phần mềm báo X0 ON nhưng máy không hoạt động, cần chuyển sang kiểm tra logic chương trình và các điều kiện liên quan.
Bước 5: Kiểm tra module Input
Nếu xác định lỗi phần cứng, kỹ thuật viên cần kiểm tra module Input.
Tùy thiết kế PLC, có thể tiến hành kiểm tra từng kênh, nguồn cấp, mạch bảo vệ và linh kiện liên quan.
Với một số PLC, việc sửa bo mạch có thể giúp khôi phục lại module thay vì phải thay toàn bộ CPU hoặc module mới.
Nguyên Nhân PLC Không Nhận Tín Hiệu Input
Có nhiều nguyên nhân dẫn đến lỗi PLC không nhận tín hiệu Input. Trong thực tế sửa chữa, kỹ thuật viên thường kiểm tra theo thứ tự từ bên ngoài vào bên trong để tránh mất thời gian.
1. Cảm biến có vấn đề
Đây là nguyên nhân đầu tiên cần kiểm tra.
Cảm biến có thể vẫn sáng LED nhưng tín hiệu Output không hoạt động đúng. Một số cảm biến bị suy giảm do sử dụng lâu ngày, bụi bẩn, dầu nước hoặc môi trường nhiệt độ cao.
Các lỗi có thể gặp:
- Cảm biến không phát hiện vật.
- Khoảng cách phát hiện không chính xác.
- Output bị hỏng.
- Cảm biến hoạt động không ổn định.
- Điện áp cấp không đúng.
- Cảm biến bị nhiễu.
Vì vậy, không nên chỉ quan sát đèn báo trên cảm biến mà cần dùng đồng hồ đo để kiểm tra tín hiệu Output thực tế.
2. Nguồn 24VDC không ổn định
Phần lớn hệ thống Input công nghiệp sử dụng nguồn DC, phổ biến là 24VDC.
Nếu nguồn bị sụt áp hoặc nhiễu, cảm biến có thể hoạt động không ổn định và PLC cũng không nhận được tín hiệu chính xác.
Cần kiểm tra:
- Điện áp nguồn 24VDC.
- Nguồn cấp cho cảm biến.
- Nguồn cấp cho module Input.
- Điểm 0V/M.
- Cầu chì.
- Terminal nguồn.
- Dây nguồn.
Một trường hợp khá dễ nhầm là đo được 24VDC khi máy không hoạt động nhưng khi cảm biến đóng tải thì điện áp bị tụt. Khi đó, cần kiểm tra nguồn dưới điều kiện vận hành thực tế.
3. Đứt hoặc lỏng dây tín hiệu
Dây tín hiệu từ cảm biến đến PLC có thể bị đứt ngầm, lỏng terminal hoặc oxy hóa đầu nối.
Lỗi này thường xuất hiện ở những máy có:
- Độ rung cao.
- Dây kéo dài.
- Dây đi qua máng cáp.
- Dây thường xuyên bị uốn.
- Môi trường có dầu, nước hoặc hóa chất.
Một dây tín hiệu bị đứt bên trong có thể khiến cảm biến vẫn hoạt động nhưng tín hiệu không đến được PLC.
Kỹ thuật viên cần kiểm tra tính liên tục của dây và siết lại các terminal liên quan.
4. Đấu sai chân Input
PLC có nhiều chân Input và mỗi chân có cách đấu dây tùy theo loại module.
Nếu đấu sai chân hoặc nhầm chân COM, tín hiệu có thể không được PLC nhận.
Đặc biệt với hệ thống được sửa đổi hoặc đấu lại tủ điện, cần kiểm tra sơ đồ điện để xác định:
- Chân Input nào đang sử dụng.
- Chân COM tương ứng.
- Loại tín hiệu PNP/NPN.
- Điện áp tín hiệu.
- Cách đấu dây của module.
5. Module Input PLC bị hỏng
Nếu cảm biến, nguồn và dây tín hiệu đều bình thường nhưng PLC vẫn không nhận Input thì cần kiểm tra module Input.
Module Input có thể bị hỏng do:
- Quá áp.
- Chập dây.
- Đấu nhầm nguồn.
- Xung điện.
- Nhiễu điện.
- Sét lan truyền.
- Tuổi thọ linh kiện.
Một dấu hiệu dễ nhận biết là nhiều thiết bị được đấu vào cùng module nhưng chỉ một hoặc vài kênh Input không hoạt động.
6. CPU PLC hoặc cấu hình chương trình có vấn đề
Trong một số trường hợp, phần cứng Input vẫn tốt nhưng chương trình PLC không xử lý tín hiệu như mong muốn.
Có thể xảy ra:
- Địa chỉ Input trong chương trình bị sai.
- Chương trình đã bị thay đổi.
- Input bị sử dụng nhầm địa chỉ.
- Logic chương trình chặn tín hiệu.
- PLC đang ở trạng thái STOP.
- Module mở rộng chưa được cấu hình đúng.
- Cấu hình phần cứng không khớp với thực tế.
Do đó, nếu đèn Input trên PLC sáng nhưng máy vẫn không phản hồi, không nên kết luận ngay rằng module Input bị hỏng. Cần kiểm tra cả chương trình.
Có Nên Thay PLC Khi Không Nhận Tín Hiệu Input?
Không nên thay PLC ngay khi phát hiện lỗi Input.
Trước tiên cần xác định lỗi nằm ở cảm biến, dây dẫn, module Input hay CPU.
Nếu chỉ có một kênh Input không nhận tín hiệu trong khi các kênh khác hoạt động bình thường, khả năng cao vấn đề nằm ở kênh Input đó hoặc mạch liên quan.
Nếu toàn bộ Input đều không nhận tín hiệu, cần kiểm tra nguồn chung, COM, cấu hình module và CPU.
Trong trường hợp module Input bị lỗi nhưng có thể sửa chữa, sửa module có thể giúp doanh nghiệp:
- Giảm chi phí.
- Hạn chế thời gian dừng máy.
- Không phải thay đổi toàn bộ chương trình.
- Không phải thay đổi sơ đồ đấu dây.
- Giữ nguyên cấu hình máy.
Đặc biệt với những PLC đời cũ, việc tìm module hoặc CPU thay thế chính hãng có thể khó khăn. Khi đó, phương án sửa chữa bo mạch là lựa chọn đáng cân nhắc.
Tuy nhiên, nếu phần cứng bị hư hỏng nghiêm trọng hoặc chi phí sửa chữa không hiệu quả, thay thế module/CPU mới sẽ phù hợp hơn.
PLC không nhận tín hiệu Input không đồng nghĩa PLC đã hỏng. Nguyên nhân có thể bắt nguồn từ cảm biến, nguồn 24VDC, dây tín hiệu, terminal, cách đấu PNP/NPN, module Input hoặc chương trình điều khiển.
Cách kiểm tra hiệu quả nhất là đi theo đường tín hiệu từ cảm biến → dây → terminal → Input PLC → CPU → chương trình. Việc đo điện áp và theo dõi trạng thái Input trực tiếp trên PLC sẽ giúp xác định chính xác vị trí mất tín hiệu.
Nếu đã kiểm tra cảm biến và dây dẫn nhưng PLC vẫn không nhận Input, nên tiến hành kiểm tra module Input hoặc CPU để tránh thay thế thiết bị không cần thiết. Với những PLC bị lỗi phần cứng, sửa chữa bo mạch là phương án có thể giúp tiết kiệm chi phí và rút ngắn thời gian dừng máy.
