AC servo là thiết bị điều khiển chuyển động được sử dụng rất nhiều trong máy đóng gói, máy in, máy dán nhãn, máy cắt, máy CNC, máy ép, băng tải đồng bộ và nhiều dây chuyền tự động hóa khác. Trong quá trình vận hành, một trong những lỗi khá thường gặp là servo báo lỗi OL, lỗi quá tải. Khi lỗi này xuất hiện, hệ thống có thể chạy yếu, dừng giữa chừng, không tăng tốc được hoặc liên tục báo alarm khiến máy không thể vận hành ổn định.
Lỗi OL trên AC servo không nên hiểu đơn giản là “servo hỏng”. Trên thực tế, lỗi quá tải có thể xuất phát từ nhiều yếu tố khác nhau như tải cơ khí nặng, motor bị kẹt, tham số cài đặt chưa phù hợp, servo drive suy giảm công suất, quạt làm mát yếu hoặc hệ thống đang vận hành vượt khả năng chịu tải của bộ servo. Vì vậy, để sửa lỗi hiệu quả, cần kiểm tra đúng nguyên nhân thay vì chỉ reset alarm rồi cho máy chạy tiếp.
TRẦN GIA Automation là đơn vị cung cấp thiết bị công nghiệp và giải pháp tự động hóa chuyên nghiệp tại Việt Nam, đặc biệt nổi bật là Tình trạng AC servo báo lỗi OL, lỗi quá tải và cách sửa chữa với nhiều dòng biến tần đang được sử dụng phổ biến trong nhà máy. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi mang đến cho khách hàng các giải pháp toàn diện từ cung cấp thiết bị, thiết kế – lập trình hệ thống đến sửa chữa, bảo trì thiết bị tự động hóa trong công nghiệp. HOTLINE: 0913 506 739
Dấu hiệu nhận biết AC servo đang bị quá tải
Servo báo alarm OL hoặc các mã lỗi liên quan đến quá tải
Đây là dấu hiệu dễ thấy nhất. Trên màn hình servo drive có thể xuất hiện mã lỗi OL, Overload, Motor Overload, Drive Overload hoặc các mã tương đương tùy hãng.
Motor chạy yếu, rung, giật hoặc không đạt tốc độ
Trước khi báo lỗi hoàn toàn, nhiều hệ thống sẽ có dấu hiệu như motor kéo yếu hơn bình thường, tốc độ không ổn định, rung khi tăng tốc, phát tiếng kêu lạ hoặc bị hụt lực khi mang tải.
Máy chạy một lúc rồi mới báo lỗi
Một số trường hợp servo không lỗi ngay khi khởi động mà chạy được vài phút, vài chu kỳ rồi mới báo OL. Đây thường là dấu hiệu của tình trạng tải nặng kéo dài, nhiệt độ tăng cao, quạt làm mát yếu hoặc linh kiện công suất bên trong bắt đầu suy giảm.
Servo nóng bất thường hoặc quạt quay yếu
Nếu sờ vỏ thiết bị thấy nóng bất thường, quạt kêu to, quay chậm hoặc ngừng hoạt động, khả năng cao servo đang làm việc trong điều kiện quá tải nhiệt hoặc tải cơ khí quá lớn.
Lỗi OL trên AC servo là gì?
OL thường là viết tắt của Overload – lỗi quá tải
Khi AC servo báo lỗi OL, thiết bị đang phát hiện dòng tải, mô-men hoặc điều kiện vận hành vượt ngưỡng cho phép trong một khoảng thời gian nhất định. Tùy từng hãng servo như Mitsubishi, Panasonic, Yaskawa, Delta, Omron, Lenze, Siemens hay Schneider, mã lỗi có thể hiển thị khác nhau nhưng bản chất vẫn liên quan đến tình trạng quá tải motor, quá tải drive hoặc cơ cấu máy đang làm việc nặng bất thường.
Lỗi OL không chỉ xuất hiện khi tải nặng
Nhiều người nghĩ chỉ khi máy chạy quá nặng servo mới báo lỗi quá tải. Tuy nhiên thực tế lỗi OL còn có thể xuất hiện trong các trường hợp như:
- Tăng tốc quá gấp khiến dòng kéo tăng đột biến
- Cơ cấu máy bị kẹt hoặc ma sát lớn
- Motor servo bị nóng, bạc đạn nặng, encoder lỗi khiến điều khiển sai
- Tham số cài đặt mô-men, gia tốc, quán tính chưa phù hợp
- Quạt làm mát yếu làm servo nóng lên và giảm khả năng chịu tải
- Bộ công suất bên trong servo drive suy giảm sau thời gian dài sử dụng
Vì vậy, khi AC servo báo lỗi OL, cần nhìn cả hệ thống chứ không nên chỉ tập trung vào riêng bộ drive.
Cách kiểm tra khi AC servo báo lỗi OL
Kiểm tra tải cơ khí trước khi tháo servo
Trước tiên nên kiểm tra xem cơ cấu máy có bị kẹt, nặng tải, lệch trục, hỏng bạc đạn, cứng hộp số hoặc quá tải sản phẩm hay không. Nhiều trường hợp lỗi nằm ở cơ khí nhưng lại bị nhầm là hỏng servo.
Kiểm tra dòng làm việc và tình trạng motor
Đo dòng motor trong lúc chạy, kiểm tra nhiệt độ motor, độ trơn của trục, tiếng ồn bạc đạn và tình trạng rung lắc. Nếu motor kéo dòng cao bất thường hoặc quay nặng, cần xử lý phần tải và motor trước.
Kiểm tra tham số cài đặt của servo
Rà soát thời gian tăng tốc, giảm tốc, torque limit, chế độ điều khiển, tham số bảo vệ quá tải và các cài đặt liên quan đến tải quán tính. Nếu thông số không phù hợp với thực tế máy, servo rất dễ báo OL dù phần cứng vẫn còn tốt.
Kiểm tra quạt làm mát và nhiệt độ bên trong tủ điện
Quan sát quạt của servo drive có quay đều không, có phát tiếng ồn hay kẹt không. Đồng thời kiểm tra khe tản nhiệt, bụi bẩn, nhiệt độ tủ điện và khả năng thông gió xung quanh thiết bị.
Kiểm tra phần công suất của servo drive
Nếu đã loại trừ tải cơ khí và tham số mà servo vẫn báo OL, cần kiểm tra sâu phần drive như bo nguồn, bo công suất, IGBT, tụ DC bus, mạch driver, mạch cảm biến dòng và các linh kiện liên quan đến khối công suất.
Nguyên nhân khiến AC servo báo lỗi OL, lỗi quá tải
Tải cơ khí nặng hơn bình thường
Đây là nguyên nhân rất phổ biến. Khi băng tải bị nặng tải, trục vít bị khô mỡ, bạc đạn mòn, hộp số cứng, cơ cấu ép bị kẹt hoặc máy bị lệch cơ khí, motor servo sẽ phải kéo tải lớn hơn thiết kế ban đầu. Dòng làm việc tăng cao liên tục và servo sẽ báo lỗi quá tải.
Tăng tốc, giảm tốc cài đặt quá gắt
Nếu thời gian tăng tốc hoặc giảm tốc quá ngắn, servo phải tạo mô-men lớn trong thời gian ngắn để kéo tải lên tốc độ yêu cầu. Với những cơ cấu có quán tính lớn, việc cài đặt tăng tốc quá gắt rất dễ gây lỗi OL.
Thông số servo chưa phù hợp với tải thực tế
Các tham số như gain, torque limit, electronic gear, chế độ điều khiển, thời gian tăng giảm tốc, cài đặt quán tính… nếu chưa phù hợp có thể làm servo hoạt động không ổn định, kéo dòng cao và phát sinh lỗi quá tải.
Motor servo hoặc tải bị kẹt cơ khí
Nếu motor quay nặng, trục bị bó, bạc đạn hỏng, khớp nối lệch tâm hoặc cơ cấu máy bị kẹt, servo sẽ phải tăng lực liên tục để cố kéo tải. Đây là nguyên nhân thường gặp ở máy chạy lâu năm hoặc hệ thống bảo trì cơ khí chưa tốt.
Servo drive bị suy giảm công suất
Trong một số trường hợp, lỗi OL không hoàn toàn do tải mà đến từ bên trong servo drive. Các linh kiện như IGBT, tụ nguồn, diode, bo công suất hoặc mạch điều khiển dòng bị suy giảm có thể khiến drive không còn khả năng cấp dòng ổn định như ban đầu, từ đó dễ báo quá tải dù tải máy không thay đổi nhiều.
Quạt làm mát yếu, servo quá nhiệt
Khi quạt làm mát yếu, khe tản nhiệt bám bụi hoặc tủ điện quá nóng, nhiệt độ khối công suất tăng lên nhanh chóng. Servo có thể tự giảm khả năng chịu tải và báo lỗi OL hoặc lỗi nhiệt liên quan để bảo vệ thiết bị.
Nguồn điện đầu vào không ổn định
Nguồn điện bị sụt áp, lệch pha hoặc dao động mạnh cũng có thể làm servo hoạt động không ổn định, kéo dòng bất thường và phát sinh alarm quá tải trong quá trình chạy tải nặng.
Khi nào nên đưa AC servo đi kiểm tra sớm?
Khách hàng nên kiểm tra sớm khi gặp các dấu hiệu sau:
- Servo báo lỗi OL lặp đi lặp lại dù đã reset
- Motor chạy yếu, rung, giật hoặc nóng bất thường
- Servo chỉ lỗi khi máy tăng tốc hoặc mang tải nặng
- Thiết bị chạy một lúc rồi dừng, quạt kêu to hoặc thân drive quá nóng
- Máy có dấu hiệu kẹt cơ khí, kéo nặng, lệch trục hoặc hao lực bất thường
- Servo đã chỉnh tham số nhưng lỗi quá tải vẫn tiếp tục xuất hiện
Kiểm tra sớm sẽ giúp tránh tình trạng để lâu dẫn đến hỏng IGBT, cháy bo công suất, dừng máy kéo dài hoặc phát sinh thêm lỗi encoder, lỗi nhiệt và lỗi nguồn.
Cách sửa lỗi AC servo báo OL, lỗi quá tải
Giảm tải hoặc xử lý lại cơ cấu máy
Nếu nguyên nhân đến từ cơ khí, cần xử lý đúng phần tải như căn chỉnh trục, thay bạc đạn, kiểm tra hộp số, bôi trơn vít me, giảm ma sát hoặc tách tải nếu hệ thống đang vận hành vượt công suất thiết kế.
Điều chỉnh lại tham số tăng tốc và mô-men
Với các hệ thống có quán tính lớn, nên tối ưu lại thời gian tăng tốc, giảm tốc và các tham số điều khiển để tránh servo phải kéo dòng quá lớn trong thời gian ngắn. Việc chỉnh tham số cần bám theo thực tế tải và khuyến nghị của nhà sản xuất.
Vệ sinh tản nhiệt, thay quạt nếu quạt yếu
Nếu servo báo OL kèm theo nóng bất thường, nên vệ sinh toàn bộ khe tản nhiệt, quạt làm mát và khu vực bo mạch. Trường hợp quạt quay yếu, phát tiếng ồn hoặc ngừng hoạt động thì cần thay quạt sớm để tránh phát sinh thêm lỗi công suất.
Kiểm tra và sửa phần công suất servo drive
Khi servo bị lỗi do khối công suất suy giảm, cần kiểm tra IGBT, diode, tụ nguồn, điện trở công suất, bo driver và các mạch liên quan. Đây là phần cần kỹ thuật có kinh nghiệm vì nếu thay linh kiện không đúng hoặc bỏ sót lỗi ở mạch kích, servo có thể hỏng lại ngay khi cấp điện.
Kiểm tra nguồn điện đầu vào
Đo điện áp cấp vào servo khi máy đang chạy tải, kiểm tra hiện tượng sụt áp, lệch pha, đầu nối lỏng, contactor yếu hoặc nguồn cấp không ổn định. Nếu nguồn điện không đảm bảo, việc sửa servo xong nhưng không xử lý nguồn thì lỗi vẫn có thể lặp lại.
Câu hỏi thường gặp về lỗi AC servo báo lỗi OL, lỗi quá tải
Servo báo lỗi OL có phải chắc chắn là hỏng servo drive không? Không hẳn. Lỗi OL là lỗi quá tải nên nguyên nhân có thể đến từ nhiều phía như tải cơ khí nặng, motor bị kẹt, bạc đạn mòn, thông số cài đặt chưa phù hợp, quạt làm mát yếu hoặc bo công suất của servo drive suy giảm. Vì vậy cần kiểm tra tổng thể trước khi kết luận servo bị hỏng.
AC servo báo lỗi OL reset xong chạy lại được thì có cần sửa không? Có. Nếu servo đã báo lỗi OL lặp lại nhiều lần thì không nên chỉ reset để chạy tiếp. Việc reset chỉ là giải pháp tạm thời, còn nguyên nhân gốc vẫn tồn tại. Nếu tiếp tục vận hành, servo có thể nóng lên, hỏng công suất, lỗi nặng hơn hoặc làm dừng máy đột ngột trong lúc sản xuất.
Lỗi OL thường do tải cơ khí hay do bo mạch servo? Trong thực tế, tải cơ khí là một trong những nguyên nhân rất hay gặp như kẹt cơ cấu truyền động, băng tải nặng, trục vít khô, hộp số cứng hoặc máy chạy quá tải. Tuy nhiên cũng có nhiều trường hợp lỗi đến từ bo công suất, IGBT, tụ nguồn, mạch điều khiển dòng hoặc quạt làm mát của servo drive. Muốn xác định chính xác cần kiểm tra cả phần cơ khí lẫn phần điện.
Servo báo lỗi quá tải nhưng motor vẫn quay thì có nguy hiểm không? Có. Đây thường là dấu hiệu servo đang phải làm việc ở mức tải cao hoặc kéo dòng lớn hơn bình thường. Nếu tiếp tục chạy lâu, motor và servo drive có thể nóng lên nhanh, giảm tuổi thọ linh kiện, thậm chí dẫn đến lỗi công suất hoặc cháy thiết bị.
Khi servo báo lỗi OL có nên tự thay IGBT hoặc bo công suất không? Không nên nếu chưa xác định rõ nguyên nhân. Lỗi quá tải không phải lúc nào cũng do IGBT hỏng. Nếu thay linh kiện theo phán đoán mà không kiểm tra tải cơ khí, motor, encoder, nguồn điện và mạch điều khiển liên quan, lỗi có thể tái phát ngay khi chạy lại.
Servo báo lỗi OL có cần mang cả motor đi kiểm tra không? Nếu có điều kiện thì nên kiểm tra cả bộ servo drive và motor, đặc biệt khi nghi ngờ lỗi liên quan đến tải nặng, motor nóng, encoder chập chờn hoặc máy bị rung giật khi vận hành. Kiểm tra đồng bộ sẽ giúp xác định nguyên nhân chính xác hơn và tránh bỏ sót lỗi.
Lỗi AC servo báo lỗi OL, lỗi quá tải không nên xử lý theo kiểu reset alarm rồi cho máy chạy tiếp, vì nguyên nhân có thể nằm ở tải cơ khí, motor, tham số cài đặt, hệ thống làm mát hoặc chính phần công suất bên trong servo drive. Muốn sửa dứt điểm, cần kiểm tra tổng thể từ tải máy đến bo mạch servo để xác định đúng tác nhân gây lỗi.
Video sửa servo thực tế tại Trần Gia Automation
Video sửa chữa lỗi servo không lên nguồn, màn hình tối
Video sửa servo báo lỗi lấy ngay, sửa servo Delta Motor Delta lỗi AL001
Video sửa chữa servo lỗi AL20
Vì sao nên chọn Trần Gia Automation khi cần sửa servo
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa servo toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa servo tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

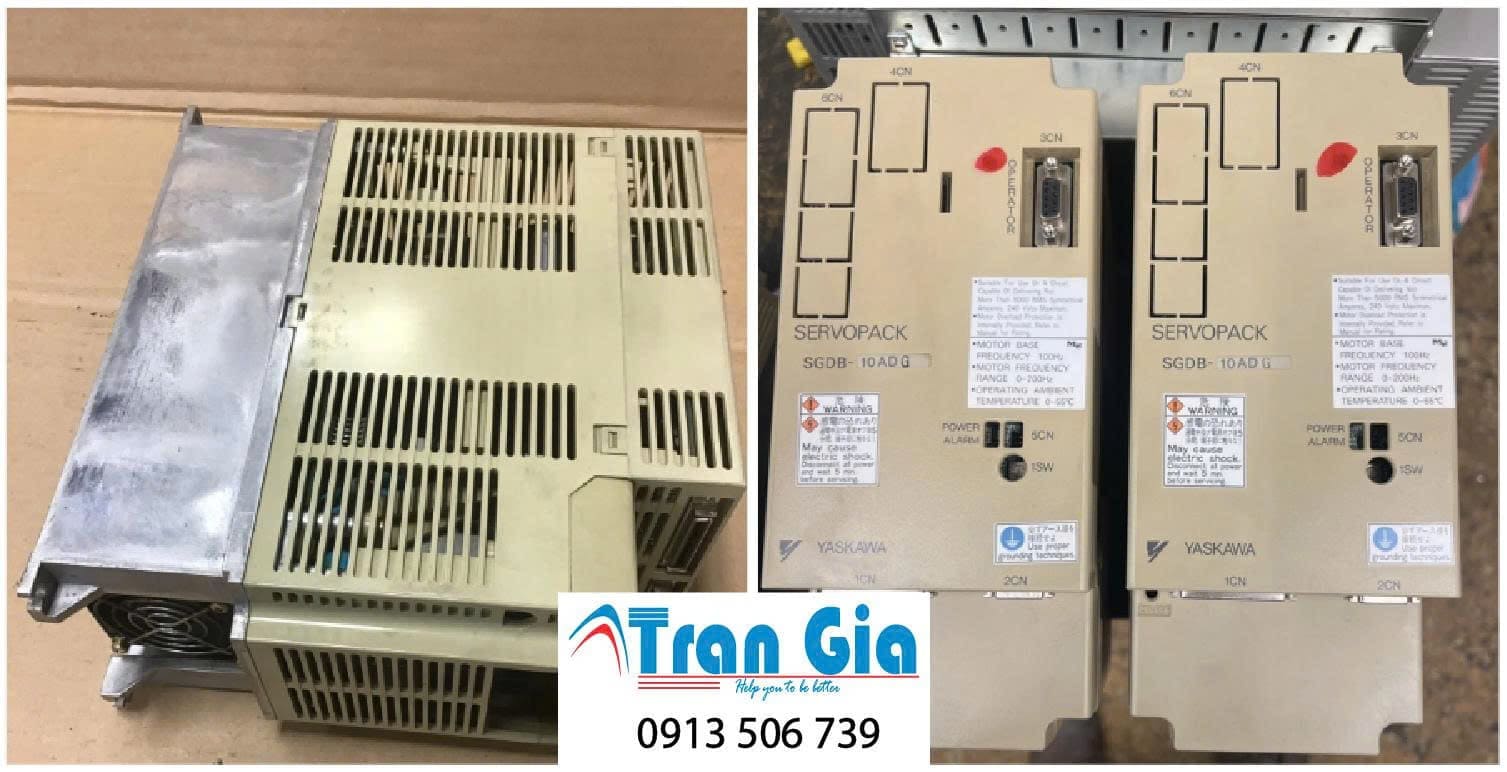

Một số hình ảnh thiết bị Servo được sữa chữa tại Trần Gia Automation
