Tình trạng màn hình PLC mất tín hiệu có thể khiến người vận hành không theo dõi được thông số, trạng thái thiết bị hoặc thực hiện các thao tác điều khiển trên máy. Biểu hiện thường gặp là HMI không nhận dữ liệu từ PLC, màn hình báo lỗi kết nối, thông số không cập nhật hoặc tín hiệu lúc có lúc mất. Nguyên nhân có thể liên quan đến cáp truyền thông, cổng kết nối, nguồn cấp, bo mạch HMI, cấu hình truyền thông hoặc phần điều khiển PLC.
Khi sửa màn hình PLC mất tín hiệu, Trần Gia tiến hành kiểm tra tình trạng thực tế để xác định lỗi nằm ở màn hình, đường truyền hay các bộ phận liên quan. Kỹ thuật viên kiểm tra nguồn, cổng giao tiếp, kết nối truyền thông và khả năng trao đổi dữ liệu giữa HMI với PLC trước khi đưa ra phương án xử lý. Việc xác định đúng nguyên nhân giúp hạn chế sửa chữa sai bộ phận và tránh thay thế thiết bị khi chưa cần thiết. HOTLINE: 0913 506 739.
Khắc phục sửa màn hình PLC Mất Tín Hiệu - Kiểm tra và xử lý
Một trong những nguyên nhân cần kiểm tra đầu tiên khi PLC mất tín hiệu đột ngột là nguồn cấp.
Trong tủ điện công nghiệp, PLC và các thiết bị như cảm biến, relay, van điện từ, HMI hoặc module I/O thường sử dụng nguồn 24VDC. Nếu nguồn này không ổn định, tín hiệu có thể bị mất hoặc PLC hoạt động không bình thường.
Nguồn 24VDC bị sụt áp
Nguồn có thể vẫn đủ điện áp khi đo lúc không tải nhưng bị sụt khi nhiều thiết bị cùng hoạt động.
Ví dụ, khi motor khởi động, contactor đóng hoặc một thiết bị công suất hoạt động, nguồn 24VDC có thể bị ảnh hưởng. Khi đó PLC hoặc cảm biến có thể mất tín hiệu trong thời gian ngắn.
Tình trạng này đôi khi khiến người vận hành tưởng rằng PLC bị lỗi ngẫu nhiên.
Terminal hoặc dây nguồn bị lỏng
Dây nguồn hoặc dây tín hiệu bị lỏng cũng có thể tạo ra lỗi chập chờn.
Khi máy rung trong quá trình hoạt động, điểm tiếp xúc kém có thể khiến tín hiệu lúc có lúc mất. Đây là dạng lỗi khó phát hiện nếu chỉ kiểm tra khi máy đang đứng yên.
Kỹ thuật viên cần kiểm tra:
- Terminal nguồn PLC.
- Terminal module I/O.
- Đầu nối cảm biến.
- Dây COM.
- Dây 24VDC.
- Dây 0V.
- Các đầu nối trung gian.
- Dây tín hiệu tại hộp đấu nối.
Dây tín hiệu bị đứt hoặc chạm chập
Dây tín hiệu chạy trong môi trường công nghiệp có thể bị:
- Đứt ngầm.
- Trầy vỏ.
- Chạm mass.
- Chạm nguồn.
- Lỏng đầu cos.
- Oxy hóa đầu nối.
Nếu tín hiệu chỉ mất khi máy rung hoặc khi dây bị kéo, có thể nghi ngờ lỗi dây hoặc điểm đấu nối.
Cách xử lý
Đầu tiên cần đo điện áp tại chính vị trí cấp nguồn cho PLC và module I/O. Không nên chỉ đo tại đầu ra bộ nguồn.
Sau đó kiểm tra đường dây từ thiết bị phát tín hiệu đến PLC.
Nếu xác định nguồn không ổn định, cần xử lý bộ nguồn hoặc tải gây quá tải.
Nếu dây tín hiệu lỗi, cần sửa hoặc thay dây và kiểm tra lại toàn bộ đường tín hiệu trước khi đưa hệ thống vào vận hành.
PLC Mất Tín Hiệu Đột Ngột Có Biểu Hiện Như Thế Nào?
Trước khi sửa chữa, cần xác định chính xác PLC đang mất loại tín hiệu nào. Việc phân biệt Input, Output hay truyền thông sẽ giúp khoanh vùng lỗi nhanh hơn.
Một số biểu hiện thường gặp gồm:
- Cảm biến vẫn hoạt động nhưng PLC không nhận Input.
- Đèn Input trên PLC tắt dù thiết bị bên ngoài đang có tín hiệu.
- Một số Input hoạt động bình thường nhưng một nhóm Input bị mất.
- Output PLC tự tắt trong khi chương trình vẫn đang chạy.
- PLC đang RUN nhưng thiết bị chấp hành không nhận lệnh.
- HMI mất dữ liệu từ PLC.
- PLC mất kết nối với biến tần hoặc servo.
- Remote I/O bị mất kết nối.
- Tín hiệu lúc có lúc mất.
- PLC chỉ mất tín hiệu khi motor hoặc thiết bị công suất hoạt động.
- Hệ thống hoạt động một thời gian rồi bất ngờ mất tín hiệu.
Điều quan trọng là cần xác định PLC mất tín hiệu hoàn toàn hay chỉ mất một nhóm tín hiệu.
Nếu toàn bộ Input/Output cùng mất, cần ưu tiên kiểm tra nguồn cấp, CPU hoặc module giao tiếp.
Nếu chỉ một vài Input mất, nguyên nhân có thể liên quan đến cảm biến, dây dẫn hoặc module Input.
Nếu Input vẫn bình thường nhưng Output mất, cần kiểm tra chương trình, điều kiện liên động và module Output.
Nếu I/O vẫn hoạt động nhưng HMI hoặc biến tần mất kết nối, cần tập trung vào hệ thống truyền thông.
Việc phân loại hiện tượng ngay từ đầu sẽ giúp quá trình sửa PLC hiệu quả hơn và hạn chế kiểm tra lan man.
PLC Mất Tín Hiệu Do Nhiễu Điện Hoặc Lỗi Truyền Thông
Trong môi trường công nghiệp, nhiễu điện là một nguyên nhân quan trọng gây ra hiện tượng tín hiệu PLC mất đột ngột hoặc chập chờn.
Đặc biệt, hệ thống có nhiều thiết bị công suất lớn như:
- Biến tần.
- Servo.
- Motor.
- Contactor.
- Máy hàn.
- Relay công suất.
Nếu dây tín hiệu không được bố trí và chống nhiễu phù hợp, tín hiệu PLC có thể bị ảnh hưởng.
Biểu hiện của nhiễu tín hiệu
Một số dấu hiệu thường gặp:
- PLC mất tín hiệu khi motor khởi động.
- Input nhấp nháy bất thường.
- Tín hiệu lúc có lúc mất.
- Hệ thống chạy ổn định khi không tải nhưng lỗi khi tải lớn.
- Truyền thông bị ngắt khi biến tần hoạt động.
- PLC báo lỗi communication ngẫu nhiên.
Kiểm tra hệ thống chống nhiễu
Cần kiểm tra:
- Cách đi dây tín hiệu.
- Khoảng cách giữa dây tín hiệu và dây động lực.
- Dây shield.
- Tiếp địa.
- Nguồn cấp cho thiết bị.
- Bộ lọc nhiễu.
- Cách bố trí biến tần và PLC trong tủ.
Không nên bó chung dây tín hiệu cảm biến với dây động lực của motor nếu thiết kế hệ thống không cho phép.
Lỗi truyền thông
PLC cũng có thể mất tín hiệu do lỗi kết nối với các thiết bị ngoại vi.
Ví dụ:
PLC ↔ HMI
PLC ↔ Biến tần
PLC ↔ Servo
PLC ↔ Remote I/O
Các nguyên nhân thường gặp gồm:
- Đứt cáp mạng.
- Lỏng đầu RJ45.
- Sai địa chỉ IP.
- Trùng IP.
- Sai cấu hình truyền thông.
- Thiết bị mất nguồn.
- Module communication lỗi.
- Nhiễu đường truyền.
Cách xử lý
Cần xác định PLC có mất tín hiệu I/O vật lý hay chỉ mất dữ liệu truyền thông.
Nếu chỉ mất truyền thông, kiểm tra thiết bị đối tác, cáp và cấu hình mạng.
Nếu lỗi xuất hiện khi thiết bị công suất hoạt động, cần kiểm tra thêm vấn đề nhiễu và tiếp địa.
Việc phân biệt hai dạng lỗi này rất quan trọng vì cách xử lý hoàn toàn khác nhau.
Kiểm Tra Module Input/Output Và CPU Khi PLC Mất Tín Hiệu
Nếu nguồn và dây dẫn không có vấn đề, cần tiếp tục kiểm tra phần cứng bên trong PLC.
Module Input bị lỗi
Module Input có nhiệm vụ nhận tín hiệu từ cảm biến, nút nhấn, công tắc hành trình và các thiết bị khác.
Khi module Input gặp lỗi, thiết bị bên ngoài vẫn có thể hoạt động nhưng PLC không nhận được tín hiệu.
Ví dụ:
Cảm biến ON → có điện áp tại dây tín hiệu → nhưng LED Input PLC không sáng.
Trong trường hợp này cần kiểm tra:
- Điện áp tại chân Input.
- Chân COM.
- Dây tín hiệu.
- LED trạng thái Input.
- Cấu hình module.
- Tình trạng module Input.
Nếu có điện áp đúng tại chân Input nhưng PLC không nhận tín hiệu, có thể cần kiểm tra sâu hơn module hoặc mạch điện bên trong.
Module Output bị lỗi
Ngược lại, nếu PLC nhận Input bình thường nhưng Output bị mất, cần kiểm tra module Output.
Có thể xảy ra trường hợp:
Chương trình PLC yêu cầu Output ON → PLC đã xuất lệnh → nhưng thiết bị không hoạt động.
Khi đó cần đo điện áp tại chân Output và kiểm tra relay trung gian, contactor hoặc thiết bị chấp hành.
Nếu Output không có tín hiệu dù chương trình đã kích, cần xem xét module Output.
CPU gặp vấn đề
CPU cũng có thể là nguyên nhân khiến PLC mất tín hiệu.
Các biểu hiện cần chú ý:
- CPU chuyển từ RUN sang STOP.
- Đèn ERROR/FAULT sáng.
- PLC mất kết nối với máy tính.
- Một số module không còn được nhận diện.
- PLC tự khởi động lại.
- Tín hiệu mất đồng thời trên nhiều module.
CPU có thể gặp vấn đề do nguồn không ổn định, quá nhiệt, lỗi bộ nhớ hoặc hư linh kiện.
Cách xử lý
Không nên thay CPU ngay khi thấy PLC mất tín hiệu. Cần đọc trạng thái CPU, kiểm tra mã lỗi và xác định phạm vi tín hiệu bị mất.
Nếu chỉ một module bị ảnh hưởng, cần tập trung vào module đó trước.
Nếu nhiều module cùng mất tín hiệu, cần kiểm tra nguồn, bus kết nối và CPU.

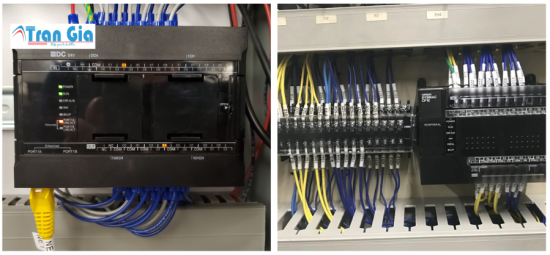

Hình ảnh một số PLC chúng tôi đang sửa chữa
