Sửa màn hình máy tiện CNC không hiển thị hoặc không reset được Alarm

Hướng dẫn xử lý triệt để sửa màn hình máy tiện CNC không hiển thị hoặc kẹt lỗi Alarm không reset được, bị tối đen. Dịch vụ sửa chữa màn hình CNC Fanuc, Mitsubishi, Siemens lấy liền tại Trần Gia Automation. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ.

HOTLINE: 0913 506 739

Sửa màn hình máy tiện CNC không hiển thị hoặc không reset được Alarm

1. Sửa màn hình máy tiện CNC

Sửa màn hình máy tiện CNC không chỉ là một lỗi kỹ thuật đơn thuần. Đằng sau nó là hàng loạt hệ lụy dây chuyền:

• Chi phí cơ hội : Mỗi giờ máy tiện CNC dừng hoạt động là từng ấy chi phí khấu hao, tiền lương thợ, tiền điện bãi xưởng vẫn phải trả, trong khi sản lượng đầu ra bằng không.

• Nguy cơ: Những đơn hàng hàng không, ô tô, khuôn mẫu chính xác luôn đòi hỏi giao hàng đúng từng ngày. Một chiếc máy tiện ngắt mạch có thể kéo sập toàn bộ chuỗi cung ứng của xưởng.

• Rủi ro hỏng phôi nặng: Sự cố màn hình xảy ra đúng lúc dao đang ăn phôi có thể làm hỏng chi tiết đắt tiền, thậm chí gãy dao, mẻ mâm cặp.

• Nỗi sợ sửa không dứt điểm: Rất nhiều chủ xưởng từng trả giá đắt khi giao bo mạch máy CNC cho những đơn vị sửa chữa thiếu năng lực, dẫn đến tình trạng "tiền mất tật mang", cháy lan sang bo mạch chính (Mainboard CPU).

2. Trần Gia Automation sửa màn hình máy tiện CNC

Tại Trần Gia Automation trực tiếp xử lý hàng nghìn ca cấp cứu thiết bị tự động hóa tại TPHCM, Bình Dương, Đồng Nai và khắp cả nước, chúng tôi thấu hiểu rằng: Điều quý khách cần lúc này không phải là những câu từ hứa hẹn suông, mà là một chẩn đoán kỹ thuật chính xác, một phương án xử lý minh bạch và một dịch vụ sửa chữa tốc độ để đưa máy trở lại sản xuất ngay trong ngày.

Tại sao màn hình máy tiện CNC không hiển thị?

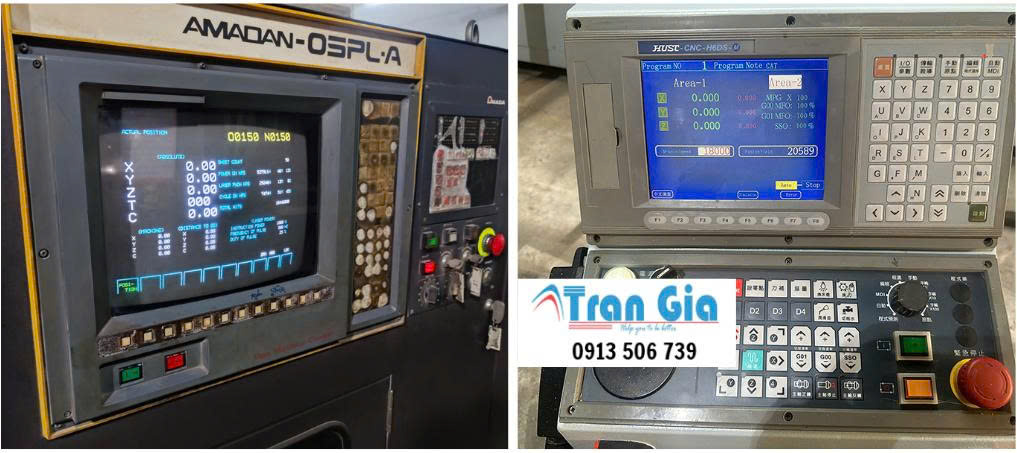

Màn hình hiển thị (CRT hoặc LCD/HMI) của máy tiện CNC đóng vai trò là giao diện trung tâm giúp kỹ sư quan sát tọa độ trục X/Z, theo dõi mã lệnh G-code và điều chỉnh tham số Parameter. Khi màn hình tối đen hoặc bị nhiễu, nguyên nhân thường chia làm hai nhóm chính: Sự cố phần cứng màn hình hoặc Sự cố nguồn/bo mạch trung tâm.

1. Màn hình CNC bị tối đen hoàn toàn nhưng tủ điện vẫn có nguồn

Đây là hiện tượng phổ biến nhất trên các dòng máy tiện CNC Fanuc 6M, 10M, 0i-TD, 0i-MD hoặc Mitsubishi Meldas đời cũ.

• Hỏng bo cao áp (Inverter Board) hoặc đứt bóng cao áp Backlight: Tấm nền LCD vẫn nhận tín hiệu từ CPU nhưng hệ thống chiếu sáng nền bị cháy bo cao áp hoặc già bóng LED/CCFL, dẫn đến việc màn hình không thể phát sáng.

• Già bóng hình CRT: Các dòng máy CNC thập niên 90 sử dụng bóng đèn hình CRT. Sau nhiều năm vận hành trong môi trường nhiệt độ cao, sợi đốt bị đứt hoặc cuộn lái tia (Yoke) bị chập khiến màn hình tắt ngấm.

• Sụt nguồn cấp phụ 24VDC: Nguồn tổ ong hoặc bo nguồn Din-rail cấp điện cho màn hình HMI bị khô tụ lọc, mất áp ra, khiến màn hình không đủ điện năng để khởi động.

2. Màn hình chớp tắt, bị sọc ngang sọc dọc hoặc trắng xóa (White Screen)

• Lỗi cáp tín hiệu video: Môi trường nhà xưởng đầy bụi kim loại, hơi dầu làm mát và độ ẩm cao dễ làm oxy hóa các chân cắm tín hiệu. Cáp bị lỏng, đứt ngầm hoặc bị nhiễu do đường dây động lực đi sát bên cạnh.

• Hỏng Chip xử lý đồ họa hoặc RAM: Bụi kim loại bám dày trên bo mạch màn hình gây ra hiện tượng đoản mạch nhẹ, làm chết chip VGA hoặc tràn bộ nhớ đệm, khiến màn hình chỉ hiển thị một màu trắng xóa hoặc dải sọc nhiều màu.

Sửa máy tiện CNC báo lỗi Alarm nhưng bấm RESET không ăn

Phím RESET trên bàn phím CNC có chức năng xóa các cảnh báo tạm thời và đưa phần mềm điều khiển về trạng thái chờ. Tuy nhiên, khi hệ thống "ngâm" lỗi Alarm và từ chối lệnh RESET, điều đó có nghĩa là hệ thống bảo vệ cứng (Hard Interlock) đang bị kích hoạt để ngăn chặn nguy cơ vỡ máy.

1. Over-Travel Limit Switch

Trong quá trình tiện, nếu trục X hoặc Z di chuyển quá dải hành trình cho phép và chạm vào công tắc hành trình giới hạn cơ khí, bo mạch NC sẽ ngay lập tức cắt nguồn điều khiển Servo. Khi tiếp điểm của công tắc hành trình vẫn đang bị nhấn giữ (hoặc bị kẹt do phoi tiện đóng cục, cảm biến bị hỏng tiếp điểm NC), tín hiệu an toàn gửi về bộ điều khiển vẫn ở mức 0. Do đó, nút RESET hoàn toàn bị vô hiệu hóa.

2. Lỗi khối động cơ và Servo Amplifier

Đối với hệ điều khiển Fanuc, các mã lỗi như Alarm 400, 401, 414, 430... hoặc lỗi Servo ALM trên Mitsubishi là những "cơn ác mộng" thực sự.

• Nguyên nhân sâu xa:

  • Khối công suất IPM/IGBT bên trong Servo Amplifier bị quá dòng, quá áp hoặc ngắt mạch do chập cuộn dây động cơ.

  • Encoder đuôi động cơ Servo bị bám dầu, đứt dây cáp phản hồi tín hiệu vị trí (Feedback error).

  • Mất nguồn động lực 3 pha 220V/380V cấp cho bộ biến tần/Servo Drive.

3. PLC Alarm / External Alarm

Máy tiện CNC tích hợp rất nhiều cảm biến an toàn ngoại vi. Nếu một trong các điều kiện sau không đáp ứng, PLC máy sẽ khóa phím RESET:

• Áp suất dầu bôi trơn băng máy bị thiếu (Lỗi Lubrication Pressure Low).

• Áp suất khí nén kẹp/nhả mâm cặp hoặc đài dao bị sụt dưới ngưỡng 5 bar.

• Cảm biến đóng/mở cửa bảo vệ xưởng bị hỏng.

• Cảm biến nhiệt độ trục chính báo quá nhiệt.

Bảng so sánh tự mày mò sửa hay dịch vụ chuyên nghiệp?

Việc tự mày mò sửa chữa bo mạch điện tử công nghiệp khi không có đủ máy đo sóng và thiết bị chuyên dụng luôn đi kèm với những rủi ro cực lớn. Bảng so sánh dưới đây sẽ giúp bạn đưa ra quyết định sáng suốt nhất:

Quy Trình 5 Bước Tiếp Nhận & Sửa Màn Hình CNC

Để đảm bảo quyền lợi tuyệt đối cho khách hàng và duy trì sự minh bạch trong công việc, Trần Gia Automation áp dụng quy trình làm việc 5 bước tiêu chuẩn:

• Bước 1: Tiếp nhận thông tin

  • Khách hàng liên hệ qua Hotline/Zalo: 0913 506 739. Kỹ sư trực ban tiếp nhận mô tả hiện tượng, hình ảnh màn hình lỗi hoặc video quay lại sự cố.

• Bước 2: Tiếp nhận thiết bị

  • Đối với sự cố phức tạp, kỹ sư Trần Gia sẽ trực tiếp đến tận nhà xưởng của bạn trong vòng 2 giờ. Đối với các lỗi màn hình rời, quý khách có thể gửi thiết bị về trung tâm kỹ thuật của chúng tôi tại TPHCM.

• Bước 3: Phân tích lỗi & Báo giá minh bạch

  • Thiết bị được đưa vào phòng Lab, sử dụng máy đo sóng Oscilloscope, máy đo nguồn chuyên dụng để xác định chính xác linh kiện bị hỏng. Lập bảng báo giá chi tiết gửi khách hàng duyệt.

• Bước 4: Tiến hành sửa chữa

  • Kỹ sư tiến hành thay thế linh kiện lỗi, xử lý bo mạch, vệ sinh công nghiệp. Màn hình sau khi sửa được kết nối với bộ giả lập tín hiệu CNC (Test bench) để chạy thử nghiệm liên tục từ 2 đến 4 tiếng dưới nhiệt độ giả định.

• Bước 5: Lắp đặt tại máy, nghiệm thu

  • Kỹ sư tiến hành gá lắp lại màn hình lên máy tiện CNC tại xưởng khách hàng, căn chỉnh độ sáng, kiểm tra khả năng reset lỗi Alarm và cho máy chạy thử chương trình tiện thực tế. Dán tem bảo hành và xuất hóa đơn VAT.
